钢结构房屋建筑的钢结构设计第三版是一本关于钢结构设计的专业书籍,主要介绍了钢结构的设计原理、方法和步骤。这本书的内容涵盖了钢结构的基本概念、结构分析、构件设计、连接设计和施工等方面,为读者提供了全面的钢结构设计知识。书中还包含了大量的实例和案例分析,帮助读者更好地理解和掌握钢结构设计的技巧和方法。
一、楼房改造加固设计图绘制前的准备

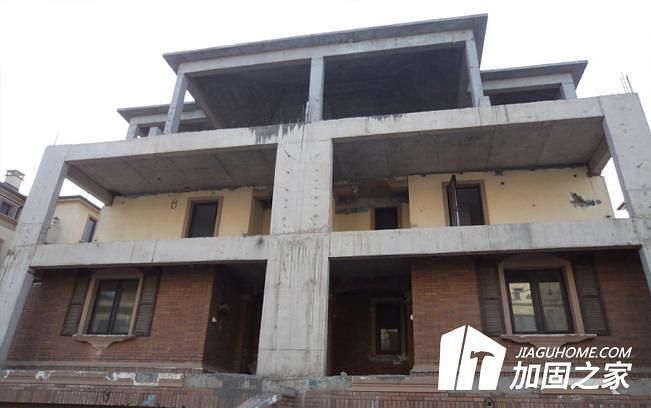

(一)楼房现状评估
- 结构分析
- 确定楼房的结构类型、体系和受力特点,了解其承载能力和稳定性。检查结构构件是否存在裂缝、变形、锈蚀等问题,评估其对结构安全的影响。通过计算和分析,评估结构的承载能力、刚度和稳定性,确定加固改造的必要性。这是绘制设计图的基础,只有准确掌握楼房现状,才能有针对性地进行加固设计绘图。
- 建筑评估
- 评估旧房的历史价值、建筑风格和特色,了解其保护意义。检查建筑材料的性能、质量和耐久性,评估其维修和加固的可能性。了解旧房的使用功能和空间布局,分析其改造的可行性和限制。进行地质勘察,了解地基的稳定性、土壤性质和地下水位等情况。评估当地的气候、自然灾害和环境因素对旧房的影响,如风、雨、雪、地震等。了解旧房周边的建筑、交通和设施等情况,评估其对改造工程的影响。
(二)明确加固目的与要求
- 根据楼房的具体情况(如存在的安全隐患、需要提升的性能等)以及业主的需求(如增加层数、改变使用功能等),确定加固改造的目标。例如,如果是为了提高抗震能力,在设计图中就要着重体现抗震加固的措施;如果是增加楼层,就要考虑基础和主体结构的承载能力加固等方面的绘图内容。
二、楼房改造加固设计图的内容绘制
(一)基础部分
- 平面图绘制
- 标注出基础的形状、尺寸,包括长度、宽度、厚度等。如果有不同类型的基础(如独立基础、条形基础等),要分别清晰表示。对于加固部分,如采用锚杆静压桩加固地基基础,要在图上标明桩的位置、间距、直径等参数,以及与原基础的连接方式。
- 剖面图绘制
- 展示基础的内部结构,如钢筋的配置情况(包括钢筋的直径、间距、层数等)。如果有加固层,要明确表示加固层的材料、厚度以及与原基础结构的结合方式。
(二)主体结构部分
- 柱结构
- 加固平面图:在平面图上标明需要加固的柱子位置,对于采用不同加固方法(如加大截面法、外包钢法等)的柱子要区分表示。例如,加大截面法加固的柱子要画出加大后的轮廓尺寸;外包钢法加固的柱子要表示出外包钢的尺寸和连接方式。
- 柱详图:绘制柱子的剖面图和立面图,详细展示加固后的柱子钢筋配置、混凝土强度等级、与梁和基础的连接节点等。如果柱子存在错位或缩径等特殊情况需要加固,要在详图中准确表示出加固的处理方式,如框架柱错位加固详图、框架柱缩径加固详图等应详细绘制。
- 梁结构

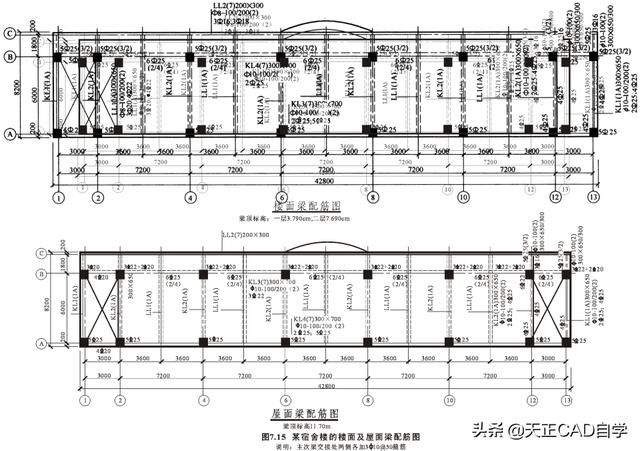

- 加固平面图:显示梁的位置、跨度,标记出需要加固的梁。对于采用梁加大截面法加固的梁,要画出加大后的梁轮廓;如果是梁碳纤维结构加固,要表示出碳纤维粘贴的范围和方向。

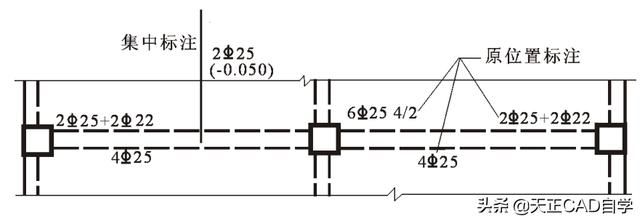

- 梁详图:包括梁的立面图和剖面图,明确梁的钢筋布置(加固前后)、梁体开洞(如果有)的位置(平面和立面位置)、尺寸,以及梁与柱子、楼板的连接节点构造。如梁体加加固立面图、结构大样图等要准确绘制。
- 楼板结构

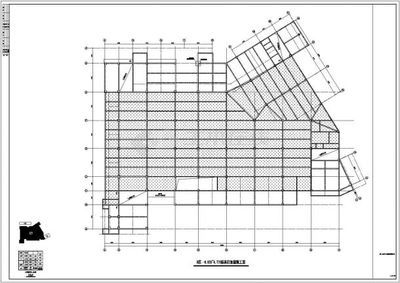

- 加固平面图:表明楼板的范围、厚度,标记出需要加固的区域。如果采用增加钢筋网、浇筑混凝土等加固方法,要在平面图上表示出钢筋网的布置方向、间距等信息。
- 楼板剖面图:展示楼板加固层的结构,包括加固材料的厚度、与原楼板的结合方式等,以及楼板内的钢筋配置情况。
- 墙体结构
- 加固平面图:画出墙体的分布,确定需要加固的墙体位置。对于外墙体单面加固、内墙体双面加固等不同情况要区分表示,同时标注出加固的范围和连接构造等信息。
- 墙体详图:绘制墙体的剖面图,显示墙体加固的材料(如增加的钢筋网、砂浆层等)、厚度,墙体底部加固做法(如果有)也要详细表示在图中,像木屋架下弦杆与墙体连接加固示意图等特殊部位的连接构造也要准确绘制。
三、图纸标注与说明
(一)标注
- 尺寸标注
- 对设计图中的各种构件(基础、柱、梁、楼板、墙体等)进行准确的尺寸标注,包括线性尺寸(长度、宽度、高度等)和角度尺寸(如梁与柱的夹角等),确保施工人员能够依据尺寸进行准确施工。
- 符号标注
- 使用统一的建筑结构符号标注钢筋等级、混凝土强度等级等信息。例如,用不同的符号表示一级钢、二级钢等;用特定的标记表示C30、C25等不同强度等级的混凝土。
(二)说明
- 结构加固设计说明
- 在图纸中应包含结构加固设计说明部分,阐述加固设计的依据(如根据楼房的检测鉴定报告、相关规范标准等)。说明所采用的加固方法及其原理,例如采用碳纤维加固梁结构时,要解释碳纤维加固是利用其高强度、高弹性模量的特性,提高梁的抗弯、抗剪能力。还应注明施工过程中的注意事项,如加固材料的质量要求、施工顺序、新旧结构结合处的处理要求等。
