工字钢梁安装图（工字钢梁安装基本流程和注意事项）

工字钢梁是建筑中常用的一种结构材料，主要用于支撑和固定建筑物。安装工字钢梁时，需要遵循一定的基本流程和注意事项以确保安全、准确地完成安装。根据设计图纸和现场实际情况，确定工字钢梁的位置和角度。使用吊装设备将工字钢梁吊起并放置在预定位置。在安装过程中，需要注意工字钢梁的垂直度和水平度，确保其符合设计要求。还需要检查工字钢梁与预埋件的连接情况，确保连接牢固可靠。在整个安装过程中，要严格遵守安全操作规程，注意保护好现场人员的安全。正确安装工字钢梁对于保证建筑物的稳定性和安全性至关重要。

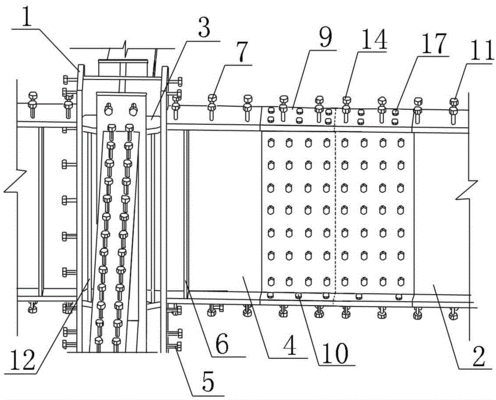

工字钢梁安装图

工字钢梁的安装是一个系统的过程，涉及到多个步骤和技术细节。以下是根据搜索结果整理的工字钢梁安装的基本流程和注意事项。

1. 准备工作

在开始安装工字钢梁之前，需要进行一系列的准备工作。这包括熟悉工程建筑结构施工图，编制悬挑架及脚手架施工组织设计。根据施工图确定脚手架分段高度、沿建筑物纵向间距及使用类型数量。如果发现现场情况与设计型号不一致时，应及时与技术部门协调，修改设计方案。最后，在此基础上绘制悬挑脚手架平面图和剖面图，作为施工组织内容之一。

2. 材料检查

接下来，需要对悬挑架构配件进行全面检查，核对其型号、规格、数量及构件外形变化；连接板缺陷、螺栓孔与螺栓匹配情况，最后填写检查表。

3. 墙体圈梁埋设套管

在顶板模板支设完成后，梁外模合模之前，根据脚手架工字钢布置图，在模板表面放出定位线。上端在工字钢悬臂上层楼板预埋套管，套管两端用胶带封好，焊接在梁和墙柱上。下端悬臂前高强螺栓套筒预埋空心钢管，两端用胶带封闭，预埋在钢筋绑扎梁、墙柱内并焊接固定，转角处预埋铁板。套管预埋后，应指定专人检查套管的布置尺寸和高度位置，以确保套管位置的偏差减少到最低限度。

4. 安装悬挑工字钢梁

混凝土强度达到要求后，拆除梁的侧模，疏通预埋梁内的套管，通过套管气由内向外插入高强度螺栓和垫片。然后将加工好的工字钢端头插入两个放置好的高强度螺栓中，再在螺栓上加垫片使两个高强度螺栓相匹配，然后用扳手拧紧螺母。对于转角处安装受限的问题，产品可以根据转角处的实际位置进行调整。调整相应角度后，拧紧紧固螺栓。
