钢结构桁架安装施工方案(钢结构桁架安装施工)

钢结构桁架安装施工方案旨在确保结构的稳定性和安全性。该方案包括了详细的技术要求、施工流程和质量控制措施。对施工场地进行勘察,确定桁架的准确位置和基础条件。根据设计图纸和相关规范编制施工方案,明确施工顺序和关键步骤。在施工过程中,采用专业的吊装设备和技术,确保桁架的垂直度和水平度。加强现场管理,确保施工安全。通过严格的质量检测,确保桁架安装的质量符合标准。

以下是一个钢结构桁架安装施工方案:

一、施工前准备

  1. 施工场地准备
    • 施工现场应具备足够的空间,以满足钢结构桁架的拼装和吊装要求。这是因为桁架的拼装和吊装需要较大的操作空间,如果空间不足会影响施工进度和施工安全。例如,大型桁架的拼装可能需要占用几十平方米甚至更大的场地面积[3]()。
    • 施工现场应具备稳定的地面和基础,以确保吊装作业的安全进行。不稳定的地面可能导致起重设备在吊装过程中发生倾斜等危险情况。如在软土地基上进行吊装作业时,可能需要对地基进行加固处理,如铺设钢板或进行地基夯实[3]()。
    • 施工现场应具备可靠的电力、水源和通讯设施,以满足施工需求。电力用于焊接、切割等设备的运行,水源可用于冷却焊接设备或进行防火措施,通讯设施便于施工人员之间的沟通协调。
  2. 施工材料准备
    • 根据施工图纸,准备好所需的钢结构桁架材料,包括桁架杆件(如弦杆、腹杆)、连接件(如螺栓、节点板等)。确保材料质量符合相关标准要求,并进行验收。材料的质量直接关系到桁架结构的安全性和稳定性,例如,钢材的强度、韧性等性能指标必须符合设计要求[1]()。
    • 对于制作超过规范误差和运输中受到的严重损伤的构件,在安装前由制作单位进行返修。但对于轻微的损伤,安装单位也可以在现场进行修整。构件进场应堆放整齐,防止变形和损坏,堆放时应注意放在稳定的枕木上,并根据构件的编号和安装顺序来分类[2]()。
  3. 施工机械与工具准备
    • 选择合适的起重机械,如汽车吊、履带吊等,以满足钢结构桁架的吊装需求。起重机械的选择要考虑桁架的重量、尺寸和吊装高度等因素。例如,对于重量较大、吊装高度较高的桁架,可能需要选用大型的履带吊[3]()。
    • 准备焊接设备、切割设备、打孔设备和打磨设备等必要的施工机械和工具。这些设备是进行钢构件加工和现场安装的必备工具,如焊接设备用于连接桁架杆件,切割设备用于对杆件进行长度调整等[3]()。
  4. 施工图纸确认与测量放线
    • 施工图纸是安装施工的基础,施工前需要对图纸进行详细的确认,确保了解钢结构桁架的尺寸、位置和构造等信息。施工过程中要不断核对图纸,保证施工符合设计要求[1]()。
    • 进行基准线移交,根据土建提供的基准点,进行钢构件基准线和轴线的放线和测量。同时,在预埋件安装前要进行测量定位,钢结构安装之前,与土建方进行预埋件交接,并派专业测量人员进行验收,检测预埋件的轴线尺寸偏差。预埋件定位、标高验收合格后方可进入吊装工作[2]()。

二、钢结构桁架安装施工步骤

  1. 钢构件加工制作(如果不在现场加工则可省略这一步骤的详细描述)
    • 按照设计图纸要求,在工厂内对钢构件进行加工制作。确保钢构件加工制作精度和稳定性符合设计要求,安装误差不超过允许范围。在加工过程中,要对钢材进行切割、打孔、焊接等操作,并且要严格控制加工质量,如杆件的长度、孔径的大小等[3]()。

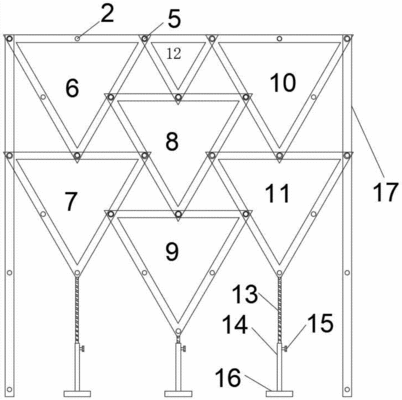

  2. 桁架拼装(如果是在现场拼装)
    • 高空组拼工艺流程
      • 在高空承重架上搭设拼装台。
      • 放线测量,将分段构件摆放在立拼胎架上。
      • 接口处的腹杆吊装到位,在接头两端各系一5t倒链,两端同时收紧倒链,使弦杆对口间隙在6mm。
      • 用水平仪、经纬仪、钢卷尺反复校核弦杆的垂直度、标高、水平度、总长度、起拱高度等无误后,拧紧接口处的临时节点板的临时螺栓,再校正后施全面对称焊接。
      • 焊缝超声波探伤验,标高调整:用桁架下端的千斤顶进行调整[2]()。
  3. 桁架安装
    • 安装顺序确定
      • 根据设计图纸和现场实际情况,合理安排安装顺序,确保安装精度和稳定性。一般先安装主要的桁架结构,再安装次要的连接构件。例如,先安装主桁架,再安装次桁架和支撑构件等[3]()。
    • 桁架吊装
      • 对于桁架的吊装,使用选定的起重机械(如汽车吊或履带吊)将桁架吊起。在吊装过程中,要确保桁架的平衡和稳定,避免桁架发生晃动或碰撞。例如,对于较长的桁架,可能需要采用多点吊装的方式[3]()。
      • 根据施工图纸确定桁架的安装位置,将桁架准确安装到预定位置。桁架与基础或已安装结构的连接方式可以是螺栓连接或焊接连接,连接时要确保连接牢固可靠,符合设计要求的强度和精度。
  4. 安装附件
    • 根据需要,安装其他附件,如防护栏、楼梯等。确保附件的安装牢固可靠,并且不影响钢结构桁架的稳定性和安全性。例如,防护栏的安装高度和牢固程度要符合安全标准,防止人员坠落[1]()。

三、施工注意事项

  1. 施工图纸准确性
    • 在施工前、施工中和施工后都要对施工图纸进行准确性的核对,确保施工过程符合设计要求。任何对图纸的误解或施工与图纸不符都可能导致结构安全隐患或功能缺陷[1]()。
  2. 材料质量
    • 对钢结构桁架安装所使用的材料要进行严格的检验和验收,材料质量符合相关标准要求。不合格的材料可能导致桁架结构的强度不足或耐久性差等问题[1]()。
  3. 安全措施
    • 施工现场要设置合理的安全措施,确保施工过程中工人和设备的安全。例如,设置安全警示标志,为工人配备安全帽、安全带等个人防护用品,对起重设备进行定期检查维护等[1]()。
  4. 质量检查
    • 在施工过程中,要进行质量检查,及时发现和纠正施工中的质量缺陷和问题。质量检查包括对焊接质量、构件安装精度等方面的检查,如对焊缝进行无损检测,检查桁架的垂直度、水平度等偏差是否在允许范围内[1]()。
  5. 环境保护
    • 在施工过程中,要注重环境保护,避免对周围环境造成污染和影响。例如,对焊接产生的烟尘进行收集处理,合理处理施工垃圾等[1]()。

四、质量检测与验收

  1. 检测与验收依据
    • 遵循相关标准和规范,对安装完成的钢构件进行质量检测和验收,确保符合要求。验收标准可能包括国家或行业的钢结构工程施工质量验收规范等[3]()。
  2. 检测与验收内容
    • 对钢构件的尺寸精度、焊接质量、安装位置精度等进行检测。例如,检查桁架杆件的长度、直径是否符合设计要求,焊缝的外观质量和内部质量是否合格,桁架的安装标高、轴线偏差是否在允许范围内等。
    • 只有当质量检测和验收合格后,钢结构桁架工程才算完成施工。
