今天给各位分享钢结构桁架安装施工方案的知识，其中也会对钢结构桁架组装进行解释，如果能碰巧解决你现在面临的问题，别忘了关注本站，现在开始吧！
本文目录一览：
钢结构施工方案怎么写
钢结构冬季施工方案
编制：
审核：
审批：
一、 冬季施工的定义
我国现行《建筑工程冬季施工规程》（JGJ104-87）规定：当室外平均气温连续5天稳定低于5℃即进入冬季施工；当室外气温连续高于5℃时解除冬季施工。
二、冬季施工技术面的要求：
1、钢结构在负温下放样时，其切割、刨铣的尺寸，要考虑钢材在0℃以下收缩的影响，在0℃以下钢板应最低预留2mm的收缩尺寸。
2、普通碳素结构钢工作温度低于-20℃，低合金钢工作地点温度低于-15℃时不得剪切、冲孔，普通碳素结构钢工作地点温度低于-16℃，低合金结构钢工作地点温度低于-12℃时不得进行矫正和冷弯曲。
3、构件的组装必须按照工艺的规定进行，由里向外扩展组拼。焊接结构如在负温下组拼时，预留焊缝收缩值。组拼时点焊缝正常温度下为50mm一道，温度低于0℃时应加长一倍焊接长度。对于厚度大于9的钢板应分多层焊接，焊缝由上到下逐层堆焊，防止温度降得太低，原则上要一次性焊完一条焊缝，不得中断，再次施焊时须先进性热处理，清除焊接缺陷，合格后方可按照工艺规程继续施焊。
4、在负温度下露天焊接钢结构时，宜搭设临时防护棚，雨水、雪花严禁飘落在炽热的焊缝上。参加负温钢结构施工的电焊工应经过负温度焊接工艺培训，考试合格，并取得相应的合格证。装卸车时注意防滑，必须清理施工现场上的积蓄与薄冰，使用板卡时注意防滑，吊装大型构件钢丝绳须增设防滑护瓦。
5、负温下焊接中厚板、厚钢板、厚钢管时必须预热，常用结构钢材采用中等热输入焊接时，最低预热温度宜符合表4-1的规定。
表4-1 常用结构钢材最低预热温度要求
常用钢材牌号 接头最厚部件的板厚t（mm）
t＜20 20≤t≤40 40＜t≤60 60＜t≤80 t＞80
Q235、Q295 / / 40 50 80
Q345 / 40 60 80 100
Q390、Q420 20 60 80 100 120
Q460 20 80 100 120 150
注： 1. “/”表示可不进行预热；
2. 当采用非低氢焊接材料或焊接方法焊接时，预热温度应比该表规定的温度提高20℃；
3. 当母材施焊处温度低于0℃时，应将表中母材预热温度增加20℃，且应在焊接过程中保持这一最低道间温度；
4. 中等热输入指焊接热输入约为15～25kJ/cm，热输入每增大5 kJ/cm，预热温度可降低20℃；
5. 焊接接头板厚不同时，应按接头中较厚板的板厚选择最低预热温度和道间温度；
6. 焊接接头材质不同时，应按接头中较高高强度、较高碳当量的钢材选择最低预热温度；
7. 本表各值不适用于供货状态为调质处理的钢材；控轧控冷（热机械轧制）钢材最低预热温度可下降的数值由试验确定。
6、碱性焊条在使用前必须按照产品出厂证明书的规定进行焊条烘焙；烘干后放在80-100℃的保温箱内，随用随取。焊条外露不得超过2小时，超过2小时重新烘焙，焊条烘焙次数不超过3次。焊接时间尽量选择在白天作业，上午9点至下午4点之间进行二级焊缝的焊接工作。
7、气体二保焊用的二氧化碳，纯度不宜低于99.5%（体积比），含水量不得超过0.005%（重量比）。使用瓶装气体时，瓶内压力低于1N／mm2时应停止使用。在负温度下使用时，要检查瓶嘴有无冻堵现象。在气温低于-5℃时，气瓶必须用石棉布进行保温。
8、电渣焊和气电立焊在环境温度为0℃以上施焊时可不进行预热；但板厚大于60mm时，宜对引弧区域的母材预热且不低于50℃。
9、预热方法及道间温度控制应符合下列规定：
⑴ 焊前预热及道间温度的保持宜采用电加热法、火焰加热法和红外线加热法等加热方法进行，并采用专用的测温仪器测量；
⑵ 预热的加热区域应在焊缝坡口两侧，宽度应为焊件施焊处板厚的1.5倍以上，且不小于100mm；预热温度宜在焊件受热面的背面测量，测量点应在离电弧经过前的焊接点各方向不小于75mm处；当采用火焰加热器预热时正面测温应在加热停止后进行。
10、涂装环境对漆膜的质量有很大的影响，为保证涂装质量，对涂装环境提出如下要求：
⑴ 不能在有雨、雾、雪的天气进行露天涂装作业，相对湿度大于85%不宜施工,；油漆涂刷时间在早上9：00-15:00，且天气晴朗的情况下进行，第一遍涂刷完后，过8小时检查油漆的干燥情况，再进行第二遍。
⑵冬季气温涂刷温度不低于- 5℃，如70-H环氧铁红防腐涂料、H06-3环氧云铁防锈漆、ZHL51-2超厚浆型环氧沥青防锈漆，冬季不宜在室外施工；
⑶ 涂装过程及漆膜干燥过程中有粉尘飞扬时，不能施工。
（4）双组份型油漆，必须根据说明书规定的配比、工程用量、允许的施工时间，在现场调配，用多少配多少
11、油漆的保存：
⑴ 涂料应存放在通风、透气、防火处、远离火种；
⑵ 使用各种油漆时应注意产品的保质期，过保质期应进行复检后，才能涂刷
⑶ 油漆施工结束时，应及时盖好漆桶。并应用相应的稀料洗手及洗刷工具。
五、冬季施工安全要求
1、防人身安全事故
⑴加强季节施工劳动保护工作：按照工作性质，按月发放劳保用品（手套和安全防护用品）。霜、雪过后要及时清扫作业面，增加冬季安全防护措施，防止堕落事故的发生。
⑵登高人员必须佩戴防滑鞋，防护手套等防滑、防冻措施，并按要求正确佩戴安全帽、系好安全带。
⑶用电管理和机械设备管理：现场设一名专业电工负责安装、维护和管理工作，严禁无关人员随意拆卸和更换。对于大型设备和特殊设备须有专人操作，定期检查，确定设备是否存在隐患，如有应及时整改并达到标准，复检合格后才可以使用。停用设备需及时关闭电源。
⑷如遇恶劣天气，及时清理现场积雨、积雪，严禁雨雪大风天气组织施工作业。
2、防火灾事故
⑴加强防火安全教育，尤其是在易燃易爆物资的区域，应对作业人员加禁止烟火的教育，各项目要加强动火管理，建立各级防火安全责任制度；
⑵消防设施及器材应做到齐全，完好和能用。在入冬前进行一次全面检查。
3、防冻、防滑
⑴ 防止施工现场，运输道路积水和结冰，造成安全隐患，冰雪积留时，施工前应清楚干净；
⑵ 霜、雪过后及时清理作业面，对防护措施进行检查合格后才能继续使用，防止太滑引起高出堕落事故；
⑶ 机械设备应做好防冻防凝安全工作，应结合例行保养进行换季保养，换适合寒冷季节的燃油、润滑油、液压油、防冻液和蓄电池液等，对于长期停用的设备应放净设备和容器内的存水，并逐台做好检查记录；对于正常使用的设备，停机后按要求放净设备存水。
4、防尘
生产车间内封闭的场合必须有通风换气措施，每天必须通风2小时。
5、防止交通事故
⑴安全标志设置：在施工现场危险场所、通道口和临边醒目位置，设置相应的安全警告标志牌，提示作业人员加强自我安全意识，防止事故的发生；
⑵道路的清理：施工、运输场地不得因积水现象导致温度低时结冰，而造成安全隐患；
⑶ 广泛开展冬季行车安全教育，落实防冻、防滑、防雾和防火的具体措施，进一步提高驾驶员的冬季安全行车意识；
⑷ 加强车辆的维护、保养，杜绝由于车辆故障而引发的事故。按照规定及时对车辆进行维修和保养、定期检查、计划维修、合理使用，使车辆保持良好的状况；
⑸认真贯彻落实车辆的各项管理制度，做好车辆的换季保养工作，要采用符合冬季使用的防冻液、润滑油和制动液，发动机和散热器外壳要安装保温防寒套，尤其是刹车系统、转向系统、灯光系统必须完好可靠，确保车辆处于良好的技术状况。
年 月 日
钢结构建筑单品主桁架安装？
1、安装步骤如下

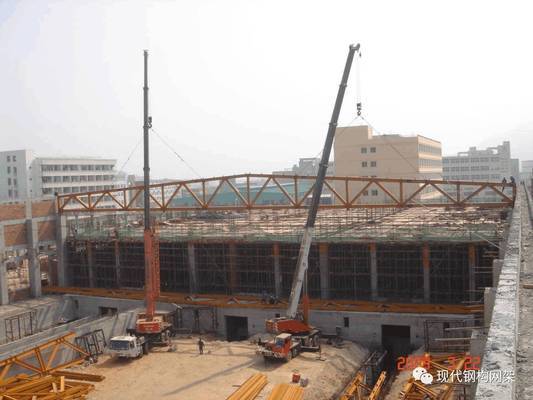

（1）主桁架吊装，两点起吊，单机旋转就位。吊车起吊主桁架至1m左右高度时进行桁架调平，以便吊装构件顺鞥利就位。由于桁架截面较大，起吊前的翻起过程容易产生平面内失稳（即腹杆受弯变形），故应预先采取加固措施，即用脚手管顺着桁架方向架设两道加固杆。如下图
（2）正式吊装前必须进行试吊，并做好相应的安全准备加设保险钢丝绳，防止意外。吊车抬吊，使得构件离开地面200mm后静置5分钟，以便认真检查承压地面、吊点位置、吊索连接等各个受力部位的实际状况，并确认无误后方可开始吊装工作。吊装就位后进行初步矫正，并拉设风缆绳及角钢支撑临时固定。
（3）主桁架找正：包括平面位置、垂直度和标高的找正。
1）平面的找正：在支座安装时完成。
2）标高的找正：一端在支座安装时进行，另一端通过在临时支撑胎架上加设垫板调整。
3）垂直度的找正：采用缆风绳校正法进行，主桁架的垂直度不能同时
向一个方向偏差。
（4）主桁架的稳定性
第一品主桁架安装就位后及时拉设风缆绳，并采取相应措施进行临时稳定，在第二品主桁架就位后及时进行次桁架施工，及时与第一品主桁架进行焊接固定。
（5）按照第一品顺序安装相邻桁架
（6）次桁架的安装需在相邻两榀主桁架焊接完成后进行
（7）依次完成施工区域内主次桁架的安装，直至完成单区域内主次桁架安装、焊接工作并进行全面检查，符合设计规范要求。
内部节点展示
2、钢桁架安装的允许偏差见表
注：项目中的尺寸以㎜为单位。
3、焊缝外观检验允许偏差或质量标准见表
注：焊缝无损检测，设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求：
（1）一级焊缝应进行100%的检查，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》（GB 11345）B级检验的Ⅱ级及Ⅱ以上；
（2）二级焊缝应进行抽检，抽检比例应不小于20%，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》（GB 11345）B级检验的Ⅲ级及Ⅲ以上；
更多关于工程/服务/采购类的标书代写制作，提升中标率，您可以点击底部官网客服免费咨询：
钢结构施工方案如何写？
根据设计图纸，对现场的实际尺寸进行测量，明确钢结构的各杆件、构件、紧固件、连接件的型号及实际尺寸。 各型钢原材料，同时备齐钢结构施工的各种技术资料。 工厂根据实际尺寸及图纸各杆件、构件、紧固件、连接件的型号对原材料进行加工，校正。
检查复核钢结构的定位轴线及标高，并做好钢构件安装的辅助放线工作； 准备钢构件堆放场地，堆放时竖直放置，并确保平稳，分布均匀，钢构件下须放置垫木。钢结构进场时必须对其型号、尺寸焊接的节点质量等进行验收，满足规范及设计要求方可验收。做钢结构电梯施工的话可以咨询恒岳重钢钢结构！
钢结构的图集代码非常多，现列举一些常用的如下：01SG519 多、高层民用建筑钢结构节点构造详图 04SG518-3 门式刚架轻型房屋钢结构 03SG520-1 实腹式钢钢吊车梁（中轻级工作制Q235钢）06J925-2 压型钢板11J930 住宅建筑构造图集02BGP03 阳光板图集01J925-1 压型板图集 04G362 预埋件图集 05G525 吊车轨道联结及车挡(适用于钢结构吊车梁)03SG520-2 钢吊车梁(中级)03SG520-1 实腹式吊车梁 02SG518-1 门式刚架轻型房屋钢结构 05J621-3 通风天窗图集 d03J603-2 铝合金节能门窗图03G102 钢结构设计制图深度和表示方法05CG02 钢结构设计图实例—多、高层房屋06SG501 民用建筑钢结构防火构造08SG115-1 钢结构施工图参数表示方法制图规则和构造详图钢结构是主要由钢制材料组成的结构，是主要的建筑结构类型之一。
结构主要由型钢和钢板等制成的钢梁、钢柱、钢桁架等构件组成，各构件或部件之间通常采用焊缝、螺栓或铆钉连接。因其自重较轻，且施工简便，广泛应用于大型厂房、场馆、超高层等领域。
