砖混承重墙的加固方法主要包括:1) 增加墙体厚度,提高其承载力;2) 使用钢筋混凝土等增强材料进行加固;3) 增设支撑系统,如斜撑、拉杆等;4) 改变墙体结构形式,如采用框架-剪力墙结构代替纯砖墙。在拆墙设计图审核过程中,需确保加固方案合理有效,并符合建筑安全规范和标准。
一、准备工作
- 收集资料
- 首先需要收集砖混结构房屋的原始建筑图纸,包括平面图、剖面图、立面图等,这些图纸能够提供建筑的基本结构信息,如墙体分布、门窗位置、结构梁柱的位置等内容。如果没有原始图纸,需要进行实地测量获取相关数据,测量内容包括房间的尺寸、墙体的厚度、门窗的大小和位置等。这是绘制拆墙设计图的基础数据来源。
- 确定拆墙范围
- 根据建筑的改造需求,确定需要拆除的墙体。在砖混结构中,承重墙的拆除需要特别谨慎,因为承重墙承担着上部结构传来的荷载,拆除可能会影响建筑的整体稳定性。非承重墙的拆除相对灵活一些,但也要考虑到对建筑空间布局和使用功能的影响。在确定拆墙范围时,要与建筑使用者或业主充分沟通,明确改造的目的和要求,例如是为了扩大空间、改变房间功能等。
- 了解相关规范和标准
- 绘制拆墙设计图需要遵循相关的建筑规范和标准,如《砌体结构设计规范》等。这些规范对砖混结构的设计、施工、加固等方面都有明确的要求,例如墙体的最小厚度、构造柱的设置要求、圈梁的设置要求等。在设计图中要体现对这些规范的遵守,以确保改造后的建筑结构安全可靠。
二、绘制拆墙设计图
- 绘制建筑平面图
- 复制原始平面图:以原始建筑平面图为基础进行复制,在复制的图上进行拆墙设计。这样可以保留原始建筑的基本布局信息,方便对比和查看改造前后的变化。
- 标注尺寸和房间功能:在平面图上标注清楚房间的尺寸、墙体的厚度、门窗的尺寸和位置,以及各个房间的功能。这有助于施工人员准确理解设计意图,同时也方便后续的施工放线等工作。

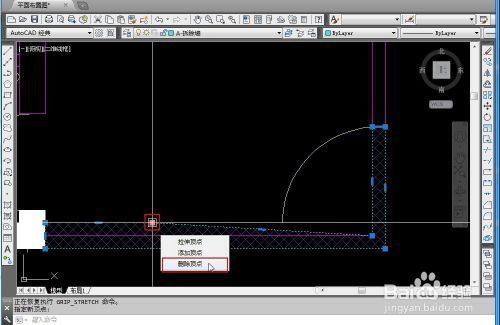

- 标识拆墙部分:对于确定要拆除的墙体,在平面图上用特殊的线条或图案进行标识。例如,可以用双虚线或者特定颜色(如红色)的粗实线来表示要拆除的墙体,同时在旁边标注拆除墙体的原因(如扩大空间、调整房间布局等)。
- 绘制剖面图和立面图(如有需要)
- 剖面图:如果拆墙涉及到建筑的垂直结构变化,如多层建筑中某层墙体的拆除可能影响到上下层结构关系时,需要绘制剖面图。在剖面图上,要清晰地表示出墙体的高度、楼板的位置、梁的位置等结构元素,同时标识出拆除墙体的位置和范围。
- 立面图:从建筑的外观角度绘制立面图,标注出墙体的外立面装饰、门窗的样式和位置等信息。如果拆墙会对外立面产生影响(如拆除部分外墙),则需要在立面图上明确表示出拆除后的外观效果,包括新的门窗洞口、外立面材料的衔接等。
- 绘制加固设计内容
- 加固方式选择:根据砖混结构的特点和拆墙后的结构受力情况,选择合适的加固方式,如做夹墙梁夹墙柱或者是扶壁柱、粘钢加固、碳纤维加固等方法,并在设计图中表示出来。例如,如果采用夹墙梁夹墙柱加固,要在图上画出夹墙梁和夹墙柱的位置、尺寸、与原结构的连接方式等;如果是粘钢加固,要标明钢板的粘贴位置、规格尺寸等;对于碳纤维加固,则要标注碳纤维布的粘贴范围、层数等详细信息。
- 加固构造细节:详细绘制加固部分的构造细节,如加固构件与原墙体、梁柱的连接节点。连接节点的设计是加固效果的关键,要明确表示出连接采用的方式(如化学植筋、膨胀螺栓连接等)、连接部位的尺寸要求等。
- 标注加固材料:在设计图上标注出所使用的加固材料的规格、型号、性能要求等信息。例如,对于夹墙梁夹墙柱加固,如果使用混凝土,要标明混凝土的强度等级;对于粘钢加固,要注明钢板的材质(如Q235B钢)、厚度等;对于碳纤维加固,要说明碳纤维布的抗拉强度等性能指标。
三、完善设计图
- 标注说明文字
- 在设计图的适当位置添加标注说明文字,对图中的特殊符号、线条、图案进行解释说明。例如,解释拆墙标识的含义、加固方式的原理、施工时的注意事项等内容。说明文字要简洁明了,避免产生歧义。
- 绘制图框和标题栏
- 为设计图绘制图框,图框的大小和格式可以根据实际需要选择(如A2、A3等标准图幅)。在标题栏中填写工程名称、设计单位、设计日期、绘图人等基本信息,使设计图具有完整性和规范性。
- 审核和校对
- 在完成设计图的绘制后,要进行审核和校对工作。审核人员要检查设计图是否符合建筑规范和标准,拆墙和加固设计是否合理,图中的尺寸标注是否准确无误,标注说明文字是否清晰完整等。发现问题及时进行修改,确保设计图的质量。
