屋顶光伏发电项目施工方案（屋顶光伏发电施工方案）

屋顶光伏发电项目施工方案主要包括以下几个步骤：，，1. 前期准备：包括项目选址、设计、预算和招标等。，2. 施工过程：包括基础施工、光伏板安装、逆变器安装、电缆铺设、系统调试等。，3. 后期维护：包括定期检查、清洁、维修和更换部件等。，，在整个施工过程中，需要严格遵守相关的建筑法规和安全规定，确保工程质量和安全。也需要与当地的电力公司和政府机构保持密切的沟通和协调，以确保项目的顺利推进和成功实施。

以下是一个屋顶光伏发电项目施工方案：

一、项目前期准备

项目勘测与设计
- 屋顶评估
  - 对屋顶的面积进行精确测量，这是确定光伏系统装机容量的基础。例如，根据屋顶的实际可利用面积来规划光伏板的数量和布局，若屋顶面积较小，可能需要选择功率密度较高的光伏组件。
  - 检查屋顶的坡度和朝向，合适的坡度和朝向有助于提高光伏发电效率。一般来说，朝南的屋顶且坡度在一定范围内（如15 - 40度），光伏系统的发电效率较高。
  - 排查屋顶上的遮挡物，如烟囱、通风设备等。这些遮挡物会影响光伏板接收阳光，应在设计时尽量避开或者通过调整光伏板布局减少遮挡影响。
- 系统设计
  - 根据屋顶评估结果，确定光伏系统的类型，如并网系统或离网系统。并网系统可以将电能直接并入电网，适合有稳定电网接入的场所；离网系统则需要配备储能设备，适用于无电网或者对供电稳定性要求较高的偏远地区。
  - 计算光伏组件、逆变器、支架等设备的选型和数量。例如，根据当地的光照资源和屋顶面积计算所需的光伏组件功率，按照光伏组件的输出电压和功率选择合适的逆变器，保证电能转换效率。
施工许可与文件准备
- 向当地相关部门（如建设部门、电力部门等）申请施工许可证。不同地区可能有不同的审批流程和要求，需要提前了解并按照规定提交相关文件，如项目规划书、设计图纸等。
- 准备工程合同、施工图纸、技术规范等文件资料，确保施工过程中有据可依。

二、施工流程

屋顶结构检查与加固（如有需要）
- 由专业结构工程师对屋顶结构进行检查。检查屋顶的承重能力是否满足光伏系统的安装要求，对于老旧屋顶或者设计承重较小的屋顶，可能需要进行加固处理。
- 如果需要加固，根据屋顶结构类型（如混凝土结构、钢结构等）选择合适的加固方法。例如，对于混凝土屋顶可以采用增加梁、柱或者对屋顶板进行加厚等方法来提高承重能力。
支架安装
- 基础安装
  - 锚固法 - 化学螺栓
    - 柱脚锚固的安装方式适用于现浇屋面，且楼板结构层厚度≥100mm。立柱底座应使用直径10mm以上的不锈钢材质地脚螺栓配大平垫和弹簧垫片固定。
    - M10不锈钢膨胀螺栓锚固有效深度≥60mm；M10化学螺栓锚固有效深度≥70mm，钻杆不应太长，防止打穿屋顶。
    - 破坏防水层和保温层须进行修复处理，锚固底座四周及螺母周围进行沥青防水处理，注意清理浮土，锚固底座柱脚可进行混凝土包裹，有效锚固的深度应不包含抹灰层和装饰层厚度。
  - 锚固法 - 膨胀螺栓
    - 混凝土屋面打孔后须清灰，注意请勿打穿屋面。在孔位放入不锈钢锚固螺栓。
    - 在底座连接件位置的屋面涂满中性硅酮耐候密封胶或防水沥青，长宽大于底板四边50mm以上。
    - 将底座连接件固定在不锈钢锚固螺栓上，加一个大平垫和一个弹垫，并用螺母旋紧。螺栓顶部须涂满中性硅酮耐候密封胶或防水沥青，然后方可进行立柱安装，有效锚固的深度应不包含抹灰层和装饰层厚度。
  - 单双排 - 配重基础
    - 进行屋顶测量放线，确定好配重基础位置。屋面找平处理，配重基础底部须与楼面充分接触，禁止垫砖头瓦片等，配重底部应做砂浆垫层找平处理。
    - 配重基础底部宜铺设防水材料。放置配重基础，并保持平齐，配重基础外观平滑，禁止出现露筋、孔洞、开裂、缺角等。
    - 预置地脚螺栓应与底座连接件孔位对应，预埋螺栓尺寸为M10，预埋深度不应小于150mm，螺纹段露出≥40mm且防腐处理，配重基础强度等级应≥C25，纵筋用Φ8，箍筋Φ8，间距≤200mm。
- 支架组装与安装
  - 根据设计要求，在地面将支架进行预组装，检查支架的各个部件是否齐全、连接是否牢固。
  - 将组装好的支架按照预先确定的位置安装在屋顶基础上，确保支架的水平度和垂直度符合要求。可以使用水平仪和经纬仪等工具进行测量调整。

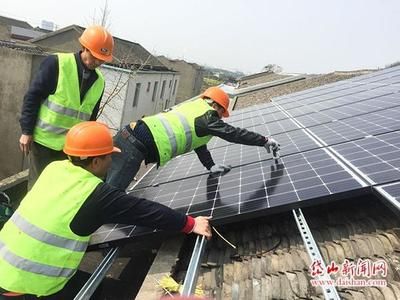

光伏组件安装
- 在安装光伏组件前，对组件进行外观检查，查看是否有破损、裂纹等缺陷。
- 将光伏组件按照设计的排列方式安装在支架上，使用专用的固定件进行固定。相邻光伏组件之间要保持一定的间距，以防止热胀冷缩相互挤压。
- 安装过程中要注意组件的正负极连接方向，确保电气连接正确。
电缆敷设
- 敷设电缆前，对电缆进行绝缘电阻测试，确保电缆质量合格。
- 根据设计路线，在屋顶和建筑物内敷设电缆。电缆应避免与尖锐物体接触，防止电缆外皮破损。在电缆穿越孔洞、墙壁等部位时，要做好防火、防水、密封等处理。
- 对电缆进行标识，标明电缆的用途、起点和终点等信息，方便后期维护。
逆变器安装
- 选择合适的安装位置，一般应安装在通风良好、干燥、便于操作和维护的地方。
- 将逆变器按照安装说明书进行固定安装，连接好输入输出电缆，确保电气连接牢固可靠。
- 对逆变器进行参数设置，根据光伏系统的设计要求，设置逆变器的工作模式、输出电压、频率等参数。

三、质量控制

设备与材料质量控制
- 对进入施工现场的光伏组件、支架、逆变器、电缆等设备和材料进行严格的质量检验和验收。检查产品的规格、型号是否符合设计要求，查看产品的质量证明文件、合格证等资料。
- 对关键设备（如光伏组件、逆变器）进行抽样送检，检测其性能指标是否满足国家标准和行业标准。
施工过程质量控制
- 建立质量检查制度，在每个施工工序完成后，进行质量检查。例如，在支架安装完成后，检查支架的安装位置、水平度、垂直度等；在光伏组件安装后，检查组件的固定情况、电气连接情况等。
- 对隐蔽工程（如电缆敷设、基础锚固等）进行隐蔽前的质量验收，做好隐蔽工程记录。只有在隐蔽工程验收合格后，方可进行下一道工序。

四、安全管理

施工人员安全培训
- 对所有参与施工的人员进行安全培训，包括安全操作规程、安全防护用品的使用、施工现场的安全风险识别等内容。
- 要求施工人员持证上岗，如电工等特殊工种必须持有相应的资格证书。
施工现场安全措施
- 在施工现场设置明显的安全警示标志，如“禁止合闸”“注意触电”等标志。
- 对施工现场的临时用电、高处作业等危险作业环节制定专门的安全措施。例如，临时用电应采用TN - S系统，做到“三级配电、两级保护”；高处作业人员应系好安全带，做好防坠落措施。

五、工程验收

验收流程
- 施工完成后，由施工单位进行自检，自检合格后向建设单位或委托方提交验收申请。
- 建设单位或委托方组织相关专家、监理单位等组成验收小组，按照设计文件、国家和行业标准对工程进行验收。
验收内容
- 对光伏系统的整体性能进行测试，包括发电效率、电能质量等指标的测试。
- 检查工程的施工质量，包括支架安装质量、光伏组件安装质量、电缆敷设质量、逆变器安装质量等。
- 检查安全设施是否齐全、有效，如防雷接地系统是否符合要求等。
