屋顶光伏板安装教程

屋顶光伏板安装教程，，1. 准备阶段：您需要确保屋顶的承重能力符合安装要求。购买合适的光伏板和相关配件。，，2. 安装前检查：在开始安装之前，请确保所有设备都已就绪，包括电缆、接线盒、支架等。，，3. 定位和固定支架：根据设计图纸，确定光伏板的安装位置。使用支架将光伏板固定在屋顶上，并确保其稳固性。，，4. 连接电缆：将光伏板的输出电缆连接到逆变器和电网。确保电缆连接正确且牢固。，，5. 逆变器安装：将逆变器安装在通风良好、干燥的地方。按照说明书进行接线，并确保所有连接都正确无误。，，6. 测试和调试：在正式投入使用之前，请进行测试和调试，以确保系统正常运行。，，7. 后期维护：定期检查光伏板和逆变器的运行状况，并进行必要的维护工作，以保证系统的稳定运行。

一、施工前准备

确定光伏板类型与规格：根据需求、预算以及屋顶实际情况确定合适的光伏板类型（如单晶硅、多晶硅等）和规格（功率、尺寸等）。
测量屋顶尺寸：准确测量屋顶的长、宽、面积等，以此确定光伏板的安装位置和数量，确保合理布局且能充分利用屋顶空间。
检查屋顶结构：
- 承重能力：判断屋顶是否能够承受光伏板、支架以及其他相关设备的重量。如果承重不足，可能需要对屋顶结构进行加固。
- 屋顶类型：识别屋顶是平屋顶、坡屋顶还是金属屋面，以及其构成材料，如混凝土、瓷砖、陶瓦等，不同类型的屋顶在安装方式上会有所差异。
防水情况检查：查看屋顶防水层是否完好，若有破损需要进行修补或更换，因为安装过程中要尽量避免破坏防水层，若不可避免则需要提前规划好修补措施。
材料和设备采购：联系供应商购买所需的光伏板、支架、逆变器、螺丝等材料和设备，确保材料质量符合要求，设备性能稳定。

二、施工步骤

（一）平屋顶安装

屋面准备
- 清理屋面：清除屋顶上的杂物和污垢，保持屋面干净整洁，为后续施工创造良好条件。
- 检查平整度：对屋面的平整度进行检查，若存在凹凸不平的情况，需要进行修复，以确保支架能够稳固安装。
安装支架
- 确定支架布局：根据屋顶尺寸、光伏板数量以及设计要求确定支架的数量和布局。支架系统一般由立柱、基础、斜梁与横梁四部分构成。
- 固定支架：使用螺丝将支架牢固地固定到屋面上，保证支架的稳固和平整。支架的安装方式有多种，如预制水泥基础和直接浇筑基础；按底座类型可分为独立底座基础（方形柱、圆形柱）和复合底座基础（条形基础），不同类型的基础与支架有不同的连接方式，如螺丝连接或连同水泥基础一起浇筑等。
安装光伏板
- 放置光伏板：将光伏板放置在支架上，调整位置以确保光伏板之间的间隙合适，保证通风和采光效果，避免相互遮挡影响发电效率。
- 固定光伏板：使用螺丝将光伏板紧紧固定到支架上，防止晃动，确保安装牢固。
连接电池和电网
- 直流转交流：使用逆变器将光伏板所产生的直流电转化为交流电，逆变器的选择要根据光伏系统的功率等参数匹配。
- 连接电池和逆变器：将逆变器和电池连接起来，确保连接牢固且无松动，使电能能够有效存储和转换。
- 连接逆变器和电网：把逆变器连接到电网，要确保逆变器与电网之间的连接安全可靠，符合相关的电气安全标准。

（二）坡屋顶安装

屋面准备：与平屋顶类似，要先清理屋面杂物，检查屋面防水层、平整度等情况。此外，还需特别注意屋顶瓦片的情况，因为坡屋顶的安装方式与瓦片类型有关。

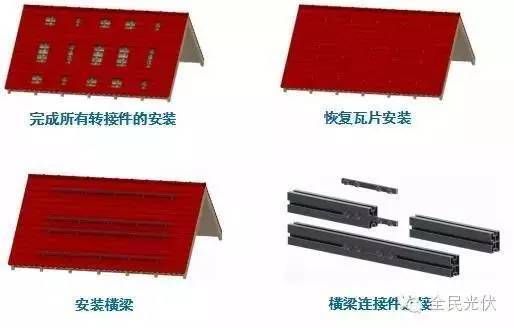

安装支架

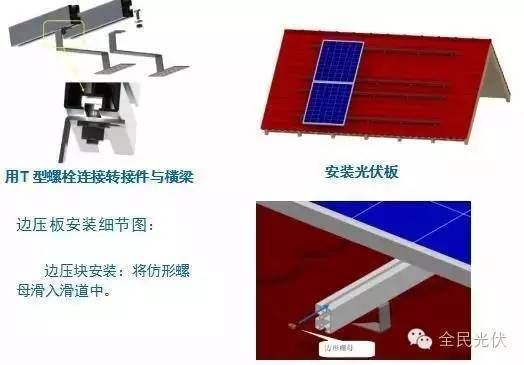

- 结构选型：对于坡屋顶的光伏组件主要采用顺坡架空安装方式或卧瓦形式。顺坡架空安装方式下，光伏阵列相对于屋顶平行铺设，支架采用钢制预埋件点阵式固定横梁，且光伏组件与屋面之间的垂直距离需满足安装和通风散热间隙的要求（架空距离一般为150 - 200mm）；卧瓦形式下，对于不同的瓦片（如陶瓦、油毡瓦等）需要采用不同的连接和密封措施，例如在连接固定点的地方加大连接位置，固定前后用密封胶填充，避免漏水隐患。

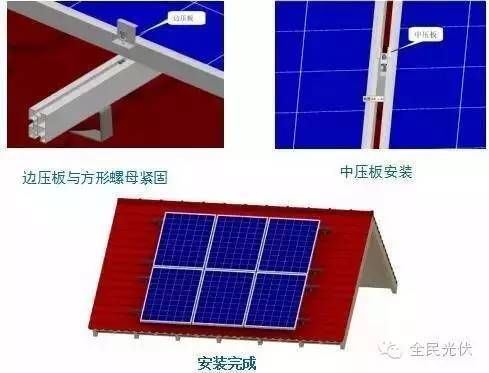

安装光伏板：在安装好的支架上放置光伏板，调整好位置并使用螺丝固定牢固，保证光伏板在坡屋顶上的稳定性和安全性。
连接电池和电网：与平屋顶安装中的此步骤相同，即通过逆变器转换电流类型后，连接电池和电网，确保各连接环节的牢固性和安全性。

三、注意事项

安全第一
- 施工人员在高空操作时需佩戴安全帽、安全带等个人防护设备，防止发生坠落等安全事故。在屋顶边缘作业时更要格外小心，确保施工安全。
施工质量
- 确保支架、电池、逆变器等设备的安装牢固，避免因安装不牢固在日后使用过程中出现松动、移位等安全隐患，影响光伏系统的正常运行和发电效率。
避免影响屋面防水层
- 在施工过程中，要尽量避免对屋面防水层造成破坏。如果施工需要穿越防水层，应采取相应措施进行修补，如使用密封材料对穿孔处进行密封，防止雨水渗漏。
考虑遮挡因素
- 要注意屋顶周围的建筑物、树木等是否会对光伏板造成遮挡，因为遮挡会对太阳能发电系统产生非常关键的影响，严重降低发电量。
屋顶朝向和倾角
- 在北半球，屋顶最好朝南，这样发电量最高；如果向东或者向西稍微偏一点（一般在几度之内或者是10度左右），发电量损失在1%以内也可以接受。同时，安装倾角可以根据当地年发电总量最大值所对应的倾角作为支架的安装倾角（理论计算值）来设置，以提高发电效率。
防雷、防火与检修通道
- 光伏系统的防雷要和建筑防雷形成一体，确保在雷雨天气下系统的安全性；防火方面要保证光伏系统自身材料符合防火要求；此外，要预留好检修通道，方便日后的维修保养工作，保障维修人员的安全。
