螺旋楼梯施工是一项复杂的工程,涉及多个步骤。需要设计螺旋楼梯的结构和尺寸,以确保其既美观又实用。进行基础施工,包括挖掘、浇筑混凝土和设置钢筋等。开始安装楼梯踏步,通常采用预制或现场制作的方式。之后,进行楼梯扶手和栏杆的安装,确保其牢固稳定。进行楼梯表面的装饰处理,如油漆或涂料,以提升整体美观度。整个施工过程中,需要严格遵守相关建筑规范和安全标准,确保工程质量和安全性。
一、钢结构螺旋楼梯施工
(一)中柱式钢结构螺旋楼梯施工
- 前期准备
- 确定楼梯的设计参数,如梯宽不小于750mm,踏步按每周16踏板布置,室内踏步高度不宜大于195mm,室外不宜大于220mm等参数。施工前要对安装位置准确定位并进行放样施工,减小误差,提高制作和安装精度。

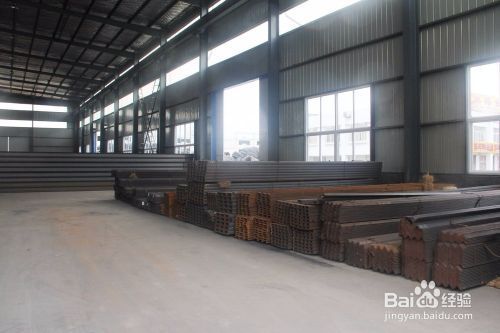

- 准备好钢管立柱、预制扇形踏步板、钢平台板及栏杆等材料,钢管立柱等材料要符合相关质量标准。
- 部件制作
- 对于踏步板等部件,可能采用数控技术对钢板进行裁切,裁切时综合考虑裁切误差、钢板受热膨胀变形、拼装焊接误差等因素计算实际裁切尺寸,确保与设计尺寸相符。

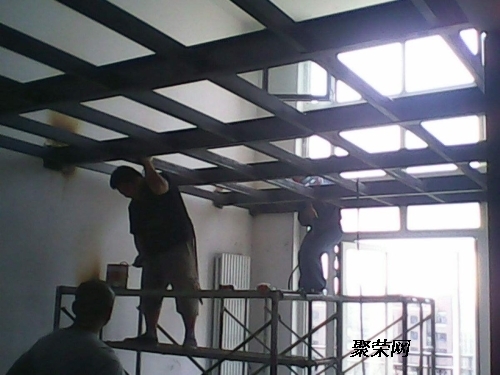

- 焊接施工前清理焊接位置,避免油污、锈等杂物影响焊接质量,然后进行焊接组装,如钢管立柱、预制扇形踏步板、钢平台板及栏杆等焊接组成楼梯整体。
- 安装过程
- 按照设计将钢管立柱等部件进行安装固定,可能需要借助吊装设备等将较重部件就位,再进行精确调整和连接固定。各类楼梯构件的连接接头,必须经过检查合格后,方可紧固和焊接。安装用的临时螺栓和冲钉,在每个节点上穿入的数量必须由计算决定,并应符合相关规定。安装定位焊缝,需承受荷载者的点焊长度,不得小于设计焊缝长度的10%,并不小于50mm。
(二)板式钢结构螺旋楼梯施工
- 前期准备
- 确定设计参数,如层高一般为4 - 7m,梯宽一般取1000 - 1500mm等。
- 准备好内、外焊接空腹环梁、底部封板、踏步板、加劲和栏杆等材料,且空腹环梁的钢板组装前应按螺旋梯的内、外半径冷弯或热弯成形。
- 部件制作
- 底部封板需要拼接时采用对接焊接。空腹环梁按要求弯制成形后进行组装,组装合格后采用坡口焊接连接。
- 对于踏步板等部件按设计制作,确保踏步分级及踏步角符合不同层高要求,踏步高度不宜大于150mm。
- 安装过程
- 将制作好的内、外焊接空腹环梁、底部封板、踏步板、加劲和栏杆等部件按设计要求进行安装,保证各部件连接牢固,安装精度符合要求。
(三)设备上的盘旋梯(钢结构)施工
- 前期准备
- 对于大型储罐、储柜及筒体设备等确定盘旋梯的设计类型(踏步式盘旋梯或板式盘旋梯),且要特别注意避开设备壁上的接口等附件。
- 准备好相应材料,如踏步式盘旋梯的踏步和外侧栏杆材料,板式盘旋梯的内、外侧板式梯梁、踏步、栏杆和支撑等材料。
- 部件制作
- 踏步式盘旋梯制作其踏步和外侧栏杆,板式盘旋梯制作内、外侧板式梯梁、踏步、栏杆和支撑等部件,踏板采用不小于4.5mm厚花纹钢板(针对板式盘旋梯)。
- 安装过程
- 对于踏步式盘旋梯将直径焊接在设备外壁上,板式盘旋梯将各部件按设计安装,保证梯内侧宽度宜不小于700mm。盘旋梯的梯段高度不宜大于6m,当旋梯长度较长时,为保证侧向刚度,可在梯段的中部设置中间支撑架。
二、混凝土螺旋式楼梯施工
(一)某核电站混凝土螺旋式楼梯施工示例
- 前期准备
- 确定楼梯的设计构造,如踏步板悬挑于中心柱上,相邻两级踏步错开角度4度等参数。
- 准备好混凝土、钢筋等材料,并且根据施工要求准备相应的模板等辅助材料。
- 施工过程
- 由于各层施工支撑架体需满足踏步板安装布置角度约270°的需求,在施工中要搭建合适的支撑架体。
- 先进行踏步板的安装,再进行中心柱(由钢筋和混凝土浇筑构成)的施工,相邻的两个踏步板中,位于上方踏步板的第二对接环与位于下方踏步板的第一对接环固定连接,踏步板的踏步平台部沿中心柱由下至上依次衔接设置或间隔一定距离设置,形成连续上升的楼梯。
- 如果有休息平台,休息平台与中心柱固定连接,此外休息平台还与已有建筑固定连接。
(二)一种新型混凝土螺旋式楼梯施工
- 前期准备
- 规划好楼梯在已有建筑物内的位置,准备好中心柱(由钢筋和混凝土浇筑构成)和踏步板(包括连接部和踏步平台部)的制作材料。
- 对于踏步板的连接部,其由连接筒、第一对接环和第二对接环组成,要准备好相关的钢筋等材料,第一对接环和第二对接环的钢筋一端焊接在对接环本体一侧且要埋设在连接筒内。
- 施工过程
- 采用踏步板预制及中心柱现场浇筑的方式。先在预制场地进行踏步模板造型,预制踏步板,确保螺旋式楼梯踏步板的施工质量。
- 然后在螺旋式楼梯原位将踏步板逐级组装成型,踏步板的连接部套在中心柱的外部并且与中心柱固定连接,相邻踏步板按设计要求连接(如上方踏步板的第二对接环与下方踏步板的第一对接环固定连接)。
- 最后浇筑螺旋式楼梯中心柱至楼梯成型,可整体后浇施工,避开厂房结构施工的关键线路,节省结构施工工期。
三、螺旋楼梯施工中的通用要点
- 楼梯定位放样
- 旋转楼梯由同一圆心的两条不同半径的内外侧弧线组成的螺旋分级而成,施工放样是重要工序,必须由有经验的施工人员操作,在施工区域画控制线,并按顺序做好标记。
- 基础处理
- 在化学植筋及基础埋件砼浇捣施工过程中,工程技术人员必须在施工现场监督,以确保基础锚栓及锚固筋的准确位置,定出柱底标高,并做出四边轴线索控制点,检查柱距和跨间距,用钢尺量出间距偏差,以便调整,并做好记录作为施工安装依据。
- 安全相关
- 为避免上下楼梯时产生错觉楼梯的第一级台阶与最后一级台阶的高度应该与其他级一致。
- 楼梯最高级踏步到天花板的高度,需要有两米以上的净空,最低不低于1.8米否则会产生压迫感。
- 栏杆间距两根栏杆中心距离以8厘米为宜,不大于12.5厘米,扶手的高度在85 - 90厘米。楼梯宽度净宽不小于75厘米,两侧有墙时净宽不小于90厘米。楼梯部件应光滑、圆润无突出、尖锐部分。
- 要注意楼梯照明,灯光过暗行走易出现眩光,所以楼梯光线要柔和而清晰,同时也要注意楼梯噪音问题,避免踏板各部件连接产生过大杂音影响家庭成员休息。
