钢结构粘钢加固图片

钢结构粘钢加固是一种常用的结构加固方法,通过在原有钢结构上粘贴钢板来提高其承载能力和抗震性能。这种方法适用于老旧建筑、桥梁、隧道等结构的加固。在施工过程中,需要先对原结构进行清理、除锈、钻孔等准备工作,然后使用专用胶将钢板与原结构牢固地粘结在一起。通过施加预应力和张拉螺栓等方式,使钢板与原结构形成整体。这种加固方法具有施工简便、成本较低、效果显著等优点,但也存在一些局限性,如对原结构的损伤较大、施工周期较长等。

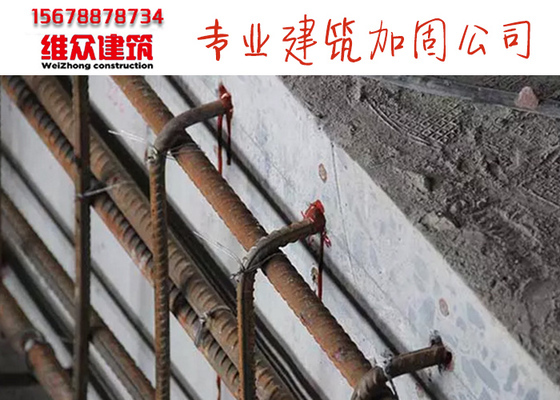

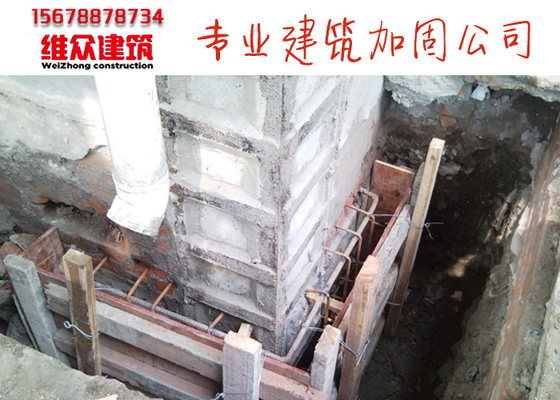

钢结构粘钢加固图片

根据您的问题,您想了解的是关于钢结构粘钢加固的视觉展示。然而,我无法直接提供图片,但我可以为您提供详细的文本描述和相关的加固方法介绍,这将帮助您更好地理解钢结构粘钢加固的过程和技术要点。

粘钢加固的基本概念

粘钢加固法是一种常见的建筑结构加固技术,它通过使用特制的结构胶黏剂,将钢板粘贴在钢筋混凝土结构表面,以此来增强原结构的强度和刚度。这种方法适用于受弯、受拉、受剪构件,能够充分利用原构件的承载力,通过后粘钢板和原构件的共同受力,大幅提高构件的承载能力。

粘钢加固的施工流程

粘钢加固的施工流程通常包括以下几个步骤:

  1. 粘贴面处理:混凝土面应凿除粉饰层,油垢、污物,然后用角磨机打磨除去1-2mm厚表层,较大凹陷处用找平胶修补平整,打磨完毕用压缩空气吹净浮尘,后用棉布沾清洗剂拭净表面,待粘贴面干燥后备用。 钢板粘贴面应用角磨机进行粗糙、除锈处理,直至打磨出现光泽,使用前若洁净仅用干布擦拭即可。 否则可用棉布沾清洗剂拭净表面,待干燥后备用。
  2. 加压固定及卸荷系统准备:加固构件所承受的活荷载如人员、办公机具宜暂时移去,并尽量减小施工临时荷载。 加压固定宜采用千斤顶、垫板、**杆所组成的系统,该系统不仅能产生较大压力,而且加压固定的同时卸去了部分加固构件承担的荷载,能更好的使后粘钢板与原构件协同受力,加固效果好,施工效率较高。 加压固定也可采用膨胀螺栓、角钢、垫板所组成的系统,该系统需要在加固构件上合适位置钻孔固定膨胀螺栓,仅能产生较小压力,不能产生卸荷效果,适合侧面钢板的粘贴。
  3. 胶粘剂配制:建筑结构胶为A、B两组份,取洁净容器(塑料或金属盆,不得有油污、水、杂质)和称重衡器按说明书配合比混合,并用搅拌器搅拌约5-10分钟至色泽均匀为止。
  4. 涂胶和粘贴:胶粘剂配制好后,用腻刀涂抹在已处理好钢板面上(或混凝土表面),胶断面宜成三角形,中间厚3毫米左右,边缘厚1毫米左右,然后将钢板粘贴在混凝土表面,用准备好的固定加压系统固定,适当加压,以胶液刚从钢板边缝挤出为度。
  5. 固化、卸加压固定系统:该工序所用主要物资:扳手、手套、时钟、温度计。
  6. 检验:JGN-G型结构胶操作性能较好,正常操作可达到**的饱满度。 若锚固区有效粘结面积少于90%,非锚固区有效粘结面积少于70%,应剥离钢板,重新粘贴。 对重要构件也可采用载荷检验,一般采用分级加载至正常荷载的标准值,检测结果较直观、可靠,但费用较高,耗时也较长。 需要千斤顶或配重(常用沙袋、砖块)、百分表、裂缝显微镜、衡器。
  7. 维护:加固后钢板宜采用20mm厚M15水泥砂浆抹面保护,也可采用涂防锈漆保护,以避免钢材的腐蚀。

注意事项

在进行粘钢加固时,需要注意以下几点:

  • 胶结剂本身质量是粘钢加固成功与否的关键,因此必须严格控制胶结剂质量,胶结剂必须是高强度,耐久性好,具有一定弹性的,其强度必须要大于相应所加固构件强度。
  • 为保证粘贴钢板牢固有效,须控制钢板宽度和厚度(宽不宜大于100mm,厚宜在3mm)而框架主梁某些部位所需补强的钢板截面面积较大,须采用两层或多层粘贴(即钢板上贴钢板)。
  • 胶贴剂粘贴时用抹刀同时涂抹在已处理好的混凝土表面和钢板上,厚度1-3mm,中间厚边缘薄为宜,粘好钢板后,必须严格保证无空鼓,否则应剥下钢板,补胶、重新粘贴。

结论

虽然我无法直接提供图片,但通过上述的文字描述,您可以对钢结构粘钢加固有一个全面的了解。如果您需要具体的图片资料,建议您查阅专业的建筑加固书籍、学术论文或咨询专业的加固工程师。
