钢结构图纸是建筑行业不可或缺的一部分，它不仅提供了结构设计的详细参数，还指导了施工和材料的使用。本文旨在解析钢结构图纸中常见的问题及其解决方案，帮助设计师和工程师准确解读图纸，有效进行工程量的计算和材料选择。文章首先概述了钢结构图纸的组成元素及基本概念，接着分析了图纸中的常见问题，如尺寸标注不清晰、构件编号错误、设计变更频繁等，并提出了相应的解决策略。文章还讨论了如何利用软件工具提高识图效率，以及如何通过标准化流程减少误差。强调了持续学习和实践的重要性，以提升识图与算量的能力。
钢结构图纸基本识图与算量
钢结构图纸的识图与算量是钢结构工程中的重要环节，涉及从图纸的理解到具体工程量的计算。以下是详细的步骤和方法：
1. 了解图纸的基本构成
钢结构图纸通常包含以下几个部分：
- 设计总说明：包括工程概况、材质、施工安装要求、除锈、防腐、刷漆结构等。
- 桩基布置图：显示整个钢结构工程的概况、走向、大小、轴线标注等。
- 平面图：显示各层的平面布置、钢结构的大小、围栏型号、梯子型号及爬梯位置等。
- 立面图：显示建筑物的立面结构。
- 剖面图：显示建筑物的内部结构。
- 节点图：显示构件之间的连接细节。
- 材料表：列出所有材料的规格、数量等信息。
2. 识图步骤
- 查看图纸目录：
- 清理核对图纸数量，检查是否有遗漏。
- 确认所有图纸是否完整。
- 阅读设计总说明：
- 了解工程概况、材质、施工安装要求、除锈、防腐、刷漆结构等。
- 注意标高要求，了解是绝对标高还是相对标高。
- 查看桩基布置图：
- 了解整个钢结构工程的概况、走向、大小、轴线标注等。
- 形成工程的整体框架。
- 查看平面图：
- 了解各层的平面布置、钢结构的大小、围栏型号、梯子型号及爬梯位置等。
- 根据规范查找梯子的做法及材料。
- 查看立面图和剖面图：
- 了解建筑物的立面和内部结构。
- 注意构件的尺寸、位置和连接方式。
- 查看节点图：
- 了解构件之间的连接细节，如梁与次梁、斜撑、梯子的连接方式。
- 注意板材厚度等细节。
- 核对材料表：
- 确认材料的规格、数量是否准确。
- 检查是否有少算、漏算、错算之处。
3. 算量步骤
- 计算构件体积：
- 对于每个构件，计算其截面面积和长度。
- 例如，主梁截面积 = 350mm × 350mm = 122500mm2，主梁体积 = 30m × 122500mm2 = 3675000mm3.
- 计算材料用量：
- 通过构件体积计算材料用量。
- 例如，主梁钢材重量 = 3675000mm3 × 7.85kg/cm3 = 28827.75kg.
- 计算人工工时：
- 考虑切割焊接、安装拆卸等工作的人工工时。
- 例如，每个腰板的切割和焊接时间为2小时，主梁每端的安装和拆卸时间各为4小时，则总人工工时为24小时.

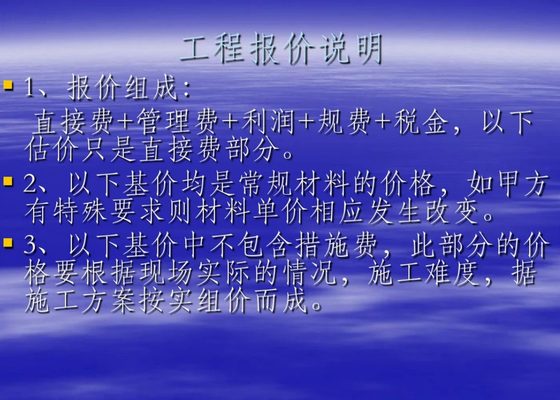

- 成本计算：
- 结合材料价格、施工工时等信息计算工程的总成本。
- 例如，根据材料价格和人工工时费用，计算出工程的总成本.
4. 注意事项
- 图纸核对：确保所有图纸完整，无遗漏。
- 设计变更：注意是否有设计变更和修改、补充说明、答疑等。
- 工程量计算格式：钢结构的重量单位为kg，面积的单位为m2，长度单位为m，计算结果均保留一位小数.
- 软件辅助：虽然有些软件（如广联达钢构件软件）可能无法完美反映所有细节，但可以作为辅助工具使用.
通过以上步骤，可以有效地进行钢结构图纸的识图与算量，确保工程的顺利实施。
