钢结构施工图是指导建筑施工的重要文件，它包含了结构设计、材料选择、施工工艺等关键信息。以下是绘制钢结构施工图的基本步骤和注意事项：，，1. 准备阶段：首先收集相关工程资料，如设计图纸、规范标准等，确保理解设计意图。，2. 确定施工方案：根据现场条件和设计要求，制定合理的施工方案。，3. 绘制施工图：按照施工方案，详细绘制钢结构的平面图、立面图、剖面图等，确保图纸清晰、准确。，4. 材料选择：根据施工图选择合适的钢材、连接件等材料，并进行质量检验。，5. 施工准备：准备好施工所需的工具、设备和人员，确保施工顺利进行。，6. 安全措施：在施工过程中，严格遵守安全规定，确保工人安全。，7. 质量控制：对施工过程进行严格监控，确保工程质量符合标准。，8. 验收与交付：完成施工后，对工程进行验收，确保满足设计要求和质量标准。
钢结构施工图的绘制方法
钢结构施工图的绘制是一个系统的过程，涉及到多个方面的技术和规范。以下是绘制钢结构施工图的基本步骤和注意事项：
1. 准备工作
- 熟悉标准和规范：在绘制施工图之前，应熟悉国家颁布的相关标准图集，如《房屋建筑制图统一标准》(GB/T50001-2010)、《建筑结构制图标准》(GB/T50105-2010)、《焊缝符号表示方法》(GBJ324-2008)等。
- 了解项目需求：详细阅读设计说明，了解工程概况、设计依据、材料要求、施工要求等信息，为后续识图做好准备。
2. 图纸的组成
- 图纸目录：列出全套施工图的名称、页数和图纸编号，以便快速找到所需内容。
- 设计说明：对钢结构的设计依据、技术标准、结构形式、材料要求等进行说明。
- 构件布置图：标明钢结构各部分的平面布置和立体布置，包括钢柱、钢梁、支撑等的位置和尺寸。
- 节点详图：对钢结构中重要的连接节点进行详细绘制，包括焊接、螺栓连接等。

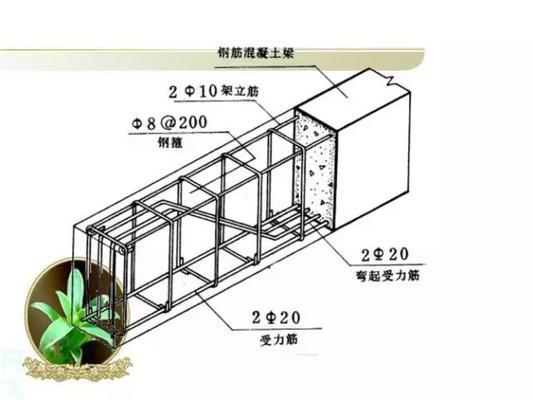

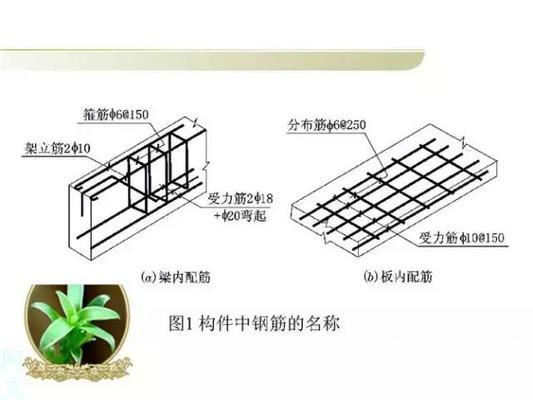

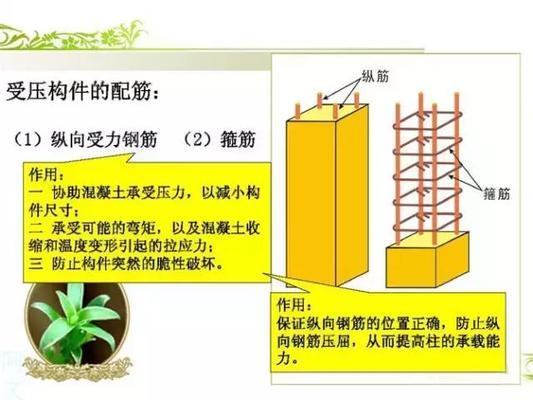

- 构件大样图：对钢结构中某些复杂或特殊的构件进行详细绘制，包括截面形状、尺寸、连接方式等。
3. 绘制方法
- 图纸幅面：钢结构施工详图的图纸幅面以A1、A2为主，在一套图纸中应尽量采用一种规格的幅面。
- 比例：一般结构布置的平、立、剖面采用1:100、1:200，构件图用1:50，节点图用1:10、1:15，也可用1:20、1:25。格构式结构的构件，同一图形可用两种比例，几何中心线用较小的比例，截面用较大的比例。
- 图面线型：绘制施工图时，应根据不同用途，按表4-3选用各种线型，且图形中保持相对的粗细关系。
- 字体：钢结构详图中使用的文字均采用仿宋体。
- 定位轴线及编号：列轴线以大写字母表示，行轴线以数字表示。
- 尺寸标注及标高：图中标注的尺寸，除标高以米为单位外，其余均以毫米为单位。

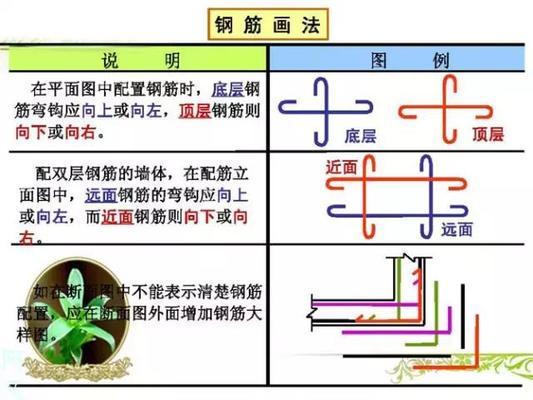

- 符号：使用规定的符号和图例来表示不同的元素和连接方式，如焊缝符号、螺栓符号等。
4. 具体步骤
- 查阅图纸目录：了解整套图纸的组成和数量，以便快速找到所需内容。
- 阅读设计说明：了解工程概况、设计依据、材料要求、施工要求等信息。
- 查看建筑总平面图和定位轴线：了解建筑物的总体布局、朝向、周边环境等信息。
- 查看各层结构平面图：了解各层梁、板、柱等主要构件的布置、尺寸、标高等信息。
- 查看节点详图和大样图：了解各构件之间的连接方式和构造要求。
- 现场核对：在施工前将施工图与现场实际情况进行核对，确保图纸的正确性和可行性。
5. 辅助工具和软件
- CAD软件：使用AutoCAD等绘图软件进行绘图，提高效率和准确性。
- 专业软件：如PKPM、3D3S等，这些软件可以自动生成部分施工图，减少手动绘制的工作量。
- Tekla：用于建模后直接生成加工图，提高绘图质量和速度。
6. 注意事项
- 精度要求：施工图的绘制精度应满足施工要求，线条粗细、尺寸标注等应清晰准确。
- 细节处理：在识读过程中，应注意各部分之间的连接方式和构造要求，以及材料的选择和加工要求。
通过以上步骤和注意事项，可以有效地绘制出高质量的钢结构施工图，确保施工过程的顺利进行。
