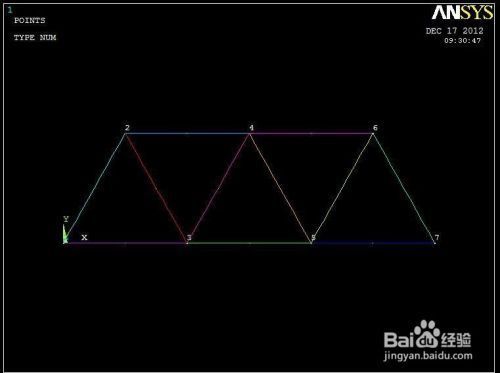

桁架是一种由杆件通过节点连接而成的结构,能够承受较大的荷载。在简图中,桁架通常用一个或多个矩形来表示,每个矩形代表一个杆件,而节点则用一个小圆圈表示。桁架的优点是结构简单、受力明确,适用于各种工程应用,如建筑、桥梁和机械结构等。
桁架简图概述
桁架是一种由杆件铰接而成的承重结构,其受力特点是杆件只受轴向力,不受弯矩和剪力。这种结构广泛应用于桥梁、屋架等工程中,因其高效的受力特点和结构优势而备受青睐。
桁架的分类
桁架可以根据不同的特性进行分类,包括形状、几何构成和水平推力等方面。例如,根据形状可以分为平行弦桁架、弦杆断裂的桁架(如抛物线桁架梁)和三角形桁架等。根据几何构成则有简单桁架、组合桁架和复杂桁架。此外,还有无推力的梁桁架和带推力的拱桁架等不同类型。
桁架的结构优势
桁架结构的优势在于其简单的联合形式,结构简单流畅,适用于各种结构形状。它具有高刚性和良好的几何特性,钢管壁薄,截面回转半径大,所以压扭性能好。施工简单,节省材料,由于在节点处摒弃了传统的连接构件,直接焊接所有构件,具有施工简单、节省材料的优点。同时,有利于防锈和清洁保养,钢管与大气接触表面积小,易于保护,每根杆件都是在节点处直接焊接,没有死角和不易清洗、油漆、积潮、很多的凹槽。
桁架的应用
桁架在现代工业中也有广泛应用,例如在自动化生产中,桁架机器人替代人工作业的自动化生产设备已成为趋势。此外,桁架结构还被用于舞台搭建、展览展示等领域,如铝质桁架、钢质桁架、齿柱桁架等。
结论
综上所述,桁架是一种高效的承重结构,具有多种分类和显著的结构优势。它们在建筑、工业和展览等多个领域都有广泛的应用。
