桁架结构的计算方法

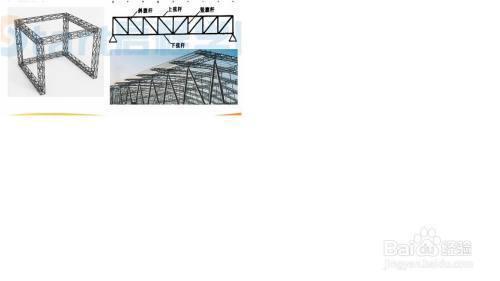

桁架结构计算方法主要包括**结点法和截面法**。桁架结构是工程中常见的一种结构形式，它由若干杆件在每杆两端用铰连接而成，当各杆的轴线都在同一平面内且外力也在这个平面内时，称之为平面桁架。，，桁架结构的计算方法主要通过以下两种：，，1. **结点法**：这种方法适用于简单桁架的计算，因为它假设每个二元体只包含两个未知轴力，完全可由平衡方程确定。计算过程中，从最后一个二元体开始依次计算，直到所有未知量被求出。这种方法的优点是计算过程简单、直观，但缺点是不能处理复杂情况，如超静定桁架。，，2. **截面法**：这种方法适用于更复杂的桁架结构，因为它可以截取隔离体为一个或多个节点，从而形成多个平衡方程。这种方法的优点是可以处理超静定桁架，但缺点是需要更多的计算步骤和可能的误差累积。，，桁架的计算不仅需要考虑静态载荷，还要考虑动态载荷的影响，以及环境因素如温度变化、材料老化等对结构的影响。计算机辅助设计（CAD）软件和有限元分析（FEA）软件为桁架的计算提供了强大的工具，可以有效地模拟和预测桁架的行为。，，桁架结构的计算是一个综合考虑力学、材料科学和计算机技术的复杂过程。选择合适的计算方法，结合适当的软件工具，可以确保桁架结构的安全性和可靠性。

桁架结构计算方法

一、基本计算假定

在计算桁架结构时，通常有以下基本假定：

桁架中的各结点都是光滑的理想铰结点。
各杆轴线都是直线，且在同一平面内并通过铰的中心。
荷载及支座反力都作用在结点上且在桁架平面内。

这些假定保证了桁架中各结点均为铰结点，各杆内只有轴力，都是二力杆。但实际桁架与上述假定是有差别的，如钢桁架及钢筋混凝土桁架中的结点都具有很大的刚性，各杆轴线也不可能绝对平直，荷载也不完全作用在结点上等等，不过这些因素所产生的应力是次要的（称为次应力），这里主要讨论产生主应力的内力计算。

二、桁架的分类

按几何外形分
- 平行弦桁架。
- 折弦桁架。
- 三角形桁架。
按有无水平支座反力分
- 梁式桁架。
- 拱式桁架。
按几何组成分
- 简单桁架：由一个基本铰结三角形开始，依次增加二元体组成的桁架。
- 联合桁架：由几个简单桁架按几何不变体系的简单组成规则而联合组成的桁架。
- 复杂桁架：不属前两种方式组成的其他桁架。

三、计算方法

结点法
- 基本原理：选某个节点为研究对象，将与这个节点相连的杆件截断，作用在节点上的力包含被截断杆件的内力、加在节点上的外力和支座的约束反力，它们组成平面汇交力系，利用平衡方程ΣFx = 0，ΣFy = 0可求得各个桁架内力。由于只有两个独立的平衡方程，所以每次选取的节点上未知内力的杆件不能超过两根。当取某一结点为隔离体时，轴力均先假设为正（轴力方向用离开结点表示），计算结果为正，则为拉力；反之，则为压力。
- 计算顺序：对于简单桁架，按几何组成的相反次序进行计算，即从最后一个二元体开始计算。
- 特殊结点的利用：
  - L型结点：不在一直线上的两杆结点，当结点不受外力时，两杆均为零杆；若其中一杆与外力F共线，则此杆内力与外力F相等，另一杆为零杆。
  - T型结点：两杆在同一直线上的三杆结点，当结点不受外力时，第三杆为零杆。
  - X型结点：四杆结点两两共线，当结点不受外力时，则共线的两杆内力相等且符号相同。
  - K型结点：这也是四杆结点，其中两杆共线，另两杆在该直线同侧且与直线夹角相等，当结点不受外力时，则非共线的两杆内力大小相等但符号相反。利用这些特殊结点的结论可简化计算，先判定出零杆，减少未知量。
截面法
- 基本原理：假想地用一截面把杆件裁成两部分，然后取任一部分为研究对象，另一部分对它的作用力，即为截面上的内力。因为整个杆件是平衡的，所以每一部分也都平衡，那么截面上的内力必和相应部分上的外力平衡，由平衡条件就可以确定内力。具体操作时，可以将平面桁架结构的一根杆件假象截开，代之以方向相反的一对未知力X1，分别作用于两个截面上，再根据相关变形协调条件和单位载荷法求出系数，进而求得X1，最后利用节点法、截面法求出剩余杆件的内力。在利用单位载荷法求系数时，可以假设全部拉杆受力为正，压杆受力为负。
力法正则方程（针对静不定结构）
- 基本原理：对于静不定桁架结构，需要建立力法正则方程来求解。将平面桁架结构的一根杆件假象截开，代之以方向相反的一对未知力X1，分别作用于两个截面上，根据力法正则方程得到它满足的变形协调条件，利用单位载荷法求出系数，带回方程即可求得未知力。多次静不定结构求解与一次静不定问题相似，只是正则方程需要使用方程组，高次时利用矩阵求解多元方程组更为简便，可以利用简化计算。实际工程中以静不定结构多见。
