碳纤维加固工艺是一种先进的建筑技术，主要利用碳纤维材料来增强结构的承载能力和抗震性能。该工艺包括以下几个关键步骤和技术要点：选择合适的碳纤维材料，如单向或交叉纤维布，并根据设计要求裁剪成适当的尺寸。进行表面处理，确保碳纤维与原结构之间有良好的粘结力。将碳纤维缠绕在被加固的结构上，并使用树脂等粘合剂固定。对碳纤维进行张拉，以增加其拉伸强度和延伸率。整个过程中，技术人员需遵循严格的操作规程和质量标准，以确保加固效果的可靠性和持久性。
碳纤维加固工艺

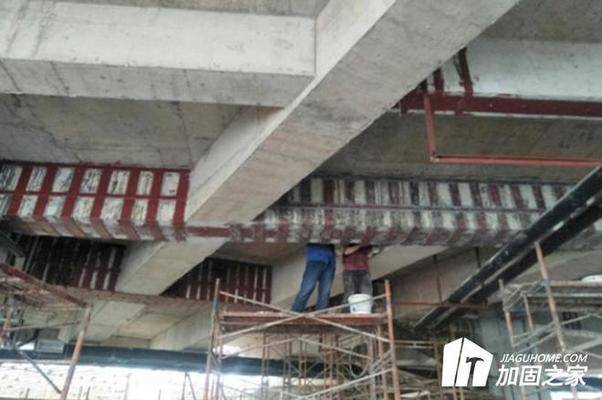

碳纤维加固是一种广泛应用于建筑和桥梁加固的技术，因其施工简便、耐久性好、强度高等优点而受到青睐。以下是碳纤维加固的主要工艺步骤和技术要点：
1. 施工准备
- 设计图纸核对：根据施工现场和被加固构件的实际情况，对照设计图纸，确定施工方案和施工计划。
- 材料准备：准备好碳纤维布、环氧树脂、环氧腻子等材料，并确保材料的质量符合要求。
2. 混凝土表面处理
- 清理表面：将混凝土构件表面的残缺、破损部分清除干净。
- 修补缺陷：对经过剔凿、清理和露筋的构件残缺部分进行修补、复原。
- 裂缝处理：对于缝宽小于0.2mm的裂缝，用环氧树脂进行表面涂刷密封；大于0.2mm的裂缝用环氧树脂灌缝。
- 打磨平整：将构件表面凸出部分打磨平整，修复后的构件表面尽量平顺。
- 清洗干燥：清洗打磨过的构件表面，并使其充分干燥。
3. 涂刷底胶
- 配制底胶：将底胶（粘结剂）按规定的比例称量准确，搅拌均匀。
- 涂刷底胶：用滚筒均匀涂刷于需要粘结的混凝土表面。
4. 构件表面残缺面修补
- 配制环氧腻子：将环氧腻子主剂、固化催进剂、固化剂按规定比例称量准确，搅拌均匀。
- 修补凹陷：用环氧腻子填平构件表面的凹陷部位，修复至表面平整。
- 打磨平整：腻子涂刮后，表面仍存在的凹凸糙纹，应再用砂纸打磨平整。
5. 粘贴碳纤维
- 确认表面干燥：确保粘贴表面干燥。
- 裁切碳纤维材料：应用钢直尺与壁纸刀按规定尺寸切断碳纤维材料，每段长度一般以不超过6m为宜。
- 调和粘贴树脂：将粘贴树脂的主剂、固化催促剂和固化剂按规定的比例称量准确，搅拌均匀。
- 粘贴碳纤维：在碳纤维和树脂之间尽量不要有空气，可用罗拉（专用工具）沿着纤维方向在碳纤维材料上滚压多次，使树脂渗浸入碳纤维中。
- 接头处理：碳纤维纵向接头必须搭接20cm以上，该部位应多涂树脂；碳纤维横向不需要搭接。
6. 表面养护
- 初期固化：粘贴碳纤维材料后，需自然养护1-2小时达到初期固化，应保证固化期间不受外界干扰和碰撞。
- 涂装：若加固补强构件需要防火时，可在树脂固化后涂刷耐火涂层。涂装应在树脂初期固化后进行，并应遵守所用涂料的相关标准和施工规定。
7. 质量控制
- 施工环境：气温在-10℃以上，相对湿度RH85%时，如无有效措施不得施工。
- 材料保管：碳纤维材料在运输、储存、裁切和粘贴过程中应防止损坏。
- 施工质量：确保每一步骤的施工质量，避免出现气泡、空鼓等问题。
优势
- 节省空间：碳纤维加固不需要占用额外的空间，适用于对结构尺寸有严格要求的场合。
- 施工简便：施工工艺简单，施工周期短，施工质量易于保证。
- 耐久性好：碳纤维材料具有优异的耐腐蚀性和耐久性，能有效延长建筑物的使用寿命。
- 适用范围广：适用于混凝土构件、钢结构、木结构等多种结构的加固。
应用领域
- 混凝土结构抗弯、抗剪加固：提高结构的承载能力和抗震性能。
- 桥梁加固：增强桥梁的强度和刚度，延长使用寿命。
- 工业与民用建筑：广泛用于各类建筑物的防震、防裂、防腐补强。
通过以上步骤和技术要点，碳纤维加固技术能够有效提升结构的安全性和耐久性，是现代建筑加固的重要手段之一。
碳纤维加固的施工注意事项
碳纤维加固与传统方法比较
碳纤维加固在桥梁中的应用案例
碳纤维材料的耐久性研究
