钢结构桁架施工图片（钢结构桁架施工流程及注意事项）

钢结构桁架施工是一项关键的建筑技术，涉及到复杂的步骤和细致的操作。施工团队需要根据设计图纸进行场地准备，包括清理、平整土地并设置临时设施。按照施工顺序搭建基础结构，如支架和支撑系统。开始安装钢构件，这一过程需要精确计算和测量以确保结构的完整性和稳定性。焊接和连接工作是确保结构牢固的关键步骤，必须由经验丰富的技术人员执行。完成所有组件的组装后，进行质量检查和安全评估，确认符合标准后方可进行后续工序。在整个施工期间，严格遵守安全规程和操作规范至关重要。

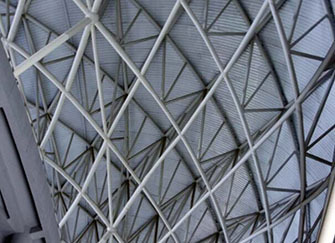

钢结构桁架施工图片

钢结构桁架是一种常见的建筑结构，它由直杆组成，一般具有三角形单元的平面或空间结构。在荷载作用下，桁架杆件主要承受轴向拉力或压力，从而能充分利用材料的强度。钢结构桁架广泛应用于大跨度的厂房、展览馆、体育馆和桥梁等公共建筑中。以下是关于钢结构桁架施工的相关信息。

施工准备

在钢结构桁架施工之前，需要做好充分的准备工作。这包括对土建工程的预埋件施工提供埋件，并对埋件的水平、轴线、标高等各参数进行认真校对、把关，及时发现问题并予以纠正，为钢结构施工打好基础。由于屋面结构跨度大，造型复杂，管件多，每榀桁架较重，土建地下结构宽出上部结构，无法使用大型起重机在场内实施吊装吊装，屋面构件施工时只能散件进场，利用塔吊吊装构件，并在空中就位、拼装，施工难度很大。

施工过程

施工过程中，首先需要进行测量放线，建立一个相对独立的测量控制网，根据结构平面图将控制轴线，弹在基础地面上，同时设立标高控制点，便于检查、校正。现场定位施工定位测量的重点及难点涉及二处:①主桁架:由2根上弦杆、1根下弦杆及相关腹杆组成，其断面为底角是56的等腰倒三角形。其中上弦杆是半径为38米的圆环中的一段弦，而下弦杆亦是半径为35米的圆环中的一段弦。倒三角的中心线上竖直方向上偏转28，使得一根上弦杆与下弦杆同在一竖直平面内，，另一上弦杆则偏转竖直方向56，根据这些条件，将复杂的空间定位利用空间几何学知识可以计算出弦杆上任意一点的空间坐标。

施工细节

在施工过程中，需要注意一些细节问题。例如，定位前根据土建提供的基工作面。在现场定位施工定位测量的重点及难点涉及二处:①主桁架:由2根上弦杆、1根下弦杆及相关腹杆组成，其断面为底角是56的等腰倒三角形。其中上弦杆是半径为38米的圆环中的一段弦，而下弦杆亦是半径为35米的圆环中的一段弦。倒三角的中心线上竖直方向上偏转28，使得一根上弦杆与下弦杆同在一竖直平面内，，另一上弦杆则偏转竖直方向56，根据这些条件，将复杂的空间定位利用空间几何学知识可以计算出弦杆上任意一点的空间坐标。
