迈达斯桥梁设计是一个复杂且详尽的过程,涉及多个关键步骤和细节。设计师需要进行初步的现场调查和研究,以了解地形、地质和气候条件。他们需要制定一个详细的设计计划,包括桥梁的类型、结构形式、材料选择以及预期的使用寿命。设计师会进行详细的工程设计,包括计算荷载、确定支撑系统、设计桥梁的截面形状和尺寸等。在设计过程中,还需要考虑到安全性、经济性和环保性等因素。设计师会对设计方案进行审查和修改,以确保其满足所有相关标准和要求。整个设计过程需要多学科的知识和技术,因此通常需要跨学科团队的合作来完成。
迈达斯桥梁设计步骤
迈达斯桥梁设计是一个复杂的过程,涉及多个步骤和细节。以下是基于搜索结果总结的迈达斯桥梁设计的主要步骤:
1. 材料和截面特性设置
- 材料定义:在“材料和截面特性”菜单中,通过调用数据库中已有的材料数据、自定义方式或导入其他模型已经定义好的材料来定义材料。例如,可以选择设计材料类型(钢材、混凝土、组合材料、自定义),选择相应的规范,并输入各种控制参数的数据,如弹性模量、泊松比、线膨胀系数、容重等。
- 截面定义:同样在“材料和截面特性”菜单中,添加所需的截面,并设置截面参数。例如,可以添加截面并设置截面尺寸和形状。
2. 建立桥梁模型
- 节点建立:在“节点”菜单中,建立桥梁的节点。例如,可以输入坐标来创建节点,并通过复制和移动节点来扩展模型。
- 单元建立:在“单元”菜单中,连接节点以建立单元。例如,可以将节点连接起来形成桥梁的主体结构,并赋予截面属性。
- 模型细化:根据设计要求,进一步细化模型,如建立横梁、纵梁、上弦杆、下弦杆、腹杆等,并进行必要的单元分割和连接。
3. 加入边界条件

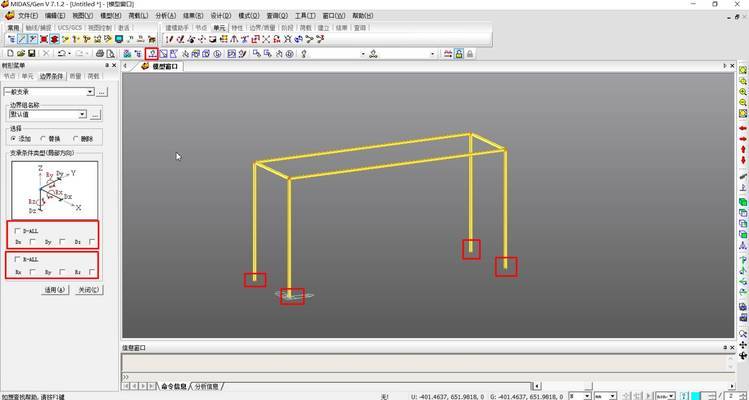

- 支撑条件:在“边界条件”菜单中,设置节点的支撑条件。例如,可以指定某些节点的自由度限制,如D-ALL、Dy、Dz等。
4. 加入荷载工况
- 静态荷载:在“荷载”菜单中,添加静态荷载工况,如二期恒载、自重、风荷载等。需要将荷载单位转换为合适的单位(如kN/m),并指定荷载的类型和位置。
- 移动荷载:在“移动荷载分析”菜单中,添加移动荷载工况,如车辆荷载。需要选择规范类型、桥梁类型,并设置车道和车辆的参数。
5. 进行分析前的参数设置
- 特征值分析:在“分析”菜单中,设置特征值分析控制参数,如振型数量。
- 移动荷载分析控制:设置移动荷载分析控制参数,如冲击系数的规范类型和桥梁类型。
6. 将荷载转化成质量
- 质量转化:在“模型质量”菜单中,将荷载转化成质量,按集中质量法转换到x、y、z方向。
7. 运行分析
- 分析运行:在“分析”菜单中,运行分析以生成结果。分析完成后,可以查看和评估结果,如位移、应力、应变等。
8. 结果评估与优化
- 结果查看:在“结果”菜单中,查看分析结果,如位移云图、应力云图等,评估桥梁的性能。
- 优化设计:根据分析结果,对设计进行优化,如调整截面尺寸、材料属性等,以满足设计要求。
通过以上步骤,可以系统地完成迈达斯桥梁的设计和分析工作。每个步骤都需要仔细操作和验证,以确保设计的准确性和可靠性。
