网架螺栓球节点是现代钢结构中常见的一种连接方式，其结构特点是通过螺栓将球体固定在节点上，以实现节点的高强度连接。在进行网架设计时，对这种节点类型的识图至关重要，因为它关系到整个结构的稳定性和安全性。需要识别出节点的具体位置和形状，这通常可以通过观察现场或图纸来实现。了解螺栓球节点的连接方式和受力情况，这对于理解其在复杂载荷条件下的表现至关重要。掌握节点的设计参数，如尺寸、材料强度等，对于确保节点满足工程要求具有决定性作用。
网架螺栓球节点识图

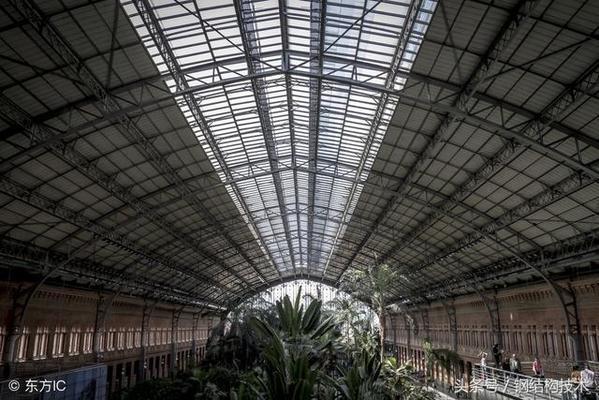

网架螺栓球节点是钢结构中的一种重要连接方式，它通过螺栓将钢网架中的各个构件连接在一起，形成一个整体结构。这种节点具有连接牢固、方便拆卸、适应性强等优势，广泛应用于体育场馆、展览馆、车站、机场等大型建筑的屋盖承重结构。

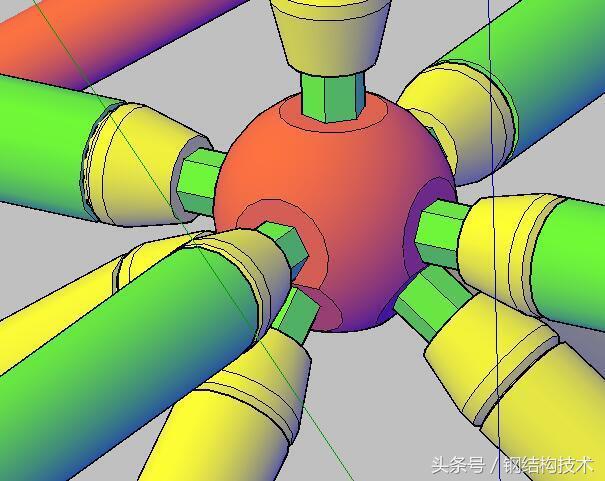

螺栓球节点的构成
螺栓球节点通常由螺栓、球头、垫圈、螺母等组成。在实际应用中，根据不同的连接方式和使用场景，螺栓球节点可以分为普通型、高强型、锚固型、调节型等多种类型。在选型时，需要根据实际使用场景和结构要求进行选择，同时还要考虑螺栓的材质、规格、强度等因素，以确保连接件的牢固性和安全性。
施工注意事项
在钢网架的施工过程中，螺栓球节点的安装是一个重要的环节。在安装过程中，需要注意以下几点：
- 检查螺栓球节点的质量和规格：确保其符合要求，避免使用不合格的连接件。
- 对螺栓球头进行润滑：以减少摩擦力，方便安装。
- 按照设计要求进行连接：避免出现偏差或者连接不牢固的情况。
- 进行检查和调整：确保连接件的牢固性和安全性。
识图要点

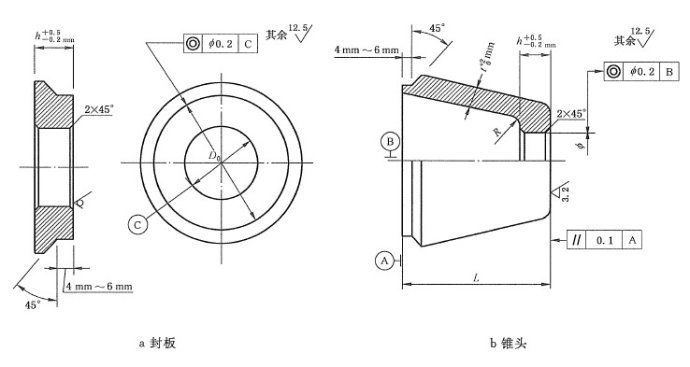

网架螺栓球节点识图涉及到对节点的前视图、侧视图、轴侧图等图纸的理解。这些图纸提供了节点的详细构造信息，包括节点的尺寸、连接方式、杆件的布置等。在识图时，需要关注节点的几何形状、连接细节以及相关的标注和技术要求。
相关标准
了解和掌握相关的国家标准对于正确识图至关重要。例如，JGT10-2009《钢网架螺栓球节点》标准规定了钢网架螺栓球节点的术语和定义、标记和规格、要求、试验方法、检验规则、验收标志、包装、运输和贮存等内容。熟悉这些标准有助于更好地理解和应用网架螺栓球节点。
结论
综上所述，网架螺栓球节点识图是一项技术性较强的工作，需要综合考虑节点的构造、施工要求、相关标准等多个方面。通过对节点图纸的仔细分析和理解，可以确保钢结构的安全性和稳定性。
