钢结构安装测量放线(如何提高钢结构测量放线效率)

摘要:本文探讨了在钢结构安装过程中,如何通过提高测量放线的工作效率来确保工程质量。首先介绍了钢结构安装测量放线的基本概念和重要性,然后分析了现有测量放线方法的局限性,并在此基础上提出了几种改进措施,包括使用高精度测量仪器、采用现代信息技术和优化作业流程等。通过实例说明了这些改进措施在实际工程中的应用效果,表明它们能够有效提升钢结构安装测量放线的效率和准确性。

一、钢结构安装测量放线的前期准备

(一)测量仪器与工具

  • 仪器选择

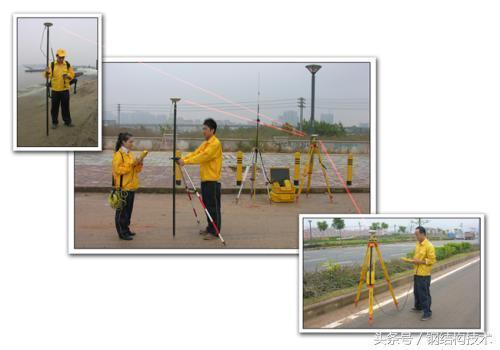

    • 经纬仪(有光学经纬仪、激光经纬仪等,根据测设精度要求,有不同的精度等级)可用于测设点、线、角度等工作;水准仪用于测定标高;全站仪是自动化程度很高的仪器,能方便地完成经纬仪和水准仪的工作内容。此外,还可能用到垂球、钢卷尺、测量标杆、塔尺等工具,以及木桩、手锤、小钉子、棉线、记录表格纸等辅助物品。这些仪器和工具在测量放线工作中发挥着各自的重要作用,为精确测量提供了基础保障。

(二)测量人员组织

  • 人员安排
    • 需派遣富有经验的专业测量技术人员负责工程的施工测量工作,并成立测量小组。小组通常由土建工长任组长,测量员任副组长,组员包括测量技术人员和测工等。不同人员在小组中承担不同的职责,共同协作完成测量放线任务。

(三)建立复测制度

  • 复测要求
    • 各基准控制点、轴线、标高等都要进行两次以上的复测,以误差最小为准。并且要求控制网的测距相对中误差小于1/25000,测角中误差小于2°,通过多次复测确保测量数据的准确性和可靠性。

(四)建立统一的测量仪器、钢尺

  • 统一标准
    • 从钢结构加工、土建基础放线、构件安装等环节,应该使用统一型号、经过统一校核的钢尺。在钢尺校核时,使用标准弹簧秤,钢尺读数可精确到0.1mm,标准读数 = 实际读数 + 温度校正值 + 钢尺修正值,以此减少不必要的测量误差。

二、平面控制网的测设

(一)场区平面控制网的布设原则

  • 整体考虑原则
    • 平面控制按照整体考虑,遵循先整体、后局部,高精度控制低精度的原则。同时根据设计总平面图及现场施工平面布置图来布设平面控制网,控制点选定在通视条件良好、安全、易保护的地方,并且桩位网要进行保护,做好测量标记。

(二)首级平面控制网的建立

  • 控制网类型
    • 如采用国家二级闭合导线网作为首级平面控制网,控制网覆盖整个场区。在选点、埋石时要根据现场踏勘情况制定合理方案,考虑联测方案,选点位置应构成良好图形,各点位要相互通视,受施工干扰少且不易破坏,同时有利于建筑物的放样。一级控制点可用全站仪采用导线极坐标法,相互连锁闭合,控制轴线误差在±1.0mm以内。之后以控制点为基准用普通经纬仪定人、定位按气温调整尺度进行实际布线布点。

(三)外业观测

  • 观测要求
    • 等埋石稳定后,采用全站仪(测角精度为5″,测距精度为5mm + 5ppm)按国家二级导线的技术要求进行角度和距离测量。根据《工程测量》要求,控制网的精度等级相关技术指标必须符合规定,例如等级测角中误差、边长相对误差、主轴线交角误差等指标都要满足相应要求。

三、高程控制网的测设

(一)场区高程控制网的布设原则

  • 布点要求
    • 在整个场地内主体结构附近设8 - 10个高程点,构成高程闭合控制网,要求每个高程控制点之间能相互通视,以便进行校核。其精度要求闭合差为±6mm√N(N为测站数)。

(二)观测方法

  • 引测方式
    • 依据水准基点及甲方要求的相对±0.000水平线,用复核法将高程引测至场内,联测主体高程控制点或±0.000水平线后,复核到另一指定的水准点,当精度合格后,按测站数正比例分配闭合差。例如高差法,在BM1上立水准尺,使BM1的高程点与尺底部相平,在仪器水平视线上读取数据A;在水准尺上由A向下(上)量高差H = H0 - Hbmi,读取数B。在场内周围建筑物的墙角处立好水准尺,当B点与水平视线重合时,在水准尺底部画水平线即为±0.000;用同样的方法在BM2上立水准尺求测±0.000线,并校合两次的测量误差。

四、控制点的竖向传递

(一)地下部分

  • 外控法的应用
    • 在一般高层、超高层钢结构工程中的地下部分(通常有2 - 6层左右)可采用外控法。建立十字型或井字型控制点,组成一个平面控制格网,并测设出行列中轴线,其相邻柱中心间距的测定,允许误差为1mm,第一根钢柱至第n根钢柱间距的测量允许误差为1mm√n - 1。

(二)地上部分

  • 内控法的应用
    • 地上部分控制点的竖向传递采用内控法,投递仪器可采用全站仪或天顶准直仪。在控制点架设仪器精密对中调平,在控制点正上方、传递控制点的楼面预留孔(300m×300m)上设置一块有机玻璃做成的光靶,光靶固定在控制架或埋在楼板上的螺栓上。

五、柱顶平面放线与钢柱垂直度测量

(一)柱顶平面放线

  • 放线操作
    • 利用传递上来的投测点,利用全站仪或经纬仪进行平面控制网放线,把轴线放到柱顶上,从而为后续钢结构安装提供准确的位置参照。

(二)钢柱垂直度测量

  • 测量方法
    • 激光准直仪法:将准直仪架设在控制点上,通过观测映照在接受靶上的激光束光斑,以此判断柱子是否垂直,但当建筑物过高时,激光的离散性较大。
    • 铅垂法:这是一种较为原始的方法,观测直观,但不适合过长的柱子。
    • 经纬仪法:用两台经纬仪分别架设在引出轴线上,对柱子进行测量校正。
    • 建立标准柱法:根据建筑物的平面形状,建立标准柱,其他柱子的垂直度都依此柱为准,用钢尺或钢线、工具式卡尺等工具来测量其他柱子的垂直度。
