光伏屋顶改造项目旨在通过在现有建筑的屋顶安装太阳能电池板,提高能源自给能力和降低对传统电力资源的依赖。该方案包括以下几个关键步骤:进行现场评估和规划,确保太阳能板的布局与建筑物的结构相适应;选择合适的太阳能板类型和规格,以最大化发电效率;进行必要的结构加固工作,保证安全稳固;安装太阳能板,并进行系统调试以确保最佳运行状态;实施维护计划和监控系统,确保长期稳定运行。整个项目预计能显著减少碳排放,并带来经济效益。
以下是一个光伏屋顶改造项目方案:
一、项目概述
随着对可再生能源的需求不断增加,光伏屋顶改造项目成为一种可持续发展的选择。该项目旨在将现有的屋顶改造为光伏发电系统,以实现清洁能源的生产和利用,减少对传统能源的依赖,同时可能为业主带来经济收益。
二、前期调研与评估
- 屋顶状况评估
- 对屋顶的结构完整性进行检查,包括屋顶的承重能力。例如,老旧建筑的屋顶可能需要加固才能承受光伏系统的重量。引用自[2]:“屋顶结构检查与加固:根据设计要求,对屋顶结构进行检查和加固,确保光伏组件的安装能够安全可靠。”
- 检查屋顶的朝向和倾斜角度,因为这会影响光伏板的发电效率。一般来说,朝南且倾斜角度合适的屋顶更有利于发电。引用自[3]:“光伏发电系统的设计应充分考虑到屋顶的承重能力、朝向及阴影情况等。比如,朝南的屋顶比朝北的屋顶更加适合安装光伏板,因为阳光更充足。”
- 分析屋顶的阴影情况,周边建筑物、树木等可能造成阴影遮挡,降低发电效率。
- 能源需求分析
- 了解业主的用电需求,包括日用电量、用电峰值等。这有助于确定光伏系统的装机容量。
- 考虑是否有将多余电量并网出售的需求,如果有,则需要满足当地电网的相关要求。
三、设计方案
- 光伏系统布局
- 根据屋顶的形状、面积和前期评估结果,确定光伏板的最佳布局方式。例如,采用行列式、错列式等布局,以最大限度地利用屋顶空间和阳光照射。

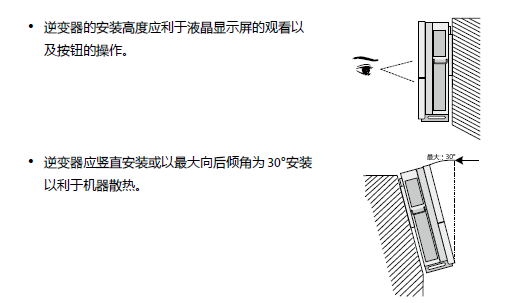

- 合理规划逆变器、配电箱等设备的位置,确保其与光伏板的连接线路最短且便于维护。
- 系统选型
- 光伏板选型:选择合适的光伏板,考虑其转换效率、耐久性、抗阴影能力等因素。引用自[1]:“光伏板:选择合适的太阳能光伏板,材质耐用、高效。”
- 逆变器选型:根据光伏系统的功率和电压要求,选择匹配的逆变器,将光伏板产生的直流电转换为交流电。引用自[1]:“逆变器:将光伏板产生的直流电转换为交流电。”
- 电缆选型:选用合适规格的电缆和连接器,确保电力传输的安全和高效。引用自[1]:“电缆和连接器:连接光伏板和逆变器的电缆和连接器。”
- 支架选型:选择稳固的支架和固定件,以保证光伏板的安装牢固。引用自[1]:“支架和固定件:安装光伏板的支架和固定件。”
四、施工方案
- 施工准备
- 准备施工所需的工具和材料,如光伏板、逆变器、电缆、支架、手工工具(螺丝刀、钳子等)、测量仪器(电压表、电流表等)、安全装备(手套、安全帽、安全带等)。引用自[1]:“工具材料:支架和固定件光伏板逆变器电缆和连接器测量仪器(如电压表、电流表等)手工工具(螺丝刀、钳子等)安全装备(手套、安全帽、安全带等)”
- 对施工人员进行安全培训和技术交底,确保施工过程的安全和质量。
- 施工步骤
- 屋顶清理:确保屋顶表面干净、无杂物,为后续施工创造良好条件。引用自[1]:“清理屋顶:确保屋顶表面干净,无杂物。”

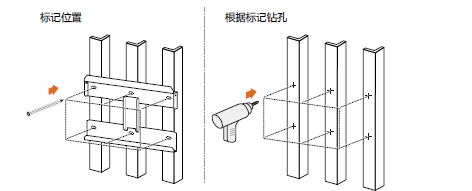

- 支架安装:按照设计要求安装支架,保证支架的水平度和垂直度,确保其安全可靠。引用自[1]:“安装支架:根据设计要求,安装支架,确保支架安全可靠。”
- 光伏板安装:将光伏板放置在支架上并固定好,注意连接的紧固性和线路的连接正确。引用自[1]:“安装光伏板:将光伏板放置在支架上,并固定好。”
- 连接与布线:
- 通过电缆和连接器将光伏板和逆变器连接起来。引用自[1]:“连接光伏板和逆变器:通过电缆和连接器将光伏板和逆变器连接起来。”
- 将逆变器连接到电网或电池系统(如果有储能需求),确保系统的连通性和安全性,合理规划布线路径,避免电缆损坏。引用自[1]:“布线:将逆变器连接到电网或电池系统,确保系统的连通性和安全性。”
- 施工安全措施
- 施工人员必须佩戴合适的安全装备,包括手套、安全帽、安全带等。
- 在高处作业时,确保有稳定的脚手架和安全网等设施,防止人员坠落。引用自[1]:“安全注意事项:戴上合适的安全装备,包括手套、安全帽、安全带等。在高处工作时,确保有稳定的脚手架和安全网等设施。”
- 注意防滑,避免滑倒或跌落等意外事故。引用自[1]:“注意防滑,避免滑倒或跌落。”
五、调试与检测
- 系统调试
- 启动光伏系统,打开逆变器,观察光伏系统的状态,包括设备的运行参数、指示灯等。
- 测试光伏系统的电压、电流等参数,评估光伏系统的效能。引用自[1]:“调试光伏系统:通过测量出来的电压和电流,评估光伏系统的效能。”
- 系统检测
- 进行全面的系统检测,包括电气安全检测、接地检测等,确保系统符合相关标准和规范。
- 根据检测结果对系统进行调整和优化,保证系统的正常运行。引用自[1]:“完成调试:根据测试结果,对光伏系统进行调整和优化,确保其正常运行。”
六、后期维护与管理
- 日常维护
- 定期对光伏板进行清洁,去除灰尘、鸟粪等污渍,以保持光伏板的发电效率。
- 检查电缆、连接器、逆变器等设备的运行状态,及时发现并处理故障隐患。
- 故障维修
- 建立故障响应机制,当系统出现故障时,能够及时安排专业人员进行维修。
- 储备一定的备用设备和零部件,以便快速更换故障部件,减少停电时间。
- 性能监测与优化
- 持续监测光伏系统的发电性能,通过数据分析发现可能存在的问题,如发电效率下降等。
- 根据监测结果对系统进行优化,如调整光伏板的倾斜角度(如果可行)、升级设备等。
七、成本预算
- 设备成本
- 光伏板的采购成本。
- 逆变器、支架、电缆、连接器等设备的成本。
- 施工成本
- 包括人工费用、施工材料费用(如螺丝、胶水等辅助材料)、施工设备租赁费用(如吊车、脚手架等,如果需要)。
- 其他成本
- 前期调研与设计费用。
- 后期维护与管理费用(包括设备更换、人员培训等费用)。
- 可能的并网接入费用(如果需要并网)。
