光伏屋顶发电站施工方案需要详细规划,包括选址、设计、设备选择、安装步骤和安全措施。进行现场勘察确定最佳位置,并绘制施工图。根据设计图纸选择合适设备,如太阳能板、逆变器等,并进行采购。制定详细的施工计划,包括施工顺序、时间安排、资源分配等。进行设备安装,包括支架搭建、太阳能板固定、电缆铺设等。进行系统调试和验收,确保发电效率和稳定性达标。在整个过程中,要严格遵守安全规范,确保施工人员和设备的安全。
以下是一个光伏屋顶发电站施工方案的写作框架:
一、工程概述
- 项目简介
- 说明项目名称、地点,如“本光伏屋顶发电站项目位于[具体地址]”。
- 提及项目规模,例如“总装机容量为[X]kWp”等相关信息。
- 阐述项目的目标,像“旨在利用太阳能资源进行发电,减少对传统能源的依赖,同时满足[特定用电需求或节能减排目标]” .
- 项目背景与意义
- 讲述当前能源形势下发展光伏发电的必要性,“随着传统能源的日益短缺和对环境保护的重视,光伏发电作为一种清洁、可再生能源,在能源结构转型中具有重要意义。屋顶光伏发电站充分利用建筑屋顶空间,不占用额外土地资源,是一种高效的分布式能源利用方式”。
二、施工前期准备
- 屋顶评估
- 面积测量:“准确测量屋顶的可用面积,这将直接影响光伏板的安装数量和发电规模”。
- 结构承载能力评估:“检查屋顶的结构状况,确定其是否能够承受光伏系统的重量,包括光伏板、支架以及在不同气候条件下的附加荷载。必要时进行结构加固设计”。
- 朝向与倾斜角度分析:“分析屋顶的朝向和倾斜角度,以确定最佳的光伏板安装角度,获取最大的日照辐射量” .
- 系统设计
- 光伏板选型:“根据项目需求、预算和当地的日照条件,选择合适的光伏板类型(如单晶硅、多晶硅等),确保其转换效率、耐久性等性能指标满足要求”。
- 逆变器选型:“选择与光伏板功率匹配的逆变器,将直流电转换为交流电,考虑逆变器的转换效率、稳定性和防护等级等因素”。
- 支架系统设计:“设计支架的类型(固定支架或跟踪支架)、材质(如铝合金、钢等)和结构形式,确保能够牢固地支撑光伏板,并适应屋顶环境”。
- 电气系统设计:“规划电缆的走向、规格和连接方式,以及确定电气保护装置(如熔断器、断路器等)的配置,保证电气系统的安全性和可靠性”。
- 材料与设备准备
- 光伏板:“按照设计数量和规格采购光伏板,并检查其外观是否有损坏、性能是否符合标准”。
- 逆变器:“准备好选定的逆变器及其相关附件,如监控模块等”。
- 支架和固定件:“采购质量合格的支架和固定件,数量应满足安装需求,并进行预组装检查”。
- 电缆和连接器:“根据电气设计方案,采购合适规格的电缆和连接器,确保其电气性能和防火、防晒等防护性能”。
- 其他设备与工具:“准备好施工所需的测量仪器(如经纬仪、万用表等)、手工工具(螺丝刀、扳手等)以及安全装备(安全帽、安全带、防护手套等)” .
三、施工流程
- 屋顶清理与预处理
- 清理屋顶杂物:“清除屋顶表面的灰尘、树叶、杂物等,确保安装表面干净整洁”。
- 修补屋顶缺陷:“对屋顶存在的裂缝、孔洞等缺陷进行修补,防止雨水渗漏到光伏系统内部”。
- 支架安装
- 标记安装位置:“根据设计方案在屋顶上准确标记出支架的安装位置”。

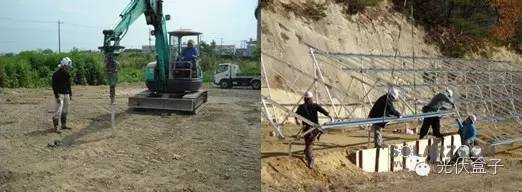

- 安装支架底座:“使用膨胀螺栓或化学锚栓等方式将支架底座牢固地固定在屋顶上”。
- 组装和安装支架:“将支架的各个部件进行组装,并按照标记位置将组装好的支架安装在底座上,调整支架的水平度和垂直度”。
- 光伏板安装

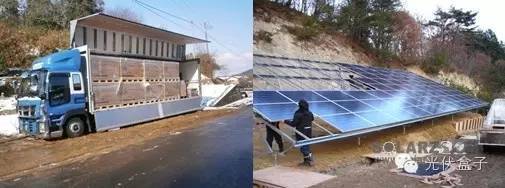

- 光伏板搬运:“采用合适的搬运工具(如吊车、叉车或人力搬运工具)将光伏板搬运到屋顶安装位置附近,搬运过程中要注意避免光伏板受到碰撞和损坏”。

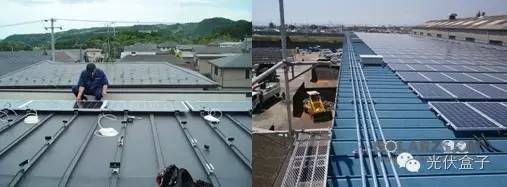

- 光伏板固定:“将光伏板放置在支架上,使用专用的固定件将光伏板牢固地固定在支架上,确保光伏板之间的间距符合设计要求”。
- 电气连接与布线
- 光伏板间连接:“使用电缆和连接器将光伏板按照设计的串并联方式进行连接,连接过程中要确保连接牢固、电气接触良好,并做好防水、绝缘处理”。
- 光伏板与逆变器连接:“将连接好的光伏板组串通过电缆连接到逆变器的直流输入端,注意电缆的标识和极性,防止接错”。
- 逆变器与电网连接:“根据电网接入要求,将逆变器的交流输出端通过电缆连接到配电箱或电网接入点,连接过程中要遵守相关的电气安全规范”。
- 布线安装:“按照设计方案进行电缆的敷设,电缆应沿着支架或线槽整齐排列,避免电缆交叉和架空过长,同时在电缆穿越屋顶孔洞、墙壁等部位时要做好防火、防水、密封处理”。
- 接地系统安装
- 光伏板接地:“将光伏板的金属边框通过接地电缆连接到接地装置,接地电阻应满足设计要求”。
- 支架接地:“支架应与屋顶的接地系统可靠连接,确保整个光伏系统的电气安全性”。
- 电气设备接地:“逆变器、配电箱等电气设备的金属外壳也应进行接地处理”。
四、调试与检测
- 系统调试
- 逆变器调试:“开启逆变器,按照逆变器的操作手册进行参数设置和调试,检查逆变器的运行状态、输出电压和频率等参数是否正常”。
- 光伏板性能检测:“使用专业的检测设备(如光伏组件测试仪)对光伏板的开路电压、短路电流、最大功率点等性能指标进行检测,确保光伏板的发电性能符合要求”。
- 电气系统调试:“检查整个电气系统的连接是否正确,测试各部分的电压、电流、绝缘电阻等电气参数,确保电气系统的安全、稳定运行”。
- 并网检测
- 电能质量检测:“在并网前,使用电能质量分析仪对逆变器输出的电能质量进行检测,包括电压偏差、频率偏差、谐波含量等指标,确保电能质量符合电网接入要求”。
- 保护功能测试:“测试电气系统的过流、过压、欠压、漏电等保护功能是否正常,确保在异常情况下能够及时切断电路,保护设备和人员安全”。
- 并网申请与操作:“向当地电网公司提交并网申请,在获得批准后,按照电网公司的要求进行并网操作”。
五、质量控制
- 质量标准
- 引用相关的国家标准、行业标准和地方标准,如《光伏发电工程验收规范》等,明确项目的质量验收标准。
- 质量控制措施
- 材料与设备质量控制:“对采购的材料和设备进行严格的质量检验和验收,要求供应商提供产品质量合格证明、检测报告等文件,对不符合质量要求的材料和设备坚决拒收”。
- 施工过程质量控制:“建立质量检查制度,在施工过程中对各个施工环节进行质量检查,如支架安装的垂直度、光伏板的固定牢固程度、电气连接的可靠性等,发现问题及时整改”。
- 成品保护:“在施工过程中要注意对已安装的光伏组件、电气设备等
成品
