桁架加固图纸设计是确保结构安全的关键步骤。在施工周期中,圈梁作为关键支撑构件,其加固工作需要精确执行。验收阶段,应依据相关规范和标准对加固效果进行严格检查,包括但不限于材料质量、施工工艺、结构稳定性等方面。通过这些措施,可以确保加固后的桁架结构达到预期的安全与功能要求,保障建筑的长期使用安全。

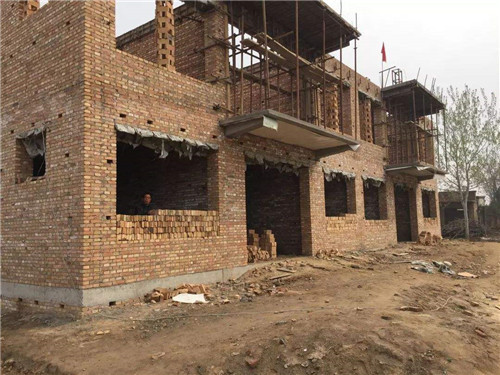

砖混结构圈梁加固方法
砖混结构的房屋由于其建造年代较早,随着使用年限的增长,可能会出现各种质量问题。为了提高房屋的安全性和稳定性,常常需要对圈梁进行加固。以下是几种常见的砖混结构圈梁加固方法:
1. 粘贴碳纤维布或钢板
- 原理:通过在圈梁表面粘贴碳纤维布或钢板,增加圈梁的抗弯和抗剪强度。
- 优点:施工简便,对原有结构影响小,工期短。
- 缺点:成本较高,需要定期维护和检查。
- 适用范围:适用于轻度至中度损伤的圈梁加固。

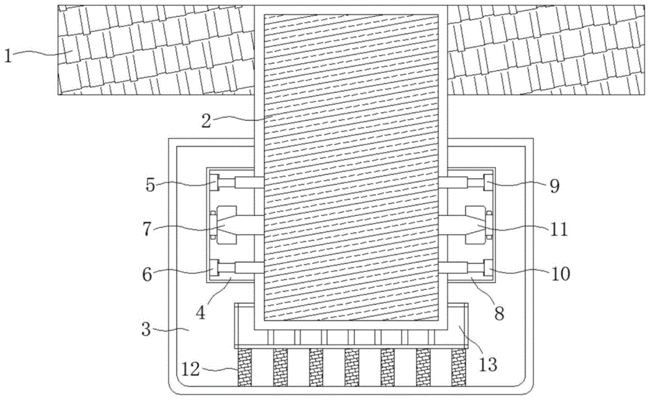

2. 增大截面加固
- 原理:通过在圈梁的侧面或底部增加混凝土,扩大圈梁的截面尺寸,从而提高其承载能力。
- 优点:加固效果显著,适用于严重损伤的圈梁。
- 缺点:施工难度较大,工期较长,对室内空间有一定影响。
- 适用范围:适用于需要大幅度提高承载能力的圈梁加固。
3. 开洞加固
- 原理:在圈梁上开洞,插入钢筋或钢绞线,然后灌注高强度砂浆或混凝土,增强圈梁的整体性和稳定性。
- 优点:可以针对性地加强特定部位,提高局部强度。
- 缺点:施工复杂,需要精确操作。
- 适用范围:适用于局部损伤严重的圈梁加固。
4. 一侧包钢加固
- 原理:在圈梁的一侧或两侧包裹钢板,通过焊接或螺栓固定,增强圈梁的抗弯和抗剪能力。
- 优点:施工相对简单,加固效果明显。
- 缺点:成本较高,对室内空间有一定影响。
- 适用范围:适用于需要快速加固且对空间影响不大的场合。
5. 安装过梁
- 原理:在圈梁上方或下方安装新的过梁,分担原有圈梁的荷载,减轻其负担。
- 优点:可以有效分散荷载,提高整体结构的稳定性。
- 缺点:施工复杂,需要重新设计和施工。
- 适用范围:适用于需要彻底解决荷载问题的场合。

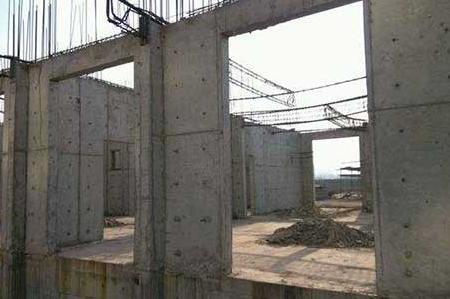

增设圈梁的加固机理
增设圈梁的加固机理主要包括以下几个方面:
- 加强房屋的整体性:圈梁的约束作用减小了预制板散开及墙体出平面倒塌的危险性,使纵、横墙能保持为一个整体的箱形结构,有效抵御来自任何方向的水平地震作用。
- 提高楼盖的水平刚度:圈梁作为楼盖的边缘构件,提高了楼盖的水平刚度,同时箍住楼(屋)盖,增强了楼盖的整体性。
- 限制墙体斜裂缝的开展和延伸:圈梁可限制墙体斜裂缝的开展和延伸,使墙体裂缝仅在两道圈梁之间的墙段内发生,使墙体的抗剪强度得以充分发挥,提高墙体的稳定性。
施工注意事项
- 新增圈梁在楼面标高的同一平面内闭合。
- 圈梁现浇,钢筋混凝土强度等级C25。截面采用200mm×240mm。纵筋采用4φ12;箍筋采用6.gif200 ,按规范外加柱和钢拉杆锚固点两侧各500mm范围内加密。
- 增设的圈梁与原结构墙体可靠连接,在每开间中间点设置钢筋混凝土销键,销键截面采用180mm×240mm,入墙深度180mm,配4φ8钢筋和2φ6箍筋。
- 圈梁与墙体连接的孔洞应冲洗干净。圈梁连续浇筑,顶面做泛水,底面做滴水槽。
结论
砖混结构的圈梁加固是一项复杂的工程,需要根据具体情况选择合适的加固方法。在施工过程中,应严格遵守相关规范和技术要求,确保加固效果和房屋的安全性。
