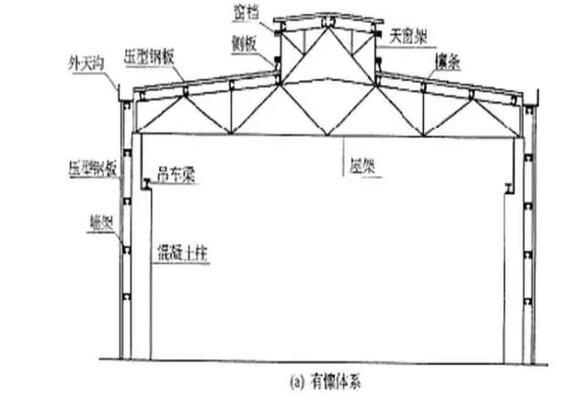

厂房钢结构高清图纸展示了一座现代化工业设施的详细构造。该图纸包含多个关键部分，如柱子、梁、桁架和支撑结构。钢结构设计采用了先进的材料和技术，确保了结构的强度和稳定性。图纸上还标注了各种尺寸和公差，以确保施工的准确性。该图纸还包含了一些重要的细节，如螺栓孔、焊接点和焊缝等。这些细节对于理解整个钢结构的设计和施工过程至关重要。这张厂房钢结构高清图纸为建筑工程师提供了详细的参考和指导，有助于确保工程的顺利进行。

钢结构厂房的内部构造

钢结构厂房作为一种现代化的建筑形式，因其施工方便、成本低、效率高、结构稳定等特点，在工业建筑中得到了广泛应用。其内部构造主要包括以下几个部分：

1. 钢结构框架

钢结构框架是轻钢结构厂房的核心部分，主要由钢柱、钢梁等构件组成。这些构件通过焊接、螺栓连接等方式形成一个稳定的整体，支撑着整个厂房的重量。钢结构框架具有强度高、重量轻、便于运输和安装等特点，是轻钢结构厂房的重要基础。

2. 屋面系统

屋面系统是轻钢结构厂房的重要组成部分，主要包括屋面板、防水层、保温层等。屋面板通常采用压型钢板或夹芯板等材料，具有良好的防水性能和耐久性。防水层则能有效防止雨水渗透，保护厂房内部不受潮湿影响。保温层则能起到隔热、保温的作用，提高厂房的舒适度和节能性能。

3. 墙面系统

墙面系统主要由墙面板、保温材料、防水材料等构成。墙面板通常采用轻质板材，如彩钢板、铝塑板等，既美观又实用。保温材料能有效隔绝室内外温度，提高厂房的保温性能。防水材料则能防止雨水侵入，保护墙面不受损坏。

4. 吊车梁和制动梁（或制动桁架）

吊车梁和制动梁（或制动桁架）主要承受吊车竖向及水平荷载，并将这些荷载传到横向框架和纵向框架上。

5. 支撑体系

支撑体系包括屋盖部分的支撑和柱间支撑等，它一方面与柱、吊车梁等组成钢结构厂房的纵向框架，承担纵向水平荷载；另一方面又把主要承重体系由个别的平面结构连成空间的整体结构，从而保证了钢结构厂房所必需的刚度和稳定。

6. 横向框架

横向框架是由柱和支承的屋架或屋盖横梁组成，是钢结构厂房的主要承重体系，承受结构的自重、风、雪荷载和吊车的竖向与横向荷载，并把这些荷载传递到基础。

7. 墙架

墙架承受墙体的自重和风荷载。

8. 其他构件

除了上述主要部分外，轻钢结构厂房还包括门窗、通风设备、电气设备等辅助构件。这些构件虽然在整个厂房中占比较小，但对于厂房的正常使用和舒适度有着重要影响。例如，门窗能保证室内外空气流通和采光需求；通风设备则能确保厂房内部空气新鲜、干燥；电气设备则满足厂房的照明、动力等需求。

综上所述，钢结构厂房的内部构造复杂而精巧，各部分相互协作，共同构成了一个稳定、实用、美观的轻钢结构厂房。
