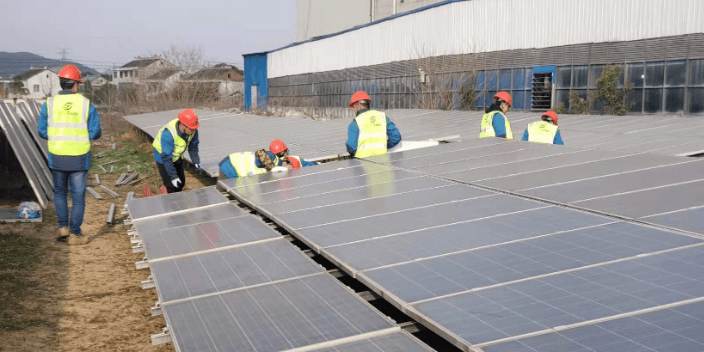

光伏屋顶安装方式的对比分析图展示了几种常见的光伏屋顶安装方法,包括支架式安装、斜面式安装和地面式安装。每种安装方法都有其优缺点,如支架式安装稳定性好,但成本较高;斜面式安装成本低,但需要较大的倾斜角度;地面式安装安装简便,但占地面积较大。用户在选择安装方式时,应根据自身需求和条件进行综合考虑。
光伏屋顶安装方式对比分析
为了更好地理解不同光伏屋顶安装方式的特点,以下是对常见安装方式的对比分析图:
安装方式 | 适用屋顶类型 | 安装特点 | 优缺点 |
---|---|---|---|
水平屋顶光伏 | 平屋顶(坡度<5%) | - 光伏阵列按最佳角度安装 - 采用常规晶硅光伏组件 | - 经济性好 - 发电量大 - 安装简便 |
倾斜屋顶光伏 | 向正南、东南、西南、正东或正西倾斜的屋顶 | - 按最佳角度或接近最佳角度安装 - 采用常规晶体硅光伏组件 | - 发电量大 - 成本低 - 美观性好 |
钢结构小屋 | 平屋顶 | - 支柱加高设置屋顶光伏发电站 - 不影响屋顶的可动空间 | - 不影响屋顶使用 - 通风良好 |
支架安装 | 平屋顶 | - 电池组件用金属框架支撑 - 设定倾角 | - 效率高 - 温度低 |
独立安装 | 平屋顶 | - 电池组件安装在平行于屋顶的框架上 - 离屋顶10~20cm高 | - 通风良好 - 效率高 |
直接安装 | 普通屋顶 | - 电池组件直接安装在屋顶覆盖物上 | - 安装简便 |
一体化安装 | 朝向和倾角适宜的屋顶 | - 电池组件安装在屋顶椽子上 - 替代常规屋顶覆盖物 | - 通风良好 - 维护方便 |
详细说明
- 水平屋顶光伏
- 适用屋顶类型:平屋顶(坡度<5%)
- 安装特点:光伏阵列可以按最佳角度安装,采用常规晶硅光伏组件。
- 优点:经济性好,发电量大,安装简便。
- 缺点:增加屋顶承重。

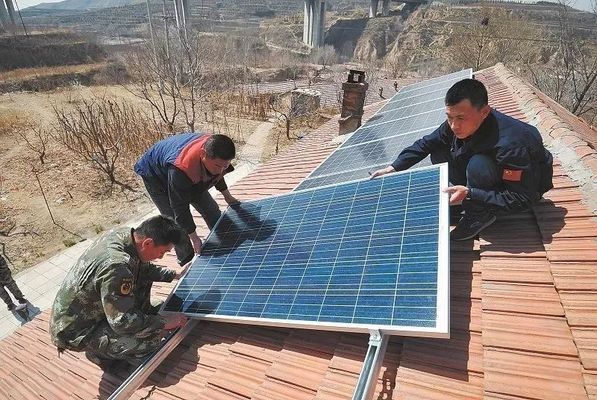

- 倾斜屋顶光伏
- 适用屋顶类型:向正南、东南、西南、正东或正西倾斜的屋顶
- 安装特点:按最佳角度或接近最佳角度安装,采用常规晶体硅光伏组件。
- 优点:发电量大,成本低,美观性好。
- 缺点:安装复杂度较高。
- 钢结构小屋
- 适用屋顶类型:平屋顶
- 安装特点:支柱加高设置屋顶光伏发电站,不影响屋顶的可动空间。
- 优点:不影响屋顶使用,通风良好。
- 缺点:安装成本较高。

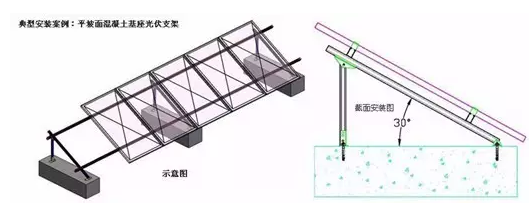

- 支架安装
- 适用屋顶类型:平屋顶
- 安装特点:电池组件用金属框架支撑,设定倾角。
- 优点:效率高,温度低。
- 缺点:增加屋顶承重,风应力大。
- 独立安装
- 适用屋顶类型:平屋顶
- 安装特点:电池组件安装在平行于屋顶的框架上,离屋顶10~20cm高。
- 优点:通风良好,效率高。
- 缺点:维护困难。
- 直接安装
- 适用屋顶类型:普通屋顶
- 安装特点:电池组件直接安装在屋顶覆盖物上。
- 优点:安装简便。
- 缺点:工作温度高,维护困难。
- 一体化安装
- 适用屋顶类型:朝向和倾角适宜的屋顶
- 安装特点:电池组件安装在屋顶椽子上,替代常规屋顶覆盖物。
- 优点:通风良好,维护方便。
- 缺点:适用范围有限。
通过以上对比分析,可以根据具体屋顶类型和需求选择最合适的光伏安装方式。
