屋顶光伏组件安装技术指南，，随着全球对可再生能源需求的增加，屋顶光伏系统因其经济性和环保性而日益受到青睐。本指南旨在指导您选择合适的光伏组件，确保系统高效运行并延长其使用寿命。根据屋顶的朝向、地理位置和气候条件选择适宜的光伏组件类型。考虑组件的功率、效率、耐久性和成本效益。建议定期进行维护检查，以保证系统的长期稳定运行。
屋顶光伏组件安装技术
安装屋顶光伏组件是一项复杂且技术要求较高的工程，涉及多个环节，从前期的准备到最终的调试，每一个步骤都至关重要。以下是详细的安装技术和注意事项：
1. 前期准备工作
- 现场调查：在安装前，必须对屋顶结构、面积、朝向、周围环境等进行全面勘测，确保光伏系统安装的可行性和安全性。
- 设备选择：选择知名品牌的光伏组件、逆变器和支架等关键设备，确保光伏系统的稳定性和高效性。同时，关注设备的质保期和售后服务，降低后期维护成本。

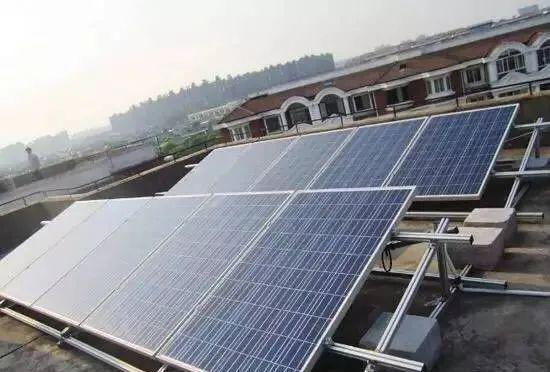

2. 支架安装
- 屋面清理：将要测量定位的屋面垃圾清理出场并打扫干净。
- 测量定位：根据基础布置图确定每个支脚安装点的位置。
- 支脚底座安装：在安装点的位置，根据支脚底座孔距在楼面上打孔，孔的直径、深度直径根据膨胀螺栓尺寸而定。
- 安装支脚：用膨胀螺栓将支脚固定在屋面上，要求与水平面垂直。
- 安装横向支撑：根据图纸确定横向支撑长度，用连接件将横向支撑与支脚连接。
- 安装轨道：根据图纸要求选择轨道长度，确定轨道方向。
- 安装斜支撑：确保支架结构的稳定性。

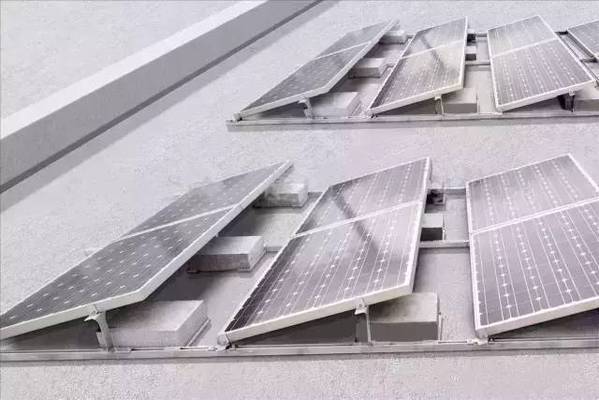

3. 光伏组件安装
- 组件检测：安装组件前，应根据组件参数对太阳电池组件进行抽测检查，其参数值应符合产品出厂指标。一般测试项目有：开路电压与短路电流。应挑选工作参数接近的组件在同一子方阵内，应挑选额定工作电流相等或相接近的组件进行串联。
- 轻拿轻放：安装太阳电池组件时，应轻拿轻放，防止硬物刮伤和撞击表面玻璃。
- 位置调整：组件在基架上的安装位置及接线盒排列方式应符合施工设计规定。组件固定面与基架表面不吻合时，应用铁垫片垫平后方可紧固连接螺丝，严禁用紧拧连接螺丝的方法使其吻合，固定螺栓应加防松垫片并拧紧。
- 电缆连接：按设计的串接方式连接太阳电池组件电缆，插接要紧固，引出线应预留一定的余量。
- 倾斜角度：组件的倾斜角度必须符合设计要求，确保最佳的光照接收效果。
4. 防风和防水处理
- 防风处理：在设计阶段，必须考虑当地可能出现的最大风速，尤其是在风速超过每小时180公里的地区。如果没有女儿墙挡风，阵列间需要考虑防风措施。
- 防水处理：确保支架安装和混凝土桩基安装时不会破坏屋面的防水层。如果是彩钢瓦屋顶，采用夹具安装要比在彩钢瓦上打孔要好；如果彩钢瓦不适合用夹具连接，采用结构胶粘结也是一种选择，如果必须打孔，需要确保所有孔都能正确密封以防水。
5. 并网调试
- 并网调试：安装完成后，进行并网调试，确保光伏系统正常运行，与电网实现互联互通。同时，检查系统的各项性能指标，确保达到设计要求。
6. 后续维护
- 定期检查：定期检查光伏组件的清洁度和支架的稳固性，确保系统的长期稳定运行。
- 故障排除：及时排除系统中的故障，确保系统的高效运行。
通过以上步骤和技术要点，可以确保屋顶光伏组件的顺利安装和长期稳定运行，从而实现高效的绿色能源利用。
