屋顶光伏安装流程高清图展示了从准备阶段到安装完成的各个步骤。需要对屋顶进行评估和清洁，确保没有遮挡物。选择合适的光伏板和逆变器，并进行安装。连接电缆并测试系统，确保一切正常。进行定期的维护和检查，以确保系统的高效运行。整个流程旨在帮助用户了解如何正确地安装和维护屋顶光伏系统，以获得最大的能源效益。
屋顶光伏安装流程概述
屋顶光伏安装是一个涉及多个步骤的过程，从前期的准备工作到最终的系统调试，每一步都需要仔细规划和执行。以下是根据提供的搜索结果整理的屋顶光伏安装流程概述。
1. 开工前的准备工作

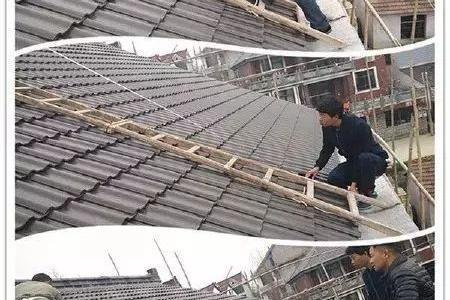

在安装屋顶光伏系统之前，首先需要对施工现场进行调查和了解，确保屋面适合安装光伏系统。对于不适合安装的屋面，如危房或瓦房，应及时与户主沟通并说明情况。
2. 屋顶处理
根据建筑屋顶的设计标准，需要妥善处理屋顶。这包括检测屋面的防水情况，确保不会破坏屋面本身的防水结构层。

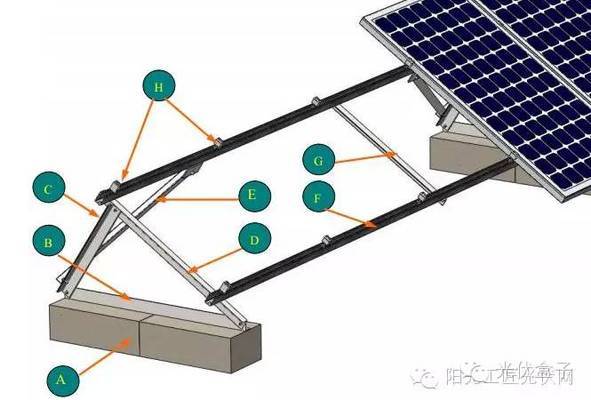

3. 支架安装
支架安装是屋顶光伏安装的关键步骤之一，主要包括以下几个子步骤：
- 屋面清理：清理屋面上的垃圾，确保测量定位的准确性。
- 测量定位：根据基础布置图确定每个支脚安装点的位置。
- 支架底座安装钻孔：在安装点的位置，根据支脚底座孔距在楼面上打孔。

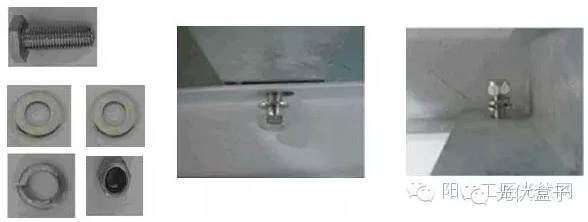

- 安装支脚：用膨胀螺栓将支脚固定在屋面上，并安装防水胶垫与防水平垫圈。
- 安装横向支撑：根据图纸确定横向支撑长度，用连接件将横向支撑与支脚连接。
- 安装轨道：根据图纸要求选择轨道长度，确定轨道方向，用连接件将轨道固定在横向支撑顶部。
- 安装斜支撑：根据图纸，选择斜支撑、斜支撑连接件及斜支撑固定螺栓，将斜支撑固定在图纸指定的位置。
4. 光伏组件安装
光伏组件的安装同样需要遵循一系列规定和步骤：
- 组件的运输与保管：应符合制造厂的专门规定，开箱前必须检查组件的尺寸、品牌、合格证、技术参数、外观等。
- 组件安装前准备：支架的安装工作应通过质量验收，组件的型号、规格应符合设计要求。

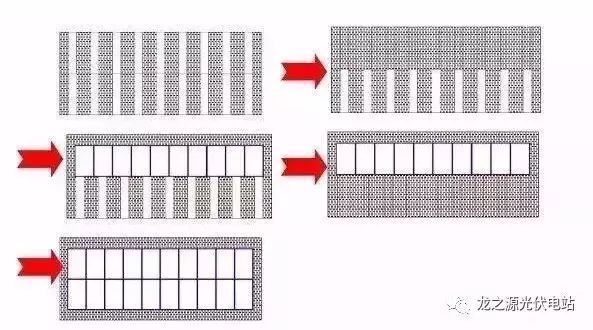

- 组件安装：光伏组件安装应按照设计图纸进行，固定螺栓的力矩值应符合制造厂或设计文件的规定。
- 组件之间的接线：光伏组件连接数量和路径应符合设计要求，组件间接插件应连接牢固。
5. 系统调试与并网
安装完成后，需要对光伏系统进行调试，确保所有组件和设备正常工作。之后，向电力公司提出并网申请，电力公司会派人上门安装电表、签订并网合同，并进行并网调试。
以上就是屋顶光伏安装的基本流程。需要注意的是，具体的安装步骤可能会因不同的设计方案和现场条件而有所差异。在实际操作中，应严格按照制造商的指导和当地的相关规定进行。
