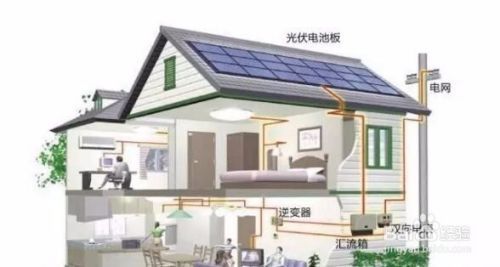

屋顶光伏发电系统是一种利用太阳能发电的绿色能源方式，其安装方法主要包括以下几个步骤：选择合适的光伏板，根据屋顶面积和光照条件确定所需光伏板的数量和型号；进行地面基础施工，确保光伏板的稳定安装；连接光伏板与逆变器，将直流电转换为交流电供家庭或商业用电；进行系统的调试和测试，确保发电效率和稳定性。在安装过程中，应注意保护屋顶结构，避免对屋顶造成损害，并遵守当地法规和标准。

屋顶光伏发电安装方法

一、按屋顶类型的安装方式

（一）水平屋顶安装

1. 特点
   • 屋顶坡度小于5%（2.86度）为平屋顶，在平屋顶上，光伏阵列可按最佳角度安装，能获得最大发电量。可采用常规晶硅光伏组件，减少组件投资成本，经济性相对较好。
2. 安装要点
   • 要先确定光伏阵列的最佳安装角度，以确保最大发电效率。
   • 合理规划组件布局，避免组件之间相互遮挡。

（二）倾斜屋顶安装

1. 特点
   • 在北半球，向正南、东南、西南、正东或正西倾斜的屋顶均可安装光伏阵列。正南方向的倾斜屋顶，可按最佳角度或接近最佳角度安装，获得较大发电量。能采用常规晶体硅光伏组件，性能好、成本低，经济性佳，并且与建筑物功能不冲突，可与屋顶紧密结合，美观性较好。
2. 安装要点
   • 对于不同朝向的倾斜屋顶，需根据当地日照情况调整光伏组件的朝向和角度。
   • 要确保安装牢固，考虑屋顶的倾斜度对组件固定的影响。

（三）钢结构小屋安装

1. 特点
   • 将支柱加高设置屋顶光伏发电站，在屋顶上建造遮阳小屋，不影响屋顶的可动空间。台架安装采用混凝土基础太阳能电站形式，为保证发电量，根据地区地理位置，结合实际情况确定倾角，使前排组件不遮挡后排组件之间的空间。
2. 安装要点
   • 建造钢结构小屋时，要保证其结构稳固，能够承受光伏组件的重量。
   • 准确确定混凝土基础的位置和尺寸，以确保台架安装的稳定性。

二、按组件与屋顶关系的安装方式

（一）支架安装

1. 特点
   • 电池组件用一个金属框架支撑，并呈现一个预先设定好的倾角。用支架安装的方阵，通过用螺钉将支架固定在屋顶上。这种方式会增加屋顶承重及风应力等问题，但气流通路完全环绕电池组件周围，组件可保持相对较低工作温度，从而提高了效率。有些支架安装方式还可以按季节调节倾角，以提高光伏系统效率。
2. 安装要点
   • 选择合适强度和材质的支架，根据屋顶类型（如平屋顶或斜屋顶）确定支架的固定方式。
   • 安装支架时要确保其水平度和垂直度在允许偏差范围内，保证光伏组件安装后的平整度。

（二）独立安装

1. 特点
   • 将电池组件安装在屋顶上的框架上，这个框架平行于屋顶的倾角，并且离屋顶10 - 20cm高。独立安装方式为方阵提供了空气自由流动的通路。缺点是维护方阵和更换屋顶材料都比较困难。
2. 安装要点
   • 安装框架时要保证其与屋顶的平行度，确保组件安装后的稳定性。
   • 考虑如何方便日后的维护和检修工作，如预留检修通道等。

（三）直接安装

1. 特点
   • 将电池组件直接安装在普通屋顶的覆盖物上，不需支撑框架和横杆。直接安装系统的空气流不能在方阵组件周围流动，导致组件工作温度比其他安装方式大约高20度。由于不能完全观察到方阵的电气连接情况，给分析、修理和维护都带来困难。
2. 安装要点
   • 在安装前要对屋顶覆盖物进行检查，确保其能够承受组件的重量且表面平整。
   • 尽量优化电气连接布局，方便日后可能的检查和维护。

（四）一体化安装

1. 特点
   • 将电池组件直接安装在屋顶的椽子上，并用电池组件取代了常规的屋顶覆盖物。这种安装方式适合于屋顶朝向和倾角都适宜日光照射的场合使用。系统很容易通风，可保证电池方阵运行在效率较高的工作温度下。由于太阳电池板的连接线路都暴露在阁楼中，这样很容易检查和维修线路。
2. 安装要点
   • 要确保电池组件与椽子的连接牢固可靠。
   • 对暴露在阁楼中的线路进行合理规划和保护，防止线路损坏。

三、施工步骤

1. 施工前准备
   • 调查施工现场：开工前先调查、了解施工现场，对危房、瓦房等不具备安装条件的屋面要及时和户主说明情况，禁止安装。
   • 处理屋顶：根据建筑屋顶的设计标准，妥善处理屋顶，对屋面的防水情况进行检测，要确保做到不会破坏屋面本身的防水结构层。
   • 物资准备：物资准备完成，产品安装前，开箱检查铭牌数据，产品外表应无损坏，还须对照清单查收零部件与携带的件。
   • 电缆准备：标明电缆的编号、起始点、终点、型号准备好；编号管打印完成。
   • 现场会议：在施工前开一次现场会议，讲清工作任务、施工要求和有关注意事项。
2. 屋面支架安装
   • 屋面清理：把要测量定位的屋面垃圾清理出场并打扫干净屋面。
   • 测量定位：根据基础布置图确定每个支脚安装点的位置。
   • 支架底座安装钻孔：在安装点的位置，根据支脚底座孔距在楼面上打孔，孔的直径、深度根据膨胀螺栓尺寸而定。
   • 安装支脚：根据图纸确定前后支脚尺寸，确定好前后支脚位置后，用膨胀螺栓将支脚固定在屋面上（注：必须安装防水胶垫与防水平垫圈），要求与水平面垂直。
   • 安装横向支撑：根据图纸确定横向支撑长度，用连接件将横向支撑与支脚连接（注：两管连接部必须在连接件的中间位置）。
   • 安装轨道：根据图纸要求选择轨道长度，确定轨道方向，用连接件将轨道固定在横向支撑顶部，根据图纸尺寸用螺栓将轨道固定在轨道固定件一侧。
   • 安装斜支撑：根据图纸，选择斜支撑、斜支撑连接件及斜支撑固定螺栓，将斜支撑固定在图纸指定的位置。
3. 光伏组件安装
   • 安装前准备
     • 组件的运输与保管应符合制造厂的专门规定。电池组件开箱前必须检查，对照合同、设计、供货单检查组件的尺寸、品牌、合格证、技术参数、外观等，并组织做好开箱检查见证，检查合格后使用。
     • 组件安装前支架的安装工作应通过质量验收。组件的型号、规格应符合设计要求，组件的外观及各部件应完好无损，安装人员应经过相关安装知识培训和技术交底。
   • 组件安装
     • 光伏组件安装应按照设计图纸进行，组件固定螺栓的力矩值应符合制造厂或设计文件的规定，组件安装允许偏差应符合规定（如倾斜角度偏差、相邻组件间偏差、组件边缘高度偏差等）。-
