光伏屋顶设计方案怎么写(光伏屋顶设计)

光伏屋顶设计是近年来越来越受到重视的可再生能源应用之一。该设计旨在通过在屋顶安装太阳能电池板来收集太阳能,并将其转化为电能,以供建筑物使用或储存于电池中。以下是撰写光伏屋顶设计方案的基本步骤:,,1. 项目概述:首先描述光伏屋顶项目的目标和预期效果,包括发电量、投资回报期等。,2. 地理位置分析:考虑地理位置对光伏系统性能的影响,如纬度、海拔、气候条件等。,3. 技术选择:根据地理位置和需求选择合适的太阳能电池板类型,例如单晶硅或多晶硅。,4. 结构设计:设计屋顶结构,确保有足够的承重能力和良好的防水性能。,5. 电气设计:设计电气系统,包括逆变器、电缆和配电箱等。,6. 成本估算:进行成本评估,包括材料、安装和运营维护费用。,7. 环境影响评估:评估光伏屋顶对周围环境的潜在影响,并采取相应措施减轻负面影响。,8. 融资计划:制定融资方案,可能包括政府补贴、银行贷款或其他金融支持。,9. 施工计划:制定详细的施工时间表和里程碑,确保项目按计划进行。,10. 运维管理:规划光伏屋顶的维护和管理策略,确保长期稳定运行。

以下是一份关于光伏屋顶设计方案撰写的指南:

一、项目概述

  1. 项目背景
    • 介绍屋顶的基本情况,例如屋顶所属建筑的类型(住宅、商业建筑、工业厂房等)、地理位置等。如果是特定地区的项目,还可以提及当地的气候条件,如年平均日照时长、日照强度、降水情况等。例如,“本项目位于[具体地区],该地区属于[气候类型],年平均日照时长可达[X]小时,日照充足,非常适合建设光伏屋顶项目。”
  2. 项目目标
    • 明确项目的预期成果,比如是为了实现建筑的部分或全部用电自给,还是为了参与电网的分布式发电项目以获取收益等。例如,“本光伏屋顶设计的目标是满足建筑[X]%的用电需求,减少对传统电网的依赖,同时将多余电量并入电网获取经济收益。”

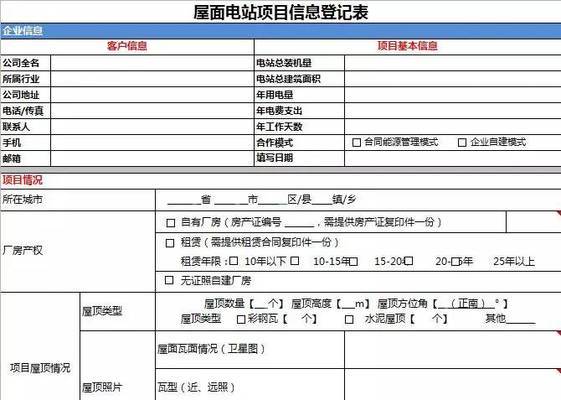

二、屋顶条件评估

  1. 面积与空间布局
    • 准确测量屋顶的可用面积,包括形状、朝向等信息。对于形状不规则的屋顶,要详细说明各个部分的尺寸。例如,“屋顶呈[形状],总面积为[X]平方米,其中朝向正南方向的面积为[X]平方米,朝向东南方向的面积为[X]平方米。”
    • 考虑屋顶上的障碍物,如烟囱、通风口、空调外机等设备的位置和尺寸,以及它们对光伏组件布局的影响。“屋顶上存在[数量]个烟囱,其直径为[X]米,高度为[X]米,位于[具体位置],在设计光伏组件布局时需要避开这些区域。”
  2. 结构承载能力
    • 分析屋顶的结构类型(如混凝土结构、钢结构等),评估其能否承受光伏系统的重量。如果需要增强屋顶承载能力,要提出相应的措施。“经检测,屋顶为[结构类型],目前的承载能力为[X]千克/平方米,而光伏系统预计重量为[X]千克/平方米,需要对屋顶进行[具体加固措施]以满足承载要求。”
  3. 屋顶防水与排水
    • 检查屋顶的防水状况,对于存在渗漏风险的区域要提前处理。同时,要确保光伏系统的安装不会影响屋顶的正常排水功能。“屋顶防水层有[描述防水状况,如局部老化]的情况,在安装光伏系统前,需要对防水层进行[修复或更新措施]。屋顶排水坡度为[X]度,设计光伏组件布局时应避免阻碍雨水流向排水口。”

三、光伏系统设计

  1. 光伏组件选型
    • 根据屋顶条件、项目预算和性能要求选择合适的光伏组件。可以比较不同类型(如单晶硅、多晶硅、薄膜等)光伏组件的优缺点。“综合考虑项目的实际情况,本项目选用单晶硅光伏组件,其具有较高的转换效率(可达[X]%),虽然成本相对较高,但在有限的屋顶面积上能够产生更多的电能。”

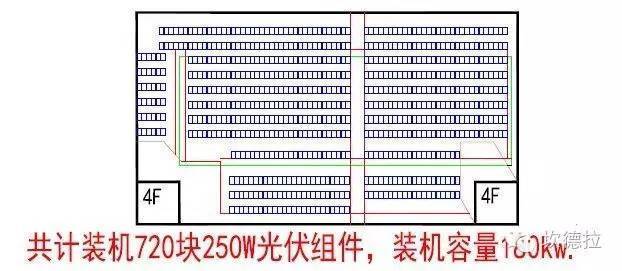

  2. 组件布局与安装方式
    • 确定光伏组件在屋顶上的布局方式,要考虑朝向、间距等因素以减少阴影遮挡,提高发电效率。对于安装方式,可以选择固定支架安装或者跟踪支架安装(如果条件允许)。“光伏组件将按照[具体布局方式,如行列式布局]进行安装,组件朝向为正南偏西[X]度,相邻组件之间的间距为[X]厘米,以确保在不同时段都能最大程度地接收阳光照射。采用固定支架安装方式,支架材质为[具体材质],具有良好的耐候性和稳定性。”
  3. 逆变器选型
    • 根据光伏系统的功率和电网接入要求选择合适的逆变器。逆变器的类型有集中式、组串式和微型逆变器等。“本项目选用组串式逆变器,其功率为[X]千瓦,能够更好地适应不同光照条件下光伏组件的输出特性,提高系统的发电效率和可靠性,并且便于后期的维护和扩展。”
  4. 电气系统设计
    • 包括直流布线和交流布线的设计,要确保线路安全、高效地传输电能。“直流布线采用[电线规格]的电缆,按照[布线方式]连接光伏组件和逆变器。交流布线则根据电网接入点的位置和建筑内部电气系统的布局进行设计,电缆规格为[具体规格],同时要设置必要的保护装置,如断路器、熔断器等。”

四、系统性能预测

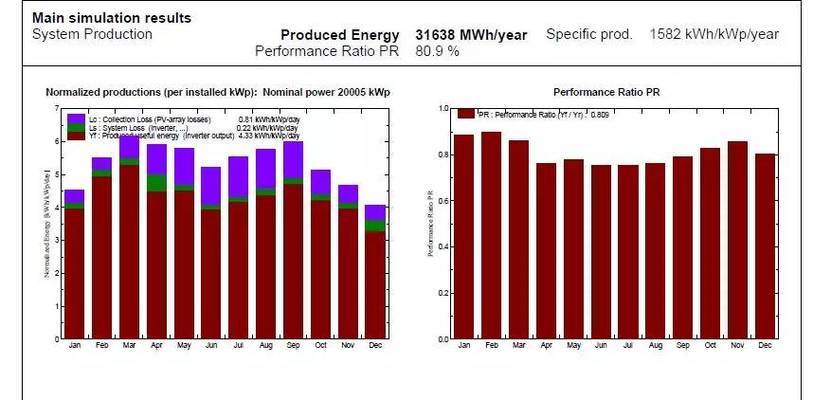

  1. 发电量预测

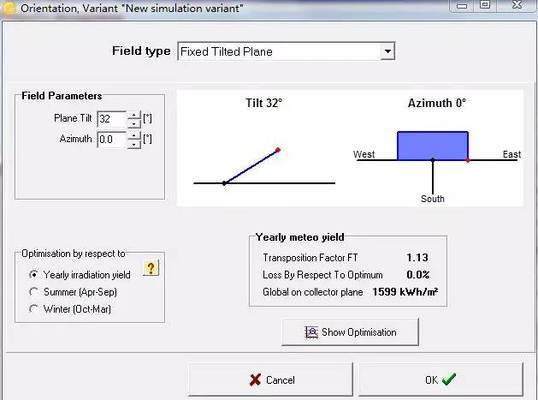

    • 根据当地的光照资源数据、光伏组件的性能参数和系统的安装规模,预测光伏系统的年发电量。“通过使用专业的光伏发电模拟软件,结合当地的太阳辐射数据和所选光伏组件的光电转换效率,预计本光伏屋顶系统的年发电量为[X]度。在夏季光照充足时,月发电量可达[X]度,冬季由于日照时间缩短和光照强度减弱,月发电量约为[X]度。”
  2. 系统效率分析
    • 分析影响系统效率的因素,如光伏组件的转换效率、逆变器效率、线路损耗等,并计算系统的综合效率。“光伏组件的转换效率为[X]%,逆变器效率在[X]% - [X]%之间,考虑到线路损耗约为[X]%,本光伏系统的综合效率预计为[X]%。”

五、监控与维护系统

  1. 监控系统设计
    • 建立光伏系统的监控系统,实时监测系统的运行状态,如发电量、组件温度、逆变器工作状态等。“监控系统将采用[具体监控技术或设备],通过传感器采集光伏系统各个关键部位的运行数据,然后将数据传输到监控中心(可以是本地服务器或者云端平台),以便及时发现故障并进行处理。”
  2. 维护计划与措施
    • 制定维护计划,包括定期检查、清洁、故障排除等内容。“计划每[时间间隔]对光伏组件进行一次清洁,每[检查周期]对电气系统进行全面检查,包括检查电缆连接是否松动、逆变器是否正常工作等。当出现故障时,维护人员将根据监控系统提供的故障信息,及时采取相应的维修措施,如更换故障组件、修复线路等。”

六、成本分析与投资回报

  1. 初始投资成本
    • 详细列出光伏屋顶系统的各项成本,包括光伏组件、逆变器、支架、安装费用、监控系统等。“光伏组件的成本为[X]元,逆变器成本为[X]元,支架及安装费用共计[X]元,监控系统成本为[X]元,其他费用(如运输、设计等)为[X]元,初始投资总成本为[X]元。”
  2. 运行与维护成本
    • 估算系统运行过程中的维护、管理等成本。“每年的运行与维护成本预计为[X]元,主要包括定期检查和清洁的人工费用、设备更换费用以及监控系统的运行费用等。”
  3. 投资回报分析
    • 根据发电量预测、当地电价以及相关的补贴政策(如果有),分析项目的投资回报期和长期收益。“按照当地的电价为[X]元/度,加上[如果有补贴政策,说明补贴金额]的补贴,预计本项目的投资回报期为[X]年。在项目运行[X]年后,将累计产生[X]元的收益。”

七、安全与合规
