钢结构桁架设计

娄底钢结构设计 5小时前 08:30:03 1 抢沙发
钢结构桁架设计是结构工程中的一个重要部分,它涉及到对桁架的几何形状、材料选择、以及连接方式的精确计算和设计。桁架是一种由一系列垂直于弦杆的平面杆件组成的结构,这些杆件通过节点相互连接,形成空间结构。桁架的设计需要考虑其承载能力、稳定性、以及在各种荷载作用下的性能。设计过程中,工程师会使用计算机辅助设计软件来模拟不同的载荷条件,并优化桁架的尺寸和布局,以确保其满足特定的性能要求。桁架的设计还需要考虑施工的可行性,包括制造工艺的复杂性、安装过程中的安全风险以及维护成本。钢结构桁架设计是一个综合性的过程,需要综合考虑多种因素,以确保结构的强度、稳定性和经济效益。

1. 3Ds MAX 中制作螺旋楼梯

在3Ds MAX中制作螺旋楼梯可以通过以下步骤完成:

  1. 打开3Ds MAX软件

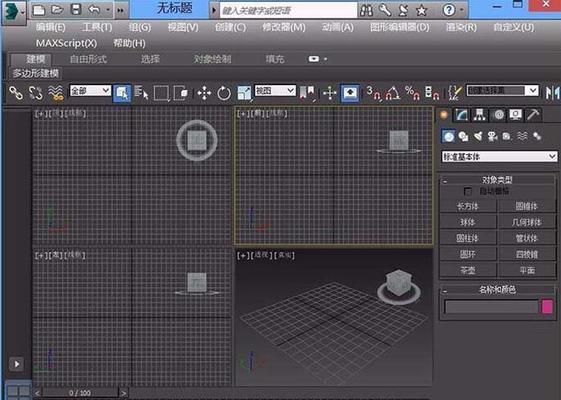

    • 首先打开3Ds MAX软件,进入工作界面。
  2. 创建螺旋楼梯基本体

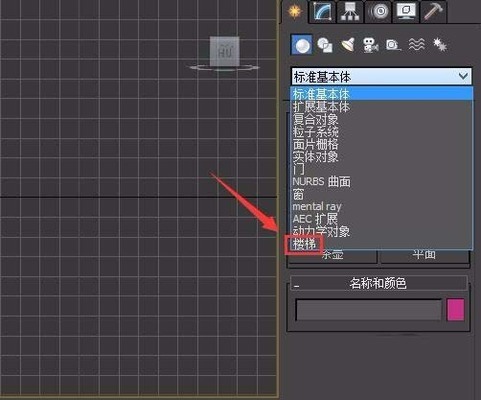

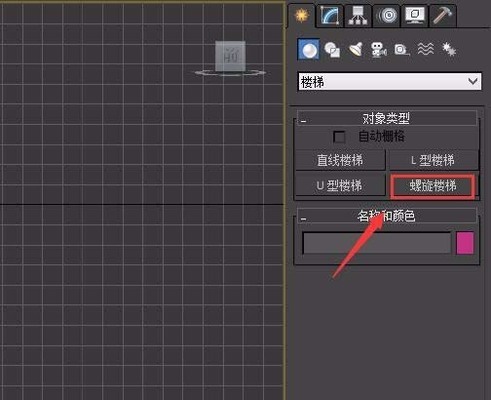

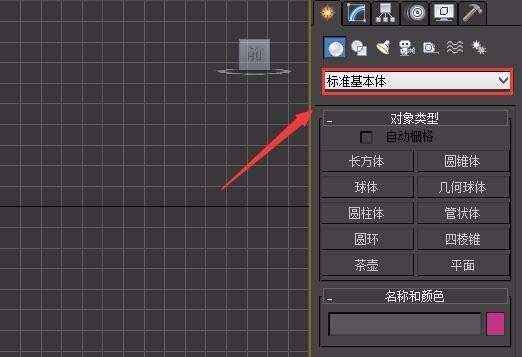

    • 在右侧找到“标准基本体”选项,选择“楼梯”下的“螺旋楼梯”选项。
    • 在透视图中创建一个螺旋楼梯的基本体。
  3. 修改参数

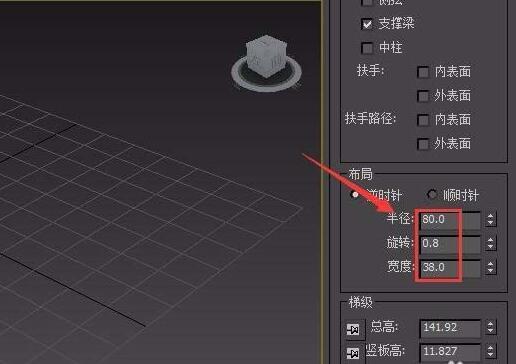

    • 在“修改”面板中,设置螺旋楼梯的参数,如半径、旋转次数、宽度、总高、竖板高等。
    • 例如,设置半径为1200mm,旋转次数为1,宽度为1000mm,总高为3600mm,竖板高为300mm。
  4. 生成几何体
    • 勾选“生成几何体”下的“侧弦”、“中柱”、“扶手”等选项,使螺旋楼梯的结构更加完整。
    • 设置楼梯台阶的厚度,如20mm。
  5. 添加材质
    • 选中楼梯,点击“材质编辑器”,为楼梯附加一个合适的材质球,如白色材质球。
    • 同样地,为扶手和立柱添加相应的材质球,如玻璃材质球。
  6. 细化细节
    • 使用“创建”-“图形”-“线”工具,绘制楼梯立柱的剖面。
    • 选中剖面,使用“修改”面板中的“车削”工具,生成立柱模型。
    • 复制并移动立柱到合适的位置。
  7. 渲染和保存
    • 点击“渲染”图标,进行渲染预览。
    • 最后,点击“保存”图标,将渲染好的螺旋楼梯保存为图片格式。

2. 手动绘制螺旋楼梯

如果你更倾向于手动绘制螺旋楼梯,可以使用CAD软件进行如下操作:

  1. 绘制圆环
    • 画一个圆环,然后以圆心作两条射线,修剪出踏板的形状。
    • 以圆心为圆心作一个圆,作为楼梯的支柱(投影)。
  2. 生成面域
    • 使用region命令将踏板和圆变成面域。
  3. 环形阵列
    • 使用环形阵列命令,将踏板面域进行阵列排列。
    • 逐个向上调节位置(增加Z值),形成楼梯阶梯布局。
  4. 拉伸支柱
    • 拉伸圆面域,形成支柱。
  5. 合并模型
    • 使用并集命令,将所有踏板和支柱合并成一个整体。

3. 注意事项

在设计和制作螺旋楼梯时,需要注意以下几点:

  • 安全性
    • 楼梯部件应光滑、圆润,无突出、尖锐部分。
    • 楼梯坡度要缓,旋转角度不能太大,特别是有老人和小孩的家庭。
    • 楼梯踏板要做好防滑措施,如安装防滑条、防滑垫、防滑凹槽等。
  • 照明
    • 楼梯灯光要柔和而清晰,避免过暗或过亮。
  • 空间感
    • 楼梯最高一级踏步到天花板的高度,需要有两米以上的净空,最低不低于1.8米,否则会产生压迫感。
  • 风格一致
    • 楼梯设计要与房间整体装修风格相一致。

通过以上步骤和注意事项,你可以成功制作出美观且实用的螺旋楼梯。
