屋顶光伏系统设计是实现可再生能源利用的重要环节。光伏支架的安装是确保光伏板稳定、高效运行的关键。根据屋顶的具体条件和光伏板的尺寸，选择合适的支架类型，如固定式或可调式支架。进行详细的测量工作，包括屋顶的倾斜度、承重能力以及光伏板的布局。支架的安装要考虑到风向、日照等因素，以确保光伏系统的最优性能。对安装后的支架进行全面检查，确认其稳定性和安全性，并进行必要的调整。
一、屋顶光伏系统设计的前期准备
（一）场地评估
- 屋顶面积测量：精确测量屋顶的可用面积，这将直接影响光伏系统的规模大小。例如，面积较大的屋顶能够容纳更多的光伏板，从而产生更多的电能。屋顶面积需能够容纳将要安装的光伏系统。
- 屋顶承重能力检测：检查屋顶是否能够承受外加光伏系统的质量，必要时还需要增强屋顶的承重能力。不同类型的屋顶结构（如混凝土屋顶、木质屋顶等）承重能力有所差异，需根据具体情况进行评估和加固处理。
- 屋顶朝向与倾斜度分析：
- 朝向：一般来说，朝南的屋顶能够接收更多的阳光照射，发电量更高。但在实际情况中，东南或西南朝向的屋顶也可用于安装光伏系统，只是发电量会稍有减少。
- 倾斜度：合适的屋顶倾斜度有助于提高光伏板对阳光的接收效率。不同地区的最佳倾斜度会因纬度不同而有所变化，通常与当地纬度相近的倾斜度较为理想。
（二）当地环境与政策调研
- 光照资源评估：了解当地的日照时长、太阳辐射强度等光照资源情况。可以通过查询当地气象数据或者使用专业的太阳能资源评估工具来获取相关信息。光照资源丰富的地区更适合建设屋顶光伏系统。
- 气候条件考虑：包括当地的温度、湿度、风速、降雪量等气候因素。例如，在经常遭受强风、暴雨、冰雹等恶劣天气的地区，需要在光伏系统的设计和安装过程中采取相应的防护措施，如加强支架结构、选用抗冲击的光伏板等。
- 政策法规及补贴政策查询：各级政府可能出台了相关扶持政策，如简化申请流程、提供补贴、税收优惠等，这对屋顶光伏系统的投资收益有着重要影响。了解这些政策有助于更好地规划和设计光伏项目。
二、屋顶光伏系统的组件设计
（一）光伏板选型
- 光伏板类型选择：常见的光伏板类型有单晶硅、多晶硅和薄膜电池等。
- 单晶硅光伏板：转换效率较高，通常在15% - 20%之间，占用空间相对较小，但成本相对较高。
- 多晶硅光伏板：转换效率略低于单晶硅，约13% - 18%，成本相对较低，性价比高，是目前应用较为广泛的一种。
- 薄膜电池：转换效率最低，约6% - 12%，但具有可弯曲、质量轻、弱光性能好等优点，适用于一些特殊场景，如曲面屋顶或者对重量有严格限制的屋顶。
- 光伏板功率确定：根据屋顶面积、当地光照资源以及预期的发电量需求来确定光伏板的功率。一般来说，在光照资源较好的地区，每平方米屋顶面积可安装100 - 200瓦的光伏板。
（二）逆变器选型
- 逆变器功能与类型：逆变器的主要功能是将光伏板产生的直流电转换为交流电，以供家庭或电网使用。逆变器分为集中式逆变器、组串式逆变器和微型逆变器。
- 集中式逆变器：适用于大型光伏电站，功率较大，成本较低，但一旦出现故障，可能会影响整个光伏系统的发电。
- 组串式逆变器：功率适中，可对多个光伏组串进行独立的最大功率点跟踪（MPPT），提高发电效率，并且单个组串式逆变器故障不会影响整个系统的运行，适用于分布式光伏发电系统。
- 微型逆变器：功率较小，通常安装在每个光伏板后面，实现对每个光伏板的独立控制，发电效率高，可靠性强，但成本相对较高。
- 逆变器容量匹配：根据光伏系统的总功率来选择合适容量的逆变器。一般情况下，逆变器的额定功率应略大于光伏系统的最大功率，以确保能够稳定地将直流电转换为交流电。
（三）支架系统设计
- 支架材质选择：常见的支架材质有铝合金和钢材。
- 铝合金支架：质量轻、耐腐蚀、美观，但成本相对较高。
- 钢材支架：强度高、成本低，但需要进行防腐处理，质量较重。
- 支架结构设计：根据屋顶的类型（平屋顶、斜屋顶等）和光伏板的安装方式（固定安装、跟踪式安装）设计支架结构。固定安装支架结构简单、成本低，跟踪式安装支架可根据太阳位置自动调整光伏板的角度，提高发电效率，但成本较高。
三、屋顶光伏系统的安装与布局
（一）安装步骤
- 准备工作：
- 确保屋顶状况良好，具备安装条件；设计合适的安装方案，确定光伏组件的布局和方向。
- 根据设计图纸，准备好所需的安装材料和工具，如光伏板、逆变器、支架、电缆等。
- 安装支架：使用合适的材料和方法按照设计要求安装光伏组件的支架，确保支架安装牢固、水平度和垂直度符合要求。
- 安装光伏组件：将光伏组件按照设计要求安装在支架上，注意光伏板之间的间距要适当，以避免相互遮挡，同时确保连接安全牢固。

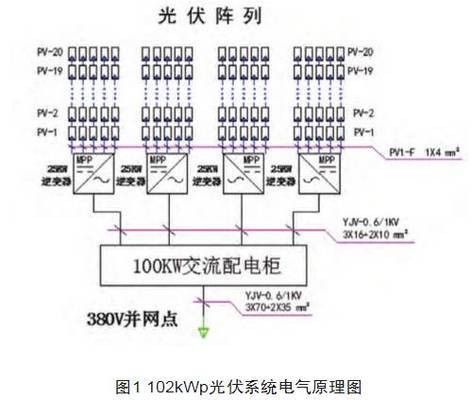

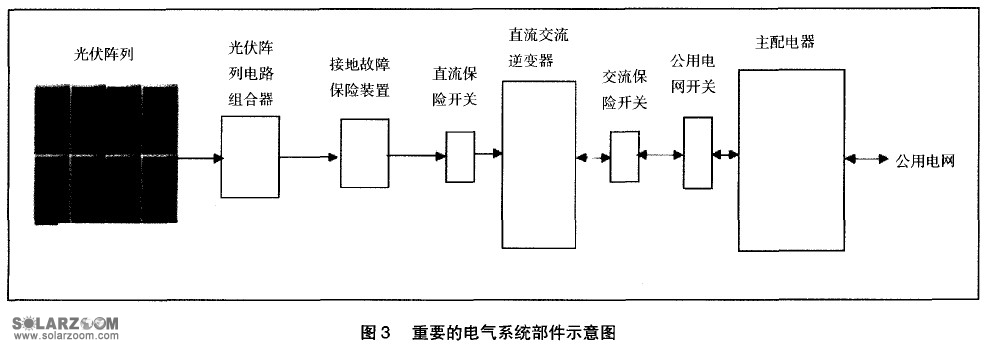

- 连接电气系统：将光伏组件与逆变器、配电箱等电气设备进行连接，连接过程中要注意电缆的选型、布线的合理性以及电气连接的紧固性，避免松动或腐蚀现象。同时要确保电气系统的接地良好，能有效避免雷击。
- 检查与测试：
- 检查系统的安装是否符合设计要求，包括光伏板的安装角度、电气连接的正确性等。
- 对光伏系统进行初步的测试，如测试光伏板的开路电压、短路电流等参数，检查逆变器是否正常工作。

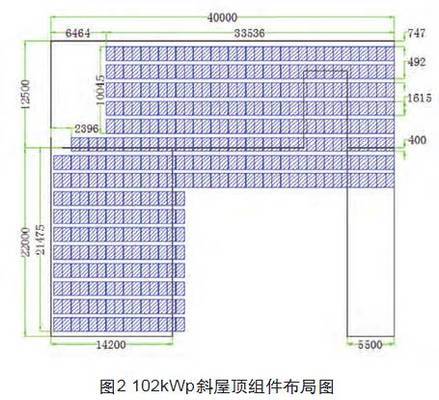

（二）布局优化
- 避免阴影遮挡：在布局光伏板时，要充分考虑周围建筑物、树木等可能产生阴影的物体，尽量避免阴影遮挡光伏板。可通过使用光伏设计软件（如鹧鸪云、PVSyst等）进行阴影分析，优化光伏板的布局。
- 均匀分布：对于较大面积的屋顶，应使光伏板均匀分布，以保证屋顶的受力均匀，同时也有利于提高整个光伏系统的发电效率。
四、屋顶光伏系统的维护与管理
（一）日常维护内容
- 光伏组件维护：
- 定期检查光伏组件的性能和外观，如有问题及时更换或修复。如光伏板表面可能会积累灰尘、鸟粪等污垢，影响透光率，降低发电效率，需要定期清洗表面。
- 检查光伏组件的密封性能，防止雨水、湿气等进入组件内部，造成损坏。
- 电气系统维护：
- 定期检查电气连接是否紧固、有无松动或腐蚀现象，及时处理问题。
- 检查逆变器、配电箱等电气设备的运行状态，查看是否有报警信息或异常温度升高的情况。
- 支架结构维护：检查支架结构是否有松动或变形现象，如有需要及时进行加固或修复。同时，要注意支架的防腐情况，对于钢材
