光伏屋顶发电站安装方式(光伏屋顶发电站安装方案)

光伏屋顶发电站的安装方案包括了从设计、施工到维护的全过程。根据屋顶的实际条件进行评估,确定最佳的安装位置和角度,确保最大化的太阳能捕获效率。选择合适的光伏组件,并按照制造商的指导进行安装。安装过程中要确保所有连接点都牢固可靠,以防雨水或风力影响发电效率。定期检查和维护光伏设备,确保其正常运行。整个安装过程需要专业团队的参与,以确保安全和高效的发电效果。

光伏屋顶发电站安装方式

光伏屋顶发电站的安装方式因屋顶类型的不同而有所差异。以下是几种常见的安装方式:

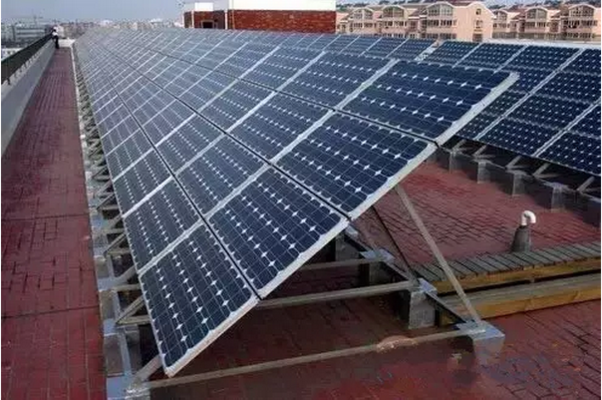

1. 混凝土基础安装

  • 施工方式:可分为预制水泥基础和直接浇筑基础。
  • 基础类型:根据大小可分为独立底座基础和复合底座基础。
  • 使用范围:适用于混凝土平面屋顶。
  • 优点
    • 承载能力强,抗洪抗风效果好。
    • 受力可靠,不破坏水泥屋顶。
    • 强度好,精度高,施工简单方便。
  • 缺点
    • 增加屋顶的负荷。
    • 所需的钢筋混凝土量大,人工多,施工周期长,整体造价较高。

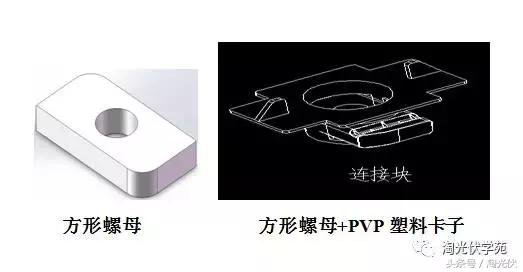

2. 夹具安装

  • 材质:铝型材、热镀锌钢、铝合金、不锈钢等。
  • 适用范围:主要应用于彩钢瓦屋顶和琉璃瓦斜屋顶。
  • 特点
    • 重量轻、成本较低。
    • 可靠性高,安装便捷。

3. 支架与屋顶粘接安装

  • 适用范围:主要应用于混凝土斜屋顶和混凝土拱形屋顶。
  • 安装方式
    • 支架直接接入楼板。
    • 支架底座用建设胶粘接于屋顶。
    • 金属支架嵌入式粘接于屋顶。

4. 直接安装

  • 适用范围:将电池组件直接安装在普通屋顶的覆盖物上,不需支撑框架和横杆。
  • 特点
    • 空气流不能在方阵组件周围流动,导致组件工作温度较高。
    • 维护和更换屋顶材料较为困难。

5. 一体化安装

  • 适用范围:将电池组件直接安装在屋顶的椽子上,并用电池组件取代常规的屋顶覆盖物。
  • 特点
    • 适合于屋顶朝向和倾角都适宜日光照射的场合。
    • 系统容易通风,保证电池方阵运行在效率较高的工作温度下。
    • 电气连接线路暴露在阁楼中,便于检查和维修。

安装注意事项

  1. 考察屋顶光伏方阵的选址
    • 屋顶结构(固定支架,保证防水)。
    • 檩条间距、方向、尺寸距离。
    • 屋面结构,组件排布。
    • 避免阴影遮挡。
  2. 做好防水工作
    • 避免破坏屋顶,具有防水层的屋顶需要避免打孔。
    • 彩钢屋顶进行打孔的需要使用防水胶或胶垫。
  3. 组件长宽的摆放
    • 根据屋面面积确定组件长宽的摆放,组件长边垂直于龙骨时,节省支架成本。
    • 安装时要预留走线槽的宽度。

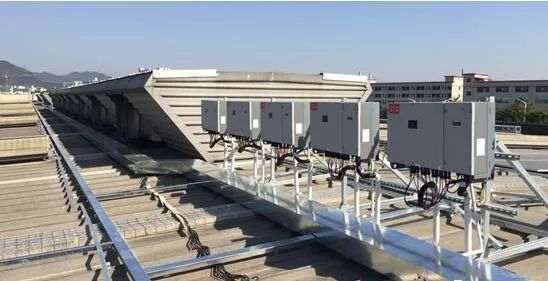

  4. 彩钢屋顶荷载
    • 一般情况下钢结构厂房上面装光伏发电设备每平米会增加15公斤的重量。
    • 查看建筑设计说明中恒荷载的设计值,并落实除屋面自重外,是否额外增加其他荷载,如管道、吊置设备、屋面附属物等,并确定恒荷载是否有余量能够安装光伏电站。

通过以上几种安装方式和注意事项,可以更好地选择适合自己的光伏屋顶发电站安装方案。
