钢结构直接承受动力荷载(加油站网架施工图包含哪些内容)

衡水加固设计公司 3天前 ( 12-07 21:54 ) 1 抢沙发
在加油站网架施工中,钢结构直接承受动力荷载,需要确保其结构安全与性能。施工图应包括以下内容:,,1. 设计说明:详细描述工程背景、目的、范围和要求。,2. 平面布置图:展示网架的结构布局,包括节点位置、尺寸及支撑系统。,3. 立面图:展现网架的立体形态,包括柱、梁、板等构件的连接方式。,4. 剖面图:提供不同角度的视图,以展示构件之间的连接细节。,5. 计算书:包含材料选择、力学分析、稳定性计算等内容。,6. 节点详图:详细说明节点的设计和构造,确保连接牢固且符合规范要求。,7. 施工图:包括施工顺序、技术要求、施工方法及检验标准。,8. 材料表:列出所有使用的材料及其规格、型号和数量。

加油站网架施工图概述

加油站网架施工图是一系列详细的工程图纸,用于指导加油站网架结构的设计和施工。这些图纸通常包括网架的平面布置图、上弦平面布置图、下弦平面布置图、腹杆平面布置图、屋面结构布置图、小立柱布置图、杆件明细表、高强螺栓封板、锥头、套筒、销钉明细表、网架球节点材料表等。以下是根据搜索结果整理的一些关键信息:

结构类型和特点

加油站网架结构通常采用双层网架结构,节点类型为螺栓球或焊接球,网格形式为正放四角锥。螺栓球节点网架具有工厂加工量大且复杂,但现场安装方便快速的特点;而焊接球节点则加工简单,但安装复杂。由于采用计算机辅助设计绘制加工图,使得螺栓螺孔角度和杆件下料长度的确定成为现实,工厂的加工设备提高了精度,从而实现了螺栓球的现场安装。

施工图内容

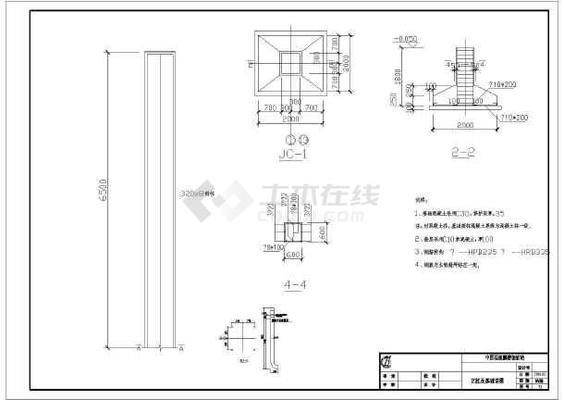

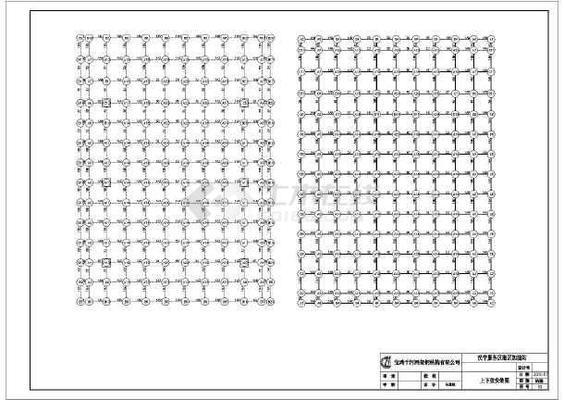

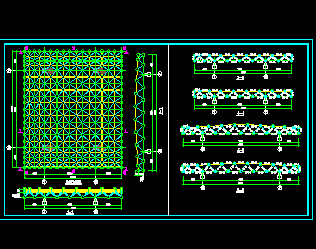

施工图内容包括但不限于网架支座大样图、网架平面布置图、网架上弦布置图、网架下弦布置图、网架腹杆布置图、网架屋面结构布置图、网架小立柱布置图、屋面剖面图、侧立面剖面图、拐角节点图、钢天沟大样图、螺栓球节点详图、架杆件明细表、高强螺栓封板锥头套筒销钉明细表、网架球节点材料表等。

设计与施工说明

施工图中还会包含详细的设计与施工说明,这些说明涵盖了网架结构的设计理念、技术参数、施工要求等内容。例如,某工程的网架设计说明中提到了结构型式、节点类型、网格形式、支承形式等关键信息。

注意事项

在施工过程中,需要注意一些细节问题,比如屋面板的安装和维护。屋面板锈蚀孔洞漏水的原因可能包括安装过程中屋面板与利器碰撞导致局部涂层刮落,使用中在刮落处先形成点蚀,随着时间增长,锈蚀面积和深度不断扩展,后形成孔洞。此外,屋面板与擦条通过铆钉连接,施工中若钉孔的防水处理不好,使用时雨水会进入钉孔缝隙,使锈蚀逐步扩大,在钉孔处形成孔洞,并导致擦条锈蚀。

综上所述,加油站网架施工图是确保加油站网架结构安全、稳定和美观的关键文件。它们包含了从设计到施工的所有必要信息和技术要求,对于工程师和施工人员来说至关重要。
