在建筑屋面设计中,采光顶的安装是一个关键步骤,它不仅影响建筑物的美观性,还关系到室内光照和通风效果。本方案旨在提供一个高效、安全的采光顶安装流程,包括前期准备、材料选择、施工过程及后期维护等环节。,,在施工前需对屋面进行评估,确定合适的位置和尺寸。接着选择合适的材料,如透明或半透明的玻璃,确保其具有良好的透光性和耐候性。施工过程中,采用专业的安装设备和方法,确保结构稳固并符合安全规范。定期检查和维护采光顶,以保持其最佳性能。,,通过遵循这一方案,可以确保采光顶的安装既经济又实用,为建筑物提供必要的自然光照和良好的视觉体验。
以下是一个屋面采光顶安装方案:
一、工程概况
采光顶由方钢管框架,中空夹胶玻璃构成。方钢管支撑框架与金属屋面结构檩条同期安装,采光顶玻璃重量较大,且屋面造型复杂,不利于在屋面上运输,所以计划在金属屋面安装完成后进行采光顶安装。
二、安装程序及技术措施
(一)测量、放线
- 安装前,根据设计图纸和现场实际情况,对屋面采光顶的安装位置进行精确测量和放线。这是确保采光顶安装位置准确的基础步骤。
- 考虑到屋面结构的复杂性,如不同位置的檩条标高不同,要仔细核对各个安装点的标高和坐标,为后续钢结构和玻璃的安装提供准确的基准线。
(二)屋面玻璃采光顶钢结构加工和安装
- 材料采购与防腐处理
- 采光顶钢结构主结构采用方钢管成品材料,在工厂内进行防腐处理。防腐方式为涂刷两道无机富锌底漆(漆层最低要求为75μm)和两道罩面漆(漆层最低厚度100μm)。
- 引用自[1]:“采光顶钢结构防腐采用涂刷两道无机富锌底漆和两道罩面漆的方式处理,先涂刷无机富锌底漆两道,漆层最低要求为75卩m,再涂刷两道罩面漆,漆层最低厚度100Pmo”
- 钢结构安装
- 安装位置线确定:在安装前,必须先放好主结构的安装位置线,根据主结构的标高,并同时兼顾结构误差,在安装时予以调整。
- 安装方法:采光顶钢结构的安装采用机械和人工并用的方法进行。能利用塔吊直接吊到安装位置的檩条则利用塔吊安装;在塔吊回转半径范围之外的檩条,先用塔吊分批吊到就近的楼层面上,然后由人抬到安装位置的正下方,再利用滑轮或人力就位。
- 施工人员操作:安装时施工人员利用临时平台作为操作平台。
- 标高和倾斜度控制:施工过程中,关键控制好矩形钢管的标高和倾斜度。
- 焊缝防腐处理:焊接时破坏了防腐涂层,所以焊接后应对焊缝及其四周进行防腐涂料的补涂处理,防腐涂料均选用与檩条防腐相同的无机富锌漆。
- 主钢结构顶面检查:主钢结构顶面是否在设计的曲面上需要通过拉线检测,整体造型应顺应屋面曲率。
- 焊接要求:焊接中应严格按工艺规范要求进行施焊,随时注意焊接电流、电压及焊接速度,发现问题及时整改后才能继续焊接,必要时需进行焊前加热和焊后保温。
(三)将组装成型的采光顶玻璃面板安装在结构上
- 玻璃面板进场时采用玻璃吸盘进行卸货,搬运时玻璃呈立面状态,要注意稳妥,并轻抬轻放。
- 在安装采光顶玻璃钢结构时,应先在次钢结构支撑的横梁上划出采光玻璃的分格尺寸,以分格尺寸安装玻璃面板。
- 将预制成型的玻璃面板平稳的放置在采光顶主钢结构支撑上。

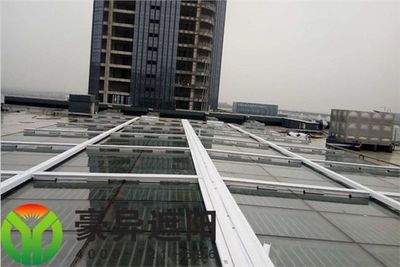

(四)用铝型材防水螺丝固定玻璃
- 在两件玻璃接缝处将铝型材固定压片粘装在屋面主钢结构上。
- 再用防水螺丝将玻璃与铝型材压片固定。

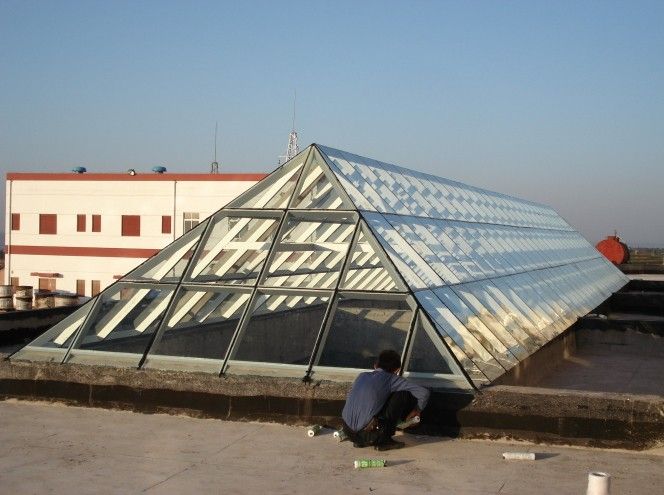

(五)玻璃分格位打胶密封
- 对采光顶玻璃铝型材的下料要准确,型材搭接时必须连接牢固,接触严密以防止渗漏。
- 特别是屋面与采光顶玻璃交接部位的防水应精心施工好。
(六)自检、整改报验
- 屋面玻璃采光顶系统制作安装完毕后,对各道工序的关键控制点进行自检。
- 自检并整改后向监理公司及总包单位提出验收申请。
三、质量控制
- 采光顶玻璃的钢骨架焊接必须牢固,安装尺寸准确,安装质量符合设计要求后,才能进行天窗玻璃的安装。
- 安装过程中,要检查玻璃是否有裂纹等缺陷,发现有裂纹的玻璃要及时更换禁止使用。
- 按照相关的国家行业及有关技术和验收的标准、规范,如《钢结构施工及验收规范》(GB50205 - 2011)、《建筑工程施工质量验收统一标准》(GB50300 - 2011)等进行质量控制。引用自[2]:“采用(依据)的国家行业及有关技术和验收的标准、规范《建设工程施工现场管理规定》《建设工程质量管理方法》《建设工程质量监督管理规定》《建设安全生产监督管理规定》《建设项目(工程)竣工验收办法》.《钢结构焊缝外形尺寸》《钢结构施工及验收规范》(GB50205 - 2011)《建筑工程施工质量验收统一标准》(GB50300 - 2011)等”
四、安全措施
- 施工人员进入施工现场必须佩戴安全帽、安全带等安全防护用品。
- 在钢结构吊装和玻璃安装过程中,要确保吊装设备的安全性,由专业人员操作吊装设备。
- 对临时操作平台进行安全检查,确保其稳固性,防止施工人员坠落事故的发生。
