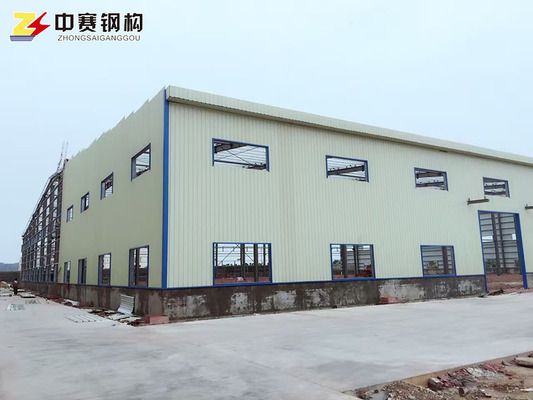

厂房钢结构施工图是用于指导建筑项目从设计到建造的重要文件。它详细描述了钢材的规格、形状和尺寸,以及如何将它们组装成所需的结构。这些图纸通常包括平面图、立面图、剖面图、节点详图和其他必要的细节。,,在施工过程中,工程师会根据这些图纸进行精确的测量和切割,以确保钢材的正确安装和使用。施工图还包括了对施工顺序、材料供应、施工方法和质量控制等方面的详细说明。,,厂房钢结构施工图是确保建筑项目成功的关键文档之一。它们为设计师、工程师和施工团队提供了一个清晰的蓝图,以便他们能够按照预定的计划和标准进行工作。

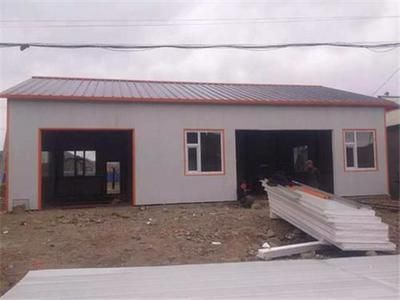

钢结构彩板安装规范
钢结构彩板的安装规范涉及到多个方面,包括但不限于场地核实、安装要求、外观要求等。以下是根据搜索结果整理的钢结构彩板安装规范的主要内容:
场地核实
在安装钢结构彩板之前,首先需要对场地进行核实。这包括在洁净的地面上进行初次处理,通常是环氧树脂底漆,然后按照设计图纸对隔墙进行放线定位,以确认现场尺寸是否与图纸尺寸、设备位置有冲突的地方。此外,还需要核实现场地面的水平度,看是否存在较大的颠簸,是否需要对彩钢板墙体底部进行整体找平,或者通过铺设沥青油和密封胶条来达到找平的目的。

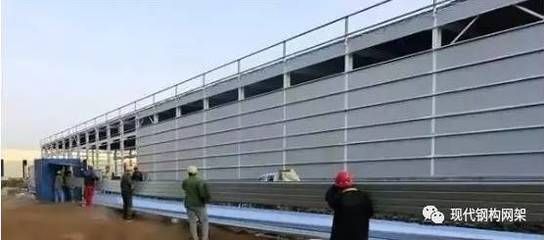

安装要求
安装要求是钢结构彩板安装规范的核心部分,主要包括以下几个方面:
槽铝固定:固定槽铝前必须先进行放线定位,误差不得超过5mm。在地面上安装槽铝时,应在安装位置涂一层沥青油密封,必要时贴宽40mm的密封胶条。槽铝采用M6的膨胀螺丝固定,间距不超过1100mm。

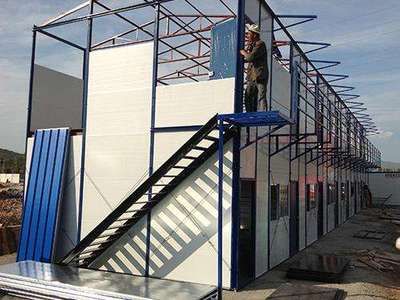

龙骨固定:按照图纸要求确定龙骨的间距。如果是楼层较低的混凝土屋面,可以在顶面放线定位,吊码沿线固定,间距不超过1200mm,吊码采用M8的膨胀螺丝固定在顶面。如果为钢构网架,则根据现场条件和图纸要求而定。龙骨与彩钢板连接固定时必须用角铁压紧,不得留有空隙。
内圆弧固定:先安装好内圆弧的底座,底座可锯成约250mm一节,底座的间距约500mm,即与内圆弧约成1:2的比例。
外圆弧固定:外圆弧与彩钢板连接必须严实,外圆弧立柱不驳接。
门窗安装:门窗的安装位置和开启方向按图纸要求而定,单开门尽量开在同一块彩钢板上,双开门的中心线尽量在板缝连接处,以便用切下的彩钢板做门体。门窗的型材连接需严实,不可有空隙。
风口(余压阀)安装:天花上的风口安装要按图纸施工,避开龙骨,墙体上的排(回)风口安装要离地200mm,余压阀安装在气流方向的下侧。
外观要求
整体安装需平直美观,不得有碰撞刮划痕迹,要到最后才撕保护膜,板逢连接严实,打胶需严密平直,不得有缝隙。

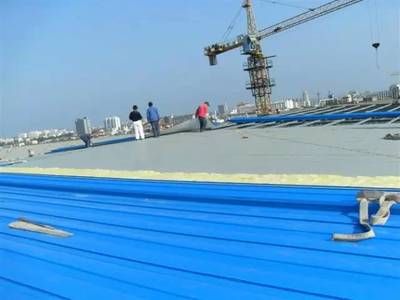

安装间距
彩板钢结构的安装间距一般由所采用的彩板钢板的宽度和厚度、支撑结构的材料和强度、风荷载等因素决定。一般而言,最常见的彩板钢板宽度为1米或0.75米,安装时建议较小的宽度方向搭接不少于200mm,较大宽度方向搭接不少于300mm。在支撑结构的设计方面,需要确保间距能够满足建筑物的负荷要求和国家相关标准的规范要求。同时,在建筑物设计中也需要考虑建筑物的使用环境和地理位置,如季节性强风等气候条件,以及承受人员负荷等情况。
以上就是钢结构彩板安装规范的主要内容,这些规范旨在确保钢结构彩板的安装质量和安全性。在实际安装过程中,应严格按照这些规范执行,并根据具体情况做出适当调整。
