钢结构超声波检测是确保结构安全的重要手段。本文提供了一份关于钢结构超声波检测方案的指南，包括数据分析技巧和设备选型建议。通过分析超声波检测结果，可以评估钢结构的完整性和质量，及时发现潜在的问题并进行修复。在设备选型方面，需要考虑检测频率、探头类型、信号处理技术等因素，以确保检测的准确性和可靠性。钢结构超声波检测是一项重要的工作，需要专业人员根据具体情况制定合适的检测方案，并采用先进的技术和方法进行数据分析和设备选型。

以下是一个钢结构超声波检测方案：

一、检测目的

超声波探伤的目的是为了发现材料或制件中影响其使用的缺陷或特性，从而对其应用于特定目的的适用性进行评价。

二、适用范围

本方案适用于母材厚度不小于4mm的碳素结构钢和低合金高强度结构钢的全焊透熔化焊对接焊缝超声波检测。

三、检测依据

《焊缝无损检测超声检测技术、检测等级和评定》GB/T11345
《焊缝无损检测超声检测验收等级》GB/T29712
《钢结构超声波探伤及质量分级法》JG/T203
《钢结构工程施工质量验收规范》GB50205

四、检测仪器

采用超声波探伤仪进行检测。

五、试验温度

试验温度应控制在0 - 40℃ 。

六、检测步骤

（一）检测前的准备

仪器检查确认
- 应对超声仪的主要技术指标(如斜探头入射点、斜率K值或角度)进行检查确认。
时基线调整与DAC曲线绘制
- 应根据所测工件的尺寸调整仪器时基线，并应绘制距离 - 波幅(DAC)曲线。
- 距离 - 波幅(DAC)曲线应由选用的仪器、探头系统在对比试块上的实测数据绘制而成。当探伤面曲率半径R小于等于W2/4时，距离 - 波幅(DAC)曲线的绘制应在曲面对比试块上进行，且应符合GB/T29712 - 2013《焊缝无损检测超声检测验收等级》要求。
探测面修整
- 检测前应对探测面进行修整或打磨，清除焊接飞溅、油垢及其他杂质，表面粗糙度不应大于6.3μm。
- 当采用一次反射或串列式扫查检测时，一侧修整或打磨区域宽度应大于2.5K6；当采用直射检测时，一侧修整或打磨区域宽度应大于1.5K6 。
时基线调节方式选择
- 应根据工件的不同厚度选择仪器时基线水平、深度或声程的调节。当探伤面为平面或曲率半径R大于W2/4时，可在对比试块上进行时基线的调节；当探伤面曲率半径R小于W2/4时，探头楔块应磨成与工件曲面相吻合的形状，反射体的布置可参照对比试块确定，试块宽度应按下式进行计算:b = 22λs/De(式中:b - 试块宽度(mm);λ - 波长(mm);S - 声程(mm);De - 声源有效直径(mm)) 。
考虑补偿
- 当受检工件的表面耦合剂损失及材质衰减与试块不同时，宜考虑表面补偿或材质补偿。
耦合剂选择
- 耦合剂应具有良好透声性和适宜流动性，不应对材料和人体有损伤作用，同时应便于检测后清理。当工件处于水平面上检测时，宜选用液体类耦合剂；当工件处于竖立面检测时，宜选用糊状类耦合剂。

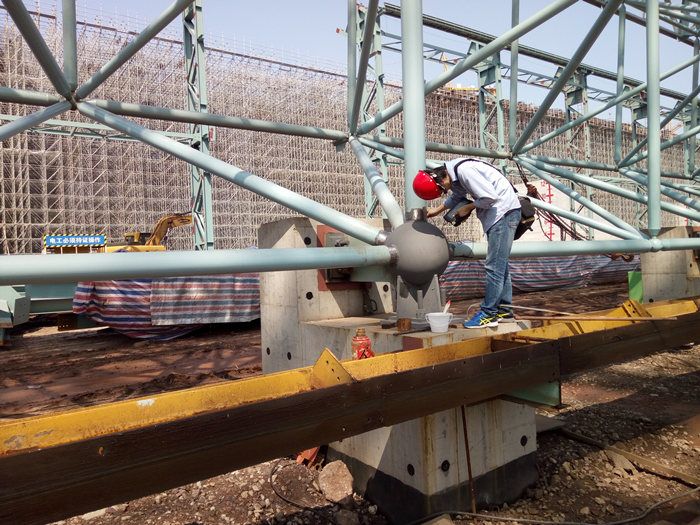

（二）探伤检测

探伤灵敏度与扫查要求
- 探伤灵敏度不应低于评定线灵敏度，扫查速度不应大于150mm/s，相邻两次探头移动区域应保持有探头宽度10%的重叠。在查找缺陷时，扫查方式可选用锯齿形扫查、斜平行扫查和平行扫查。为确定缺陷的位置、方向、形状、观察缺陷动态波形，可采用前后、左右、转角、环绕等四种探头扫查方式。
缺陷评定
- 对所有反射波幅超过定量线的缺陷，均应确定其位置、最大反射波幅所在区域和缺陷指示长度。
- 缺陷指示长度的测定可采用以下方法:
  - 当缺陷反射波只有一个高点时，宜用降低6dB相对灵敏度法测定其长度。
  - 当缺陷反射波有多个高点时，则宜以缺陷两端反射波极大值之处的波高降低6dB之间探头的移动距离，作为缺陷的指示长度。
  - 当缺陷反射波在I区未达到定量线时，如探伤者认为有必要记录时，可将探头左右移动，使缺陷反射波幅降低到评定线，一次测定缺陷的指示长度。
- 在确定缺陷类型时，可将探头对准缺陷作平动和转动扫查，观察波形的相应变化，并可结合操作者的工作经验做出判断。
