光伏屋顶施工工艺及流程

光伏屋顶施工工艺主要包括以下几个步骤：进行现场勘察和设计，确定光伏组件的布局和安装位置；进行基础施工，包括混凝土浇筑、钢筋绑扎等；进行光伏组件的安装，包括支架安装、光伏板固定等；进行电气连接和调试，包括电缆敷设、逆变器安装等；进行系统测试和验收，确保光伏系统正常运行。整个施工过程需要严格按照设计和规范要求进行，以确保光伏系统的质量和安全。

光伏屋顶施工工艺及流程

光伏屋顶施工是一个复杂的过程，涉及多个步骤和技术要点。以下是详细的施工工艺及流程：

1. 项目概述

目的：利用太阳能光伏电池发电，减少传统能源的使用，降低环境污染，保护生态环境。
项目规模：根据实际需求确定总装机容量，例如某工业园区的一栋厂房屋顶，项目总装机容量为XXXkWp。

2. 前期准备

设计与评估：
- 屋顶评估：对屋顶进行评估，包括面积、角度、遮挡物等因素，以确定光伏板的适当大小和布局。
- 系统设计：基于屋顶评估结果，设计光伏系统的布局和连接方式，包括光伏板、逆变器、电池等设备的位置和连接方式。
材料准备：
- 光伏板：选择合适的太阳能光伏板，材质耐用、高效。
- 逆变器：将光伏板产生的直流电转换为交流电。
- 电缆和连接器：连接光伏板和逆变器的电缆和连接器。
- 支架和固定件：安装光伏板的支架和固定件。
工具准备：
- 切割机：用于现场下料切割。
- 电钻：用于钢材现场开孔及机制钉配孔作业。
- 电焊机：用于现场光伏支架的焊接。
- 测量放线工具：用于测量和放线。

3. 施工流程

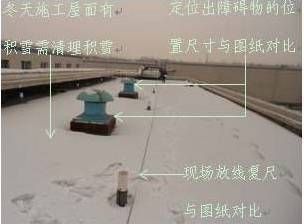

清理屋顶：
- 确保屋顶表面干净，无杂物。

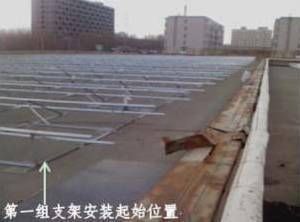

安装支架：
- 根据设计要求，安装支架，确保支架安全可靠。
- 彩钢房屋面龙骨安装：按照设计图纸安装组件龙骨。
安装光伏板：
- 将光伏板放置在支架上，并固定好。
- 组件安装：按照设计图纸的尺寸和技术要求，安装光伏组件。
连接和布线：
- 连接光伏板和逆变器：通过电缆和连接器将光伏板和逆变器连接起来。
- 电缆敷设：将光伏组件与逆变器之间的电缆敷设，确保电力传输的安全可靠。
安装逆变器：
- 安装逆变器及其配套设施，将直流电转换为交流电，确保电能的正常供应。
调试和测试：
- 启动光伏系统：打开逆变器，并观察光伏系统的状态。
- 测试光伏系统：通过测量出来的电压和电流，评估光伏系统的效能。
- 完成调试：根据测试结果，对光伏系统进行调整和优化，确保其正常运行。
质量控制：
- 设备和材料检验：对设备和材料进行严格的质量检验和验收，确保符合要求。
- 施工过程监督：在施工过程中进行质量监督和检验，确保工程质量符合设计要求。
安全措施：
- 佩戴安全装备：戴上合适的安全装备，包括手套、安全帽、安全带等。
- 高处作业：确保有稳定的脚手架和安全网等设施。
- 防滑措施：注意防滑，避免滑倒或跌落。
- 高处作业保护：严禁在未有施工保护措施的高处作业。
- 禁止酒后作业：施工人员严禁酒后进入施工现场。
- 禁止雨中作业：禁止在雨中进行组件的连线作业。
防水修补：
- 对破坏原有彩钢屋面，机制钉连接处进行防水修补处理。
验收：
- 施工结束后进行验收，确保工程质量符合有关标准和规定，达到预期效果。
- 完成验收工作，并取得验收合格证书。
