碳纤维加固设计说明书

一、碳纤维加固的应用范围

碳纤维加固的工艺可用于混凝土结构抗弯、抗剪加固，同时广泛用于各类工业与民用建筑物、构造物的防震、防裂、防腐的补强 。主要应用在以下方面：

• 混凝土结构物、桥梁及建筑物的梁、柱、面板加固。
• 隧道、港湾设施、烟囱、仓库、厂房的加固。
• 受盐害的混凝土、桥梁以及河川构造物的防护和加固。

二、碳纤维加固材料说明

碳纤维加固所需两种材料为碳纤维布和碳纤维胶。

（一）碳纤维布

• 外观类似编织袋，但碳纤维布是单向排列编织，只能一个方向受力。其抗拉强度大约是钢筋的10倍，一般抗裂强度为3000 - 3500兆帕不等，比重仅为1/5，每平方米的重量为200 - 300克，单层布厚度为0.111 - 0.167mm，宽幅为5 - 50cm不等，并且具有耐腐蚀特性。不过，要使碳纤维布发挥作用还需要碳纤维胶作为媒介 。

（二）碳纤维胶

• 一般采用双组份、无溶剂、高强度的改性环氧A类胶粘剂，对碳纤维材料有良好的浸润性，形成新的复合材料具有较强的力学性能和优良的耐久性能，具有较好的触变性能和良好的悬挂度，垂直面施工流淌性较小 。

三、碳纤维加固原理

在被加固构件表面粘贴碳纤维布，碳纤维布与被加固构件之间涂刷碳纤维胶使碳纤维布与被加固构件共同受力、协调变形，使碳纤维布与混凝土形成统一的整体，能够共同受力，利用碳纤维良好的抗拉强度达到增强构件承载能力，从而提高整个结构的承载力，达到结构加固的目的 。

四、碳纤维加固施工注意事项

（一）混凝土表面处理

• 转角粘贴处应进行倒角处理并打磨成圆弧状，圆弧半径不应小于20mm，混凝土表面应保持干燥无尘 。

（二）碳纤维胶的操作

• 碳纤维胶分为主剂和固化剂，务必准确掌握配合比例，将主剂和固化剂按准确的重量比置于干净容器内使用电动搅拌机械/手动搅拌也可以混合1 - 2分钟，直至颜色均匀一致。配置好的碳胶初凝时间为50min左右，粘贴一个平方米的碳纤维布所需碳胶0.8公斤，请务必掌握好调配碳胶的数量，以免浪费碳胶 。

（三）粘贴碳纤维布的操作

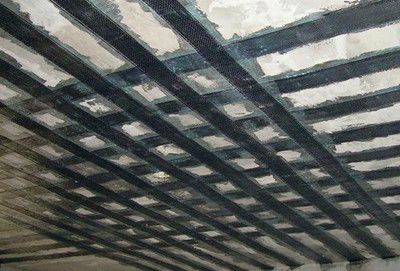

• 涂刷碳胶需保持胶层薄厚一致，涂刷碳胶后立即将碳纤维布按设计位置粘贴，使用滚筒滚压使碳胶浸透碳纤维布，避免产生气泡。待碳胶触指干燥后，再在表面涂刷一层碳胶，24小时内不可触动碳纤维布，如需多层粘贴重复以上步骤 。

（四）气泡处理

• 粘贴好的碳纤维布，5天即可达到设计要求，如粘贴表面局部有气泡，可轻易地用注射碳胶的方法将空气赶跑 。

五、验收

• 施工结束后的现场验收以评定碳纤维布与混凝土之间的粘结质量为主，用小锤等工具轻轻敲击碳纤维布表面，以回声来判断粘结效果，如出现空鼓等粘贴不密实现象，应采取针管注胶的方法进行补救。对于碳纤维布粘贴面积在1000平方米以上的工程，为检验其加固效果应与甲方协商进行荷载试验，其结构的变形等各项指标均应满足国家规范规定的设计及使用要求 。
