钢结构工程的造价受多种因素影响,包括材料成本、施工难度和设计复杂性等。每平米造价的计算需要依据图纸细节,如钢材规格、连接方式和支撑结构等。学习钢结构图纸时,应关注构件尺寸标注、材料类型和连接细节等关键部分。掌握这些要点有助于合理预算成本并确保工程质量。
钢结构图纸基本识图

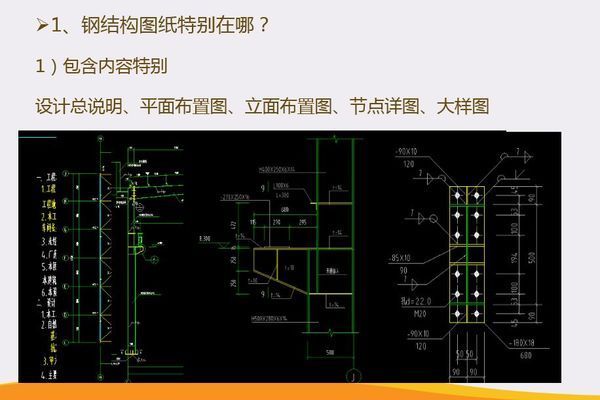

钢结构图纸是表达钢结构设计方案的重要工具,涵盖了平面布置图、剖面图、立面图、节点图和部件图等多种类型的图纸。以下是学习钢结构图纸的基本步骤和要点:
1. 熟悉基本要素

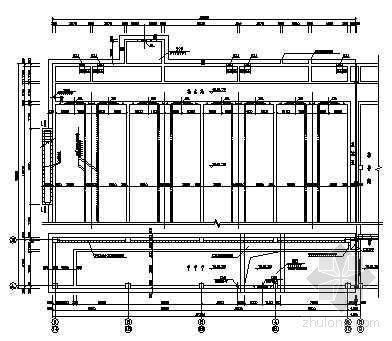

- 平面布置图:显示钢结构在水平面上的布局,包括柱子、梁、檩条等构件的位置和尺寸。
- 立面图:显示钢结构在垂直方向上的外观,包括高度、层高、立面构件的布置等。
- 剖面图:显示钢结构在某个剖切面上的内部结构,包括楼层、墙体、梁柱等的详细尺寸。
- 节点图:详细展示钢结构中各个节点的构造和连接方式,如焊接、螺栓连接等。
- 部件图:展示钢结构中各个构件的详细形态和尺寸,如梁、柱、檩条等。
2. 掌握常用符号和标注
钢结构图纸中使用了大量的符号和标注,这些符号和标注代表了不同的构件、连接方式、尺寸等信息。常见的符号包括:
- 角钢:L型钢,代表字母为L。
- 工字钢:I型钢,代表字母为I。
- H型钢:H型钢,代表字母为H。
- 圆钢:圆形钢材,代表字母为O。
- 方钢:方形钢材,代表字母为S。
- 糟钢:Z型钢,代表字母为Z。
3. 了解构件和连接方式
- 焊接:将被连接的型钢在连接部位加热使其和焊条熔化,凝结后成为不可分割的整体。焊缝类型及其符号在图纸中标注清楚。
- 螺栓连接:通过螺栓将构件连接在一起,螺栓的数量、直径、间距等信息在图纸中详细标注。
- 铆接:虽然现代钢结构中较少使用,但在某些情况下仍可能遇到。
4. 正确的阅读顺序
- 标题和图例:首先查看图纸的标题和图例,了解图纸的整体结构和内容。
- 平面图:从平面图开始,逐步查看立面图、剖面图等其他视图。
- 标注和尺寸:仔细阅读标注和尺寸,理解图纸中的具体细节。
5. 实践和经验积累
- 参与实际项目:通过参与实际的钢结构项目,与经验丰富的专业人士交流和学习,积累实际操作和解读图纸的经验。
- 多练习:拿一幅蓝图出来多练,熟能生巧。可以结合图纸,百度问答/广联达答疑解惑进行理解。
示例表格:常见钢结构符号
符号 | 名称 | 代表字母 | 用途 |
---|---|---|---|
L | 角钢 | L | 构建框架和支撑结构 |
I | 工字钢 | I | 构建框架和支撑结构 |
H | H型钢 | H | 构建框架和支撑结构 |
O | 圆钢 | O | 构建管道和支撑结构 |
S | 方钢 | S | 构建框架和支撑结构 |
Z | 糟钢 | Z | 构建框架和支撑结构 |
通过以上步骤和要点,你可以逐步掌握钢结构图纸的基本识图方法,提高理解和解读图纸的能力。
