钢结构桁架是一种用于建筑的框架结构，其特点是由一系列垂直和水平的杆件通过节点连接而成。在3dsmax和CAD软件中制作螺旋楼梯模型时，首先需要根据设计图纸创建出精确的三维模型，这通常包括创建楼梯的几何形状、确定楼梯的尺寸和角度，以及添加必要的支撑结构。使用3dsmax中的建模工具来细化楼梯的每个部分，确保它们能够准确反映设计的复杂性和细节。CAD软件则用于生成详细的工程图和施工指导，帮助施工团队理解和实施设计。通过结合这些软件的优势，可以制作出既符合设计要求又高质量的螺旋楼梯模型，为建筑项目提供可靠的技术依据。
1. 3Ds MAX 中制作螺旋楼梯
1.1 基本步骤
- 打开 3Ds MAX 软件：启动 3Ds MAX 软件，进入工作界面。

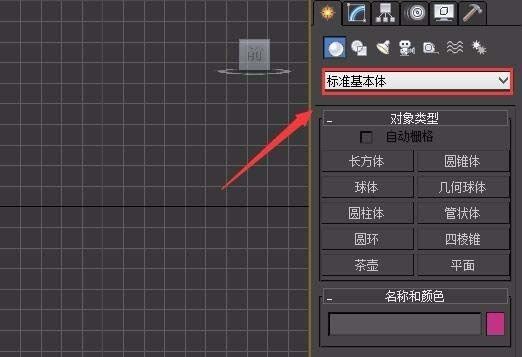

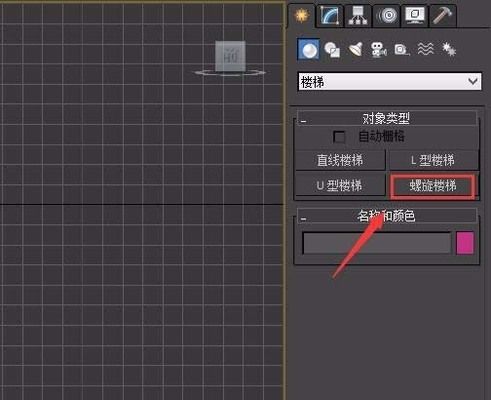

- 选择楼梯选项：在右侧的“标准基本体”选项中，找到并点击“楼梯”选项，然后选择“螺旋楼梯”。
1.2 创建螺旋楼梯
- 在透视图中创建：在透视图中拖动鼠标，创建一个螺旋楼梯的基本模型。

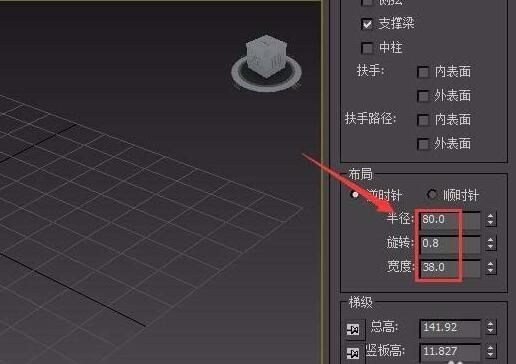

- 修改参数：在“修改”面板中，调整螺旋楼梯的各项参数，如半径、旋转次数、宽度、总高、竖板高等，以满足设计需求。
1.3 细化模型
- 生成几何体：勾选“生成几何体”下的“侧弦”，以生成楼梯的侧面结构。
- 添加扶手：勾选“扶手”选项中的“内表面”和“外表面”，以生成扶手路径。
- 调整厚度：设置楼梯台阶的厚度，使其更具真实感。
- 支撑梁和栏杆：调整支撑梁和栏杆的参数，使其更加稳固和美观。
1.4 材质和渲染
- 材质编辑器：选中楼梯，点击“材质编辑器”，为楼梯附加合适的材质球，如白色材质球。
- 渲染：点击“渲染”图标，弹出渲染窗口，点击“渲染”将做好的螺旋楼梯渲染出来。
2. CAD 中绘制螺旋楼梯
2.1 基本步骤
- 绘制圆环：在 CAD 中绘制一个圆环，作为楼梯的基础。
- 绘制射线：以圆心为起点，绘制两条射线，作为楼梯的边界。
- 修剪踏板：使用修剪命令，修剪出踏板的形状。
- 创建支柱：以圆心为圆心，绘制一个圆，作为楼梯的支柱（投影）。
2.2 环形阵列和拉伸
- 环形阵列：使用环形阵列命令，将踏板面域进行阵列，形成楼梯的台阶。
- 调整位置：逐个向上调节踏板的位置（增加 Z 值），形成楼梯的阶梯布局。
- 拉伸支柱：使用拉伸命令，将支柱面域拉伸成柱状。
2.3 合并模型
- 并集命令：使用并集命令，将所有踏板和支柱合成一个整体。
3. 其他方法
3.1 使用样条曲线和放样
- 创建样条曲线：在顶视图中绘制一个螺旋样条曲线。
- 放样：使用放样命令，将样条曲线与踏板截面结合，生成螺旋楼梯模型。
3.2 手动绘制和复制
- 绘制截面：在平面图中绘制一个楼梯的截面。
- 环形阵列：使用环形阵列命令，将截面进行阵列，形成楼梯的台阶。
- 调整高度：将每个台阶分别向 Z 轴方向移动不同的高度，形成楼梯的阶梯布局。
4. 注意事项
- 参数调整：在 3Ds MAX 和 CAD 中，都需要根据实际需求调整各项参数，以确保模型的准确性和美观性。
- 材质选择：选择合适的材质可以增强模型的真实感。
- 细节处理：注意楼梯的细节处理，如扶手、支撑梁等，以确保模型的完整性和稳定性。
通过以上步骤，你可以有效地在 3Ds MAX 和 CAD 中制作出高质量的螺旋楼梯模型。
