桁架结构是一种常见的工程结构形式，它由许多垂直和水平杆件组成。设计桁架结构时，需要考虑其稳定性、强度和刚度等因素。在设计过程中，需要根据载荷条件、跨度和支撑情况等因素来确定杆件的尺寸和布局。还需要进行计算和分析，以确保桁架结构能够满足使用要求并具有足够的安全性。
桁架布置图概述

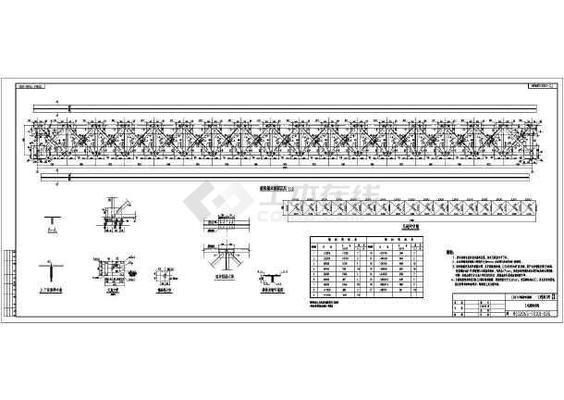

桁架布置图是一种展示桁架结构布局的图纸，它详细地描绘了桁架的结构形式、尺寸、杆件数量以及它们之间的连接方式。这种图纸对于工程师、建筑师和施工人员来说至关重要，因为它提供了构建桁架结构所需的所有关键信息。桁架结构因其轻巧、坚固、稳定的特点，在现代建筑和舞台制作中得到了广泛应用。
桁架布置图的内容
桁架布置图通常包括以下几个方面的内容：
结构形式：桁架的结构形式多种多样，可以根据不同的需求进行选择。例如，平行弦桁架、折弦桁架和三角形桁架等，每种形式都有其特定的优缺点和适用场景。
尺寸标注：图纸上会详细标注桁架的各项尺寸，包括杆件的长度、间距、高度等，这些数据对于精确施工至关重要。
杆件数量和连接方式：桁架由多个杆件组成，图纸会标明杆件的数量以及它们是如何通过节点连接在一起的。这些信息对于确保结构的稳定性和安全性非常重要。
荷载和支撑：图纸还会显示桁架所承受的荷载类型和大小，以及如何通过支撑来确保结构的稳定性。这对于设计合理的支撑系统和确保结构安全至关重要。
桁架布置图的应用
桁架布置图在实际应用中有着广泛的用途，主要包括以下几个方面：
建筑设计：在建筑设计中，桁架布置图用于规划建筑物的屋盖结构或其他大跨度结构，如展览馆、体育馆和桥梁等。

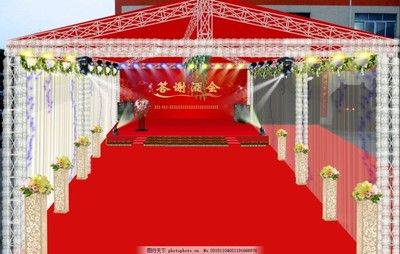

舞台制作：在舞台制作中，桁架布置图用于支撑舞台上的灯光、音响、幕布等装置，创造出丰富多样的舞台效果。
工业设施：在工业设施中，桁架布置图用于设计吊车梁、桥梁和水工闸门等结构，这些结构通常需要承受较大的荷载和复杂的环境条件。
如何获取桁架布置图
如果您需要获取桁架布置图，可以通过以下几种途径进行查找：
专业设计软件：使用专业的建筑和结构设计软件，如AutoCAD、Revit等，可以创建详细的桁架布置图。这些软件通常提供了丰富的工具和模板，可以帮助用户快速生成高质量的图纸。
在线资源：互联网上有许多提供桁架布置图的在线资源，您可以根据自己的需求进行搜索和下载。例如，千库网提供了大量的桁架布置图片资源，可供用户免费下载和使用。
咨询专业人士：如果您不具备设计图纸的能力，可以咨询专业的建筑师或工程师，他们可以根据您的需求为您定制合适的桁架布置图。
综上所述，桁架布置图是桁架结构设计和施工的重要依据，它包含了结构形式、尺寸、杆件数量和连接方式等内容。通过专业的设计软件、在线资源或咨询专业人士，您可以轻松获取到所需的桁架布置图。
