在钢跳板制造过程中,sts软件与autocad数据交换是至关重要的环节。该流程涉及将sts软件生成的三维模型数据导入到autocad中,以便进行进一步的设计和制造分析。通过这种高效的数据交换,可以确保钢跳板的设计和制造过程更加精准和高效,从而提高产品质量和生产效率。
一、软件概况
钢结构设计软件STS是PKPM系列的一个功能模块,具有以下特点:
- 多种运行方式:既能独立运行,又可与PKPM其他模块数据共享。
- 广泛的功能涵盖:可以完成钢结构的模型输入、优化设计、结构计算、连接节点设计与施工图辅助设计。能进行截面优化,结构分析和构件验算,节点设计与施工图绘制等工作。
- 多种结构类型适用:适用于门式刚架,多、高层框架,桁架,支架,框排架,空间杆系钢结构(如塔架、网架、空间桁架)等结构类型。构件可以是钢材料,也可以是混凝土材料,适用于钢结构以及钢与混凝土混合结构的设计。
二、模型建立相关
- 建模方式多样

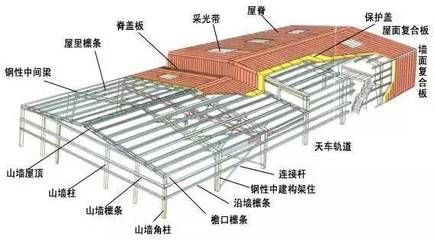

- 三维方法:可建立结构的三维模型,如STS的门式刚架三维设计,集成了结构三维建模,屋面墙面设计,刚架连接节点设计,施工图自动绘制,三维效果图自动生成功能。三维建模可以通过立面编辑的方式建立主刚架、支撑系统的三维模型等。
- 二维方法:也可以用二维方法建立结构模型,其二维设计程序用于门式刚架、平面框架、框排架、排架、桁架、支架等结构的设计。
- 丰富的截面类型支持:软件提供70多种常用截面类型,以及用户自绘制的任意形状截面,常用钢截面包括各类型的热轧型钢截面,冷弯薄壁型钢截面,焊接组合截面(含变截面),实腹式组合截面,格构式组合截面等类型,并且程序自带型钢库,用户可以对型钢库进行编辑和扩充。
三、结构计算相关
- 不同结构的计算能力

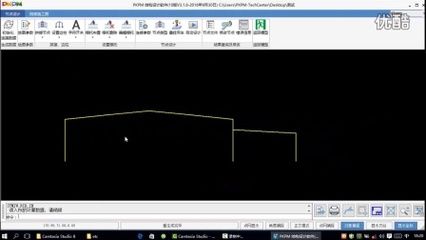

- 门式刚架:二维设计可进行单榀刚架的模型输入,截面优化,结构分析和构件设计,节点设计和施工图绘制;三维设计则有更多集成功能如屋面墙面设计等。
- 多高层钢框架结构:可以接SATWE、TAT、或PMSAP的空间分析结果来完成钢框架全楼的梁柱连接、主次梁连接、拼接连接、支撑连接、柱脚连接、以及钢梁和混凝土柱或剪力墙等节点的自动设计和归并,绘制施工图。
- 平面框架、桁架、支架等:可以接力分析结果,设计各种形式的连接节点,绘制施工图。
- 复杂空间结构:如对塔架、空间桁架、网架、网壳可以完成模型输入、内力分析,构件验算等快速建模。
- 荷载与内力分析
- 荷载考虑周全:在二维设计程序中,可以计算单拉杆件;可以定义互斥活荷载;进行风荷载自动布置;吊车荷载包括桥式吊车荷载、双层吊车荷载、悬挂吊车荷载;可以考虑构件采用不同钢号等。对于地震作用,能自动计算(包括水平地震和竖向地震),并且荷载效应自动组合。

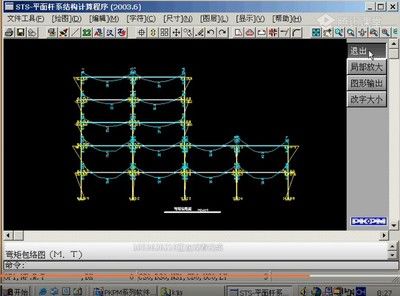

- 分析方法:内力分析采用平面杆系有限元方法。
四、节点设计与施工图绘制
- 节点设计
- 多种连接形式:节点设计提供多种连接形式,由用户根据需要选用。
- 不同结构的节点设计:例如对于多高层钢框架结构可以完成各类连接节点的自动设计和归并;对于平面框架、桁架、支架等也能设计各种形式的连接节点。
- 施工图绘制
- 自动与辅助功能:软件能自动布置施工图图面,同时提供方便、专业的施工图编辑工具,用户可用鼠标随意拖动图面上各图块,进行图面布局。绘制的施工图有构件详图和节点图,可以达到施工详图的深度。
- 不同结构的施工图:如门式刚架的二维和三维设计都包含节点设计和施工图绘制功能;多高层钢框架结构可绘制不同需求方(设计院、制作加工单位)需要的图;其他结构类型也能绘制相应施工图。
五、与其他软件的交互
- PKPM系列内部交互:可以与PKPM系列其他软件数据共享。STS三维模型数据可以接口SATWE、TAT、或PMSAP来完成钢结构的空间计算与构件验算,可以接口JCCAD完成基础设计;STS二维模型数据也可以接口JCCAD完成独立基础设计。
- 与其他CAD软件的对比(潜在交互可能):与其他CAD软件如AutoCAD、Revit等相比,虽然没有直接表明交互情况,但STS有自己独特的功能,如支持多种建模方式(线框建模、曲面建模和实体建模),内置多种分析工具(应力、应变和稳定性分析)等,在功能侧重上有所不同。
