桁架图解法概述

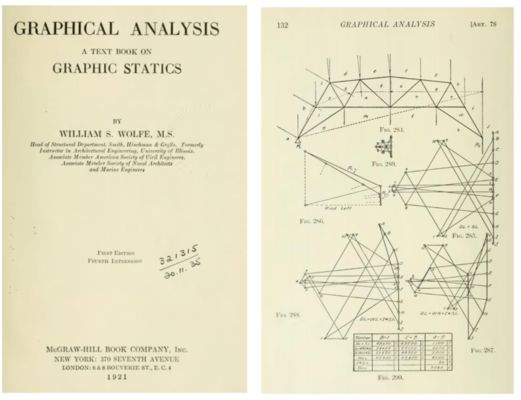

桁架图解法是一种通过几何作图求解静定平面桁架内力的方法。这种方法最早由英国物理学家麦克斯韦于1864年和意大利数学家克利莫那于1872年分别独立提出，因此也被称为麦克斯韦-克利莫那图解法.
基本原理
桁架图解法的基本原理是利用结构体系受到的杆件轴力和外力形成一个平衡力系，而且平衡力系的力矢量是一个闭合的图形。根据力矢量的特定（力矢量包括力的方向和力的大小），通过力矢量平衡关系进行求解.
具体步骤
- 求解支座反力
- 首先用力的平衡方程求解桁架的支座反力。这一步骤是为了确定桁架在受力作用下的整体平衡状态.
- 定义区域编号
- 以固定的方向确定外力（包括支座反力）之间区域的编号。通常采用顺时针方向，用英文字母定义外力区域（a, b, c, d, ...）；然后用数字定义桁架杆件之间区域（1, 2, 3, 4, ...）。这样，无论外力还是杆件轴力，都可以用区域编号命名.
- 定义内力图的比例尺
- 定义内力图的比例尺（即单元力的长度），按外力的方向依次序画出桁架的外力矢量图。图中力的大小按比例尺画出，力的方向由力矢量的起点编号和终点编号定义.
- 绘制节点内力矢量

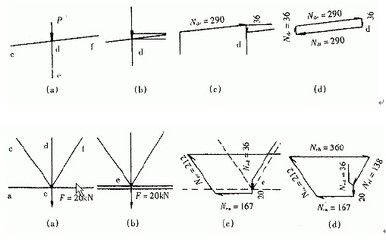

- 以节点为基准，画出该节点上的杆件的内力矢量。例如，对于节点I，按顺时针方向，节点上的作用力为a-b的外力，b-1的上弦杆内力，1-a的端竖杆内力.
- 闭合图形验证
- 确保所有力矢量形成一个闭合的图形，以验证力的平衡关系。如果图形闭合，说明计算正确.
应用实例
假设有一个桁架结构受到半跨单位力的作用，采用图解法求解桁架的内力系数：
- 求解支座反力
- 用力的平衡方程求解桁架的支座反力。
- 定义区域编号
- 采用顺时针方向，用英文字母定义外力区域（a, b, c, d, ...），用数字定义桁架杆件之间区域（1, 2, 3, 4, ...）。
- 定义内力图的比例尺
- 设定内力图的比例尺，按外力的方向依次序画出桁架的外力矢量图。例如，桁架左端外力为0.5的向下的集中力，在图中表示为0.5个单元力的长度，力的方向为a-b（向下）。
- 绘制节点内力矢量
- 以节点为基准，画出该节点上的杆件的内力矢量。例如，节点I上的作用力为a-b的外力，b-1的上弦杆内力，1-a的端竖杆内力。
- 闭合图形验证
- 确保所有力矢量形成一个闭合的图形，以验证力的平衡关系。
优点与局限
优点:
- 直观性强：通过图形化的方式，可以直接看到各杆件的受力情况。
- 适用于简单桁架：对于结构较为简单的桁架，图解法可以快速求解内力。
局限:
- 精度较低：相比数值计算方法，图解法的精度较低，适用于初步设计和教学。
- 适用范围有限：对于复杂桁架结构，图解法的操作难度较大，不如数值计算方法灵活.
结论
桁架图解法是一种经典的求解桁架内力的方法，尤其适用于教学和初步设计。通过定义区域编号、设定比例尺和绘制节点内力矢量，可以直观地理解桁架的受力情况。尽管精度较低，但对于简单桁架结构，图解法仍然是一种有效且直观的工具。
