钢结构电梯基坑大样图(钢结构电梯基坑大样图的详细信息)

钢结构电梯基坑大样图是一份详细图纸,用于指导建造钢结构电梯井的施工。该图纸通常包括基坑的尺寸、形状、深度和位置等详细信息,以及支撑结构、锚固系统和连接件的设计。它还包括了材料清单、施工顺序和安全措施的建议。基坑设计必须符合建筑规范和标准,以确保电梯井的安全、稳定和耐用性。

钢结构电梯基坑大样图

钢结构电梯基坑大样图是建筑设计中重要的组成部分,它详细展示了电梯基坑的结构细节和尺寸,对于确保电梯安装的准确性和安全性至关重要。以下是关于钢结构电梯基坑大样图的一些详细信息。

1. 钢结构电梯基坑大样图的内容

钢结构电梯基坑大样图通常包括以下几个方面的内容:

  • 电梯各层结构平面图:展示电梯在各楼层的布局和平面尺寸。
  • 电梯结构剖面图:提供电梯结构的垂直方向上的详细剖视图,包括各层的高度和结构特点。

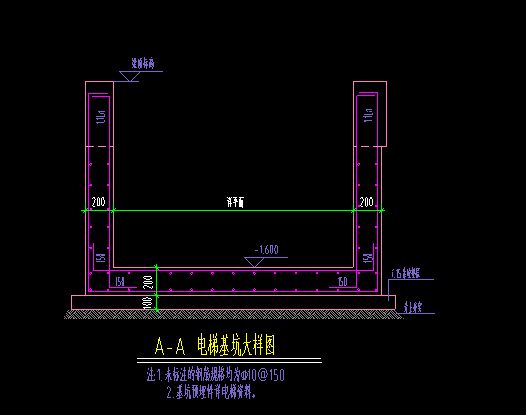

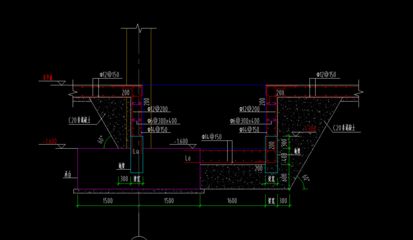

  • 电梯基坑及集水井大样:详细描绘了电梯基坑的形状、尺寸以及集水井的位置和大小。
  • 电梯基础平面:展示了电梯基础的平面布局和尺寸。
  • 电梯钢柱定位及柱脚锚栓布置图:明确了电梯钢柱的位置和柱脚锚栓的布置情况。

2. 钢结构电梯基坑大样图的设计要点

在设计钢结构电梯基坑大样图时,需要注意以下几个要点:

  • 安全性:确保基坑结构能够承受电梯运行时的荷载,并且有足够的稳定性。
  • 功能性:基坑设计应满足电梯正常运行的需求,包括排水系统、通风设施等。
  • 经济性:在保证质量和功能的前提下,尽量降低成本,选择合适的材料和施工方法。

3. 钢结构电梯基坑大样图的应用

钢结构电梯基坑大样图广泛应用于各种建筑项目中,特别是在高层建筑和商业综合体中,由于电梯的数量和规格较多,基坑设计尤为重要。这些大样图可以帮助设计师、工程师和施工人员更好地理解和执行设计意图,确保施工质量和进度。

4. 获取钢结构电梯基坑大样图的途径

可以通过专业的建筑资料网站或平台获取钢结构电梯基坑大样图。这些网站通常提供丰富的建筑图纸资源,包括CAD格式的详细大样图,供设计师和工程师下载和使用。

综上所述,钢结构电梯基坑大样图是建筑设计中不可或缺的部分,它不仅包含了详细的结构信息,还体现了设计的安全性、功能性和经济性原则。通过专业的设计和合理的施工,可以确保电梯基坑的质量和性能,从而保障电梯的正常运行和乘客的安全。
