网架挠度验收规范

网架挠度的验收规范主要包括以下几个方面:

1. 检测时机和方法

根据《钢结构工程施工质量验收规范》GB50205-2001(第12.3.4条)和《空间网格结构技术规程》JGJ7-2010(第6.11.3条),钢网架结构总拼完成后及屋面工程完成后应分别测量其挠度值。对于跨度24m及以下的钢网架结构,测量下弦中央一点;对于跨度24m以上的钢网架结构,测量下弦中央一点及各向下弦跨度的四等分点。

2. 检测仪器和精度要求

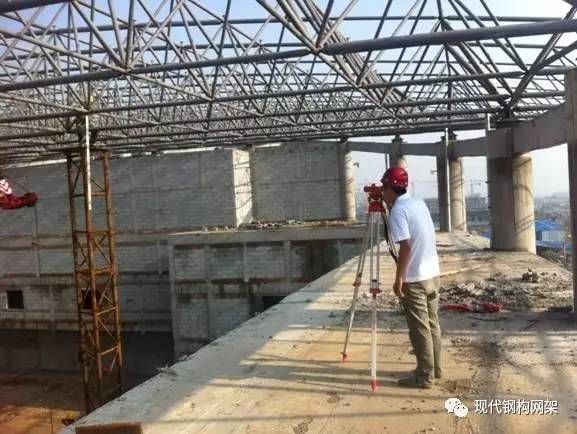

挠度测量通常使用全站仪或水准仪。全站仪的测角精度应达到2秒,测距精度为3mm+2ppm,最大测程80~170m。水准仪的精度要求不低于三等,以保证挠度检测时检测点坐标和高程的统一。

3. 挠度值的计算和评估

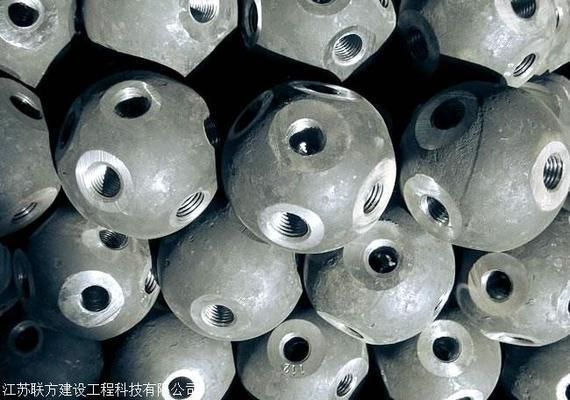

测量两次螺栓球的高程,根据《建筑变形测量规范》JGJ8-2016中7.5.3给出的挠度计算公式,计算出螺栓球球心的沉降量,用于计算网架轴线的挠度。实测的网架挠度值不应超过设计值的1.15倍。

4. 检测记录和报告

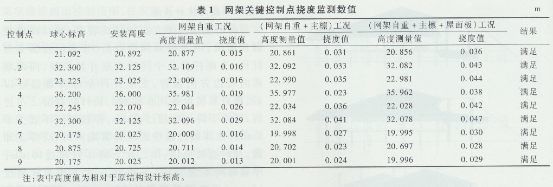

检测过程中应详细记录检测环境、仪器设备、测区点挠度值等信息,并形成检测报告。报告中应包括检测结论,依据现行规范和标准,判断所检项目的质量是否符合要求。

综上所述,网架挠度的验收规范涉及检测时机、方法、仪器精度、挠度值计算、评估标准以及检测记录等多个方面。这些规范旨在确保网架结构的安全性和可靠性,防止因过度变形而导致的安全隐患。在实际操作中,应严格按照相关规范执行,确保检测结果的准确性和可靠性。
