在设计钢结构车棚时，首先需要根据GB50017-2020标准确定结构的基本尺寸和材料类型。利用AutoCAD或其他绘图软件绘制车棚的结构图。在绘图过程中，应详细标注每个构件的尺寸、位置以及连接方式。考虑到车棚的使用需求，还应考虑通风、排水等因素，合理布置相关设施。对整个结构进行复核，确保其满足安全、经济和实用等要求。

车棚结构图施工图

车棚结构图施工图是指导车棚建造的重要文件，它包含了车棚的设计理念、结构布局、材料选择以及施工细节等关键信息。以下是根据搜索结果整理的关于车棚结构图施工图的相关内容。

车棚结构图施工图的种类

车棚结构图施工图可以根据不同的结构形式和用途分为多种类型。例如，膜结构车棚施工图、钢结构车棚施工图、自行车棚结构图等。这些施工图通常包含了详细的平面图、立面图、剖面图以及节点详图等，以便施工人员能够准确地理解和执行设计意图。

车棚结构图施工图的内容

车棚结构图施工图的内容非常详实，一般包括以下几个方面：

1. 设计说明：这部分内容会详细介绍车棚的设计理念、所使用的材料、施工要求以及注意事项等。

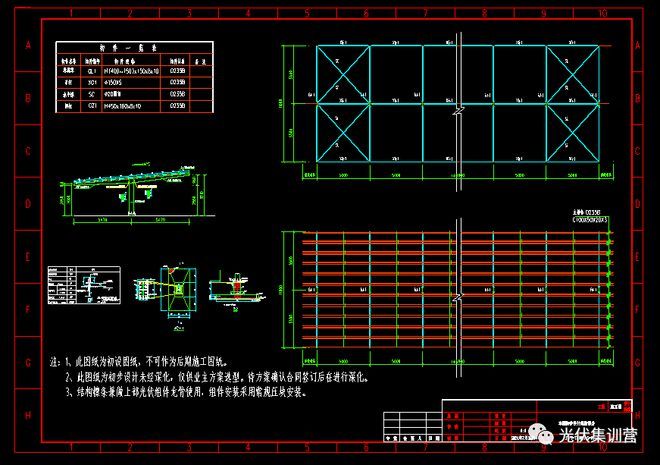

2. 平面图：展示了车棚的整体布局，包括车棚的尺寸、柱位、基础位置等。

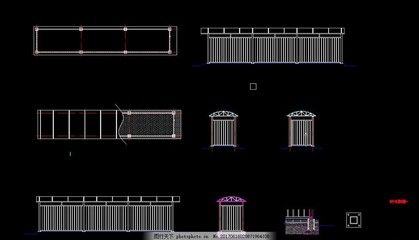

3. 立面图：提供了车棚的高度和外观信息，有助于了解车棚的视觉效果。

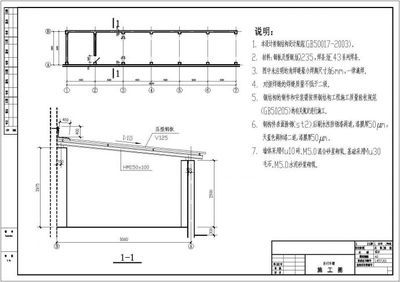

4. 剖面图：展示了车棚的垂直截面，有助于理解车棚的结构层次和材料分布。
5. 节点详图：详细描绘了车棚的关键连接部位，如柱脚、节点、支撑等，对于保证车棚的安全性至关重要。
6. 基础平面布置图：明确了车棚基础的位置和尺寸，对于施工过程中的基础施工非常重要。

车棚结构图施工图的获取途径

车棚结构图施工图可以通过多种途径获取。一些专业的网站提供了大量的车棚施工图供设计师和施工人员下载参考。例如，co188.com 网站就提供了丰富的车棚结构图施工图资源。此外，一些专业的设计软件如CAD也可以用来创建和编辑车棚结构图施工图。

综上所述，车棚结构图施工图是车棚建造过程中不可或缺的一部分，它包含了车棚设计的所有关键信息。通过仔细研究和理解这些施工图，可以确保车棚的顺利建造和长期使用。
