钢结构厂房建设标准

钢结构厂房建设标准涉及多个方面,包括结构设计、材料选择、施工工艺以及质量控制等。在设计阶段,需要确保钢结构的强度和稳定性符合相关规范的要求,同时考虑厂房的使用功能和环境因素。选择合适的钢材类型和规格,并确保材料的质量和性能满足设计要求。施工过程中应遵循严格的工艺流程,包括焊接、螺栓连接等关键步骤,并采用先进的施工技术和设备以确保工程质量。通过定期的质量检查和评估来监控整个建设项目的过程,确保最终交付的钢结构厂房达到预期的性能标准和质量水平。

钢结构厂房施工工艺

一、施工放线

  1. 配合土建单位:按照设计要求,根据图纸要求,将标高、轴线核实核准。
  2. 复核与标记
    • 施工前用经纬仪复核轴线,用水准仪确定标高,并用墨线在不易损坏的固定物上作好记号,注明标高,做好记录。
    • 在确定轴线和标高(放好大样)之后,放小样确定每个钢柱在基础混凝土上的连接面边线及纵横十字轴线(门式刚架的柱脚位置)。
  3. 刚架定位注意事项:定位刚架时,避免刚架柱脚与螺栓碰撞,防止刚架柱底面变形、减少与基础混凝土接触面以及螺栓弯曲变形(螺栓纠直会带来强度损耗)。

二、基础混凝土内预埋螺栓

  1. 浇捣前核对与保护
    • 在基础混凝土浇捣之前,仔细核对螺栓的大小、长度、标高及位置,并固定好预埋螺栓。
    • 用黄油及塑料薄膜包住预埋螺栓的丝口部分,避免混凝土浇捣时对螺栓丝口的污染。
  2. 浇捣时监控:浇捣混凝土时,派有经验的专人值班,监控混凝土浇捣对预埋螺栓定位的影响。
  3. 浇捣后清理:基础混凝土浇捣之后,及时清理预埋螺栓杆及丝口上的残留混凝土。

三、钢结构加工制作

  1. 下料图单
    • 工序内容:材料检验,包括对工程所选用的型号、规格的确认以及材料的质量检查。
    • 质量检测标准:应符合设计要求及国家现行标准的规定。
    • 检验方法:检查钢材质量证明书和复试报告,用钢卷尺、卡尺检查型号、规格。
  2. 放样、号料
    • 放样要求
      • 放样划线时,清楚标明装配标记、螺孔标注、加强板的位置方向、倾斜标记及中心线、基准线和检验线,必要时制作样板。
      • 注意预留制作、安装时的焊接收缩余量,切割、刨边和铣加工余量,安装预留尺寸要求。
      • 划线前,矫正材料的弯曲和变形。
    • 放样和样板的允许偏差:(此处可根据具体规范中的表格数据作答)。
    • 号料的允许偏差:(此处可根据具体规范中的表格数据作答)。
  3. 下料
    • 钢板下料采用数控多头切割机下料,下料前清除切割表面的铁锈、污物,保持切割件干净平整,切割后清除溶渣和飞溅物,操作人员需熟练掌握设备使用方法和操作规程并调整设备最佳参数。
    • 质量检验标准
      • 切割的允许偏差值:零件宽度、长度为3.0mm、边缘缺棱1.0mm、钢端部垂直度2.0mm。
    • 质量检验方法:目测或用放大镜、钢尺检查。
  4. 组立、成型
    • 钢材组立前矫正变形,达到符合控制偏差范围内,接触毛面无毛刺、污物和杂物,保证构件组装紧密结合,符合质量标准。
    • 组立时使用适量工具和设备(如直角钢尺)保证精度。
    • 预组立的构件进行检查,确定符合图纸尺寸和构件精度要求后成型。
    • 组立成型时构件在自由状态下进行,结构应符合《钢结构工程施工及验收规范》及有关标准规定,经检查合格后编号,允许偏差符合《钢结构工程施工及验收规范》有关规定。
    • 组立的允许偏差:垂直度(△)b/100且不大于2.0(b相关定义可参考规范),检验方法为用直尺、角尺检查。
  5. 焊接
    • 钢柱、钢梁焊接:采用门式自动埋弧焊进行焊接;焊接后边缘30 - 50mm范围内的铁锈、毛刺污垢等必须清除干净,引弧板应与母材材质相同,焊接坡口形式相同,长度应符合标准的规定。
    • 柱梁连接板加肋板焊接:采用手工焊接,使用状态良好、功能齐全的电焊机,选用的焊条需用烘干箱进行烘干。
  6. 制孔:螺栓孔及孔距允许偏差符合《钢结构施工及验收规范》的有关规定。
  7. 矫正型钢
    • 操作人员熟悉工艺内容并熟悉掌握设备操作规程,矫正完成后进行自检,允许偏差符合《钢结构施工及验收规范》有关规定。
  8. 端头切割:焊接型钢柱梁矫正完成后,端部采用端头铣床进行平头切割,端部铣平的允许误差(可根据具体规范中的表格数据作答)。
  9. 除锈:采用专用除锈设备进行抛射除锈,可提高钢材的疲劳强度、抗腐能力,对钢材表面硬度也有提高,有利于漆膜的附着且不需增加外加的涂层厚度。
  10. 油漆:钢材除锈经检查合格后,在表面涂完第一道底漆,一般在除锈完成后,存放在厂房内可在24小时内涂完底漆。
  11. 包装与运输:构件编号在包装前,将各种符号转换成设计图面所规定构件编号,并用笔(油漆)或粘贴纸标注于构件的规定部位,以便包装。
  12. 验收:根据《钢结构工程及验收规范》(GB50205 - 2001)中的有关规定,仔细检查验钢构件的外形和几何尺寸,超偏差的在吊装前设法消除。

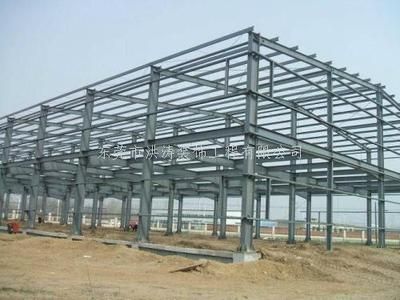

四、门式刚架吊装

(搜索结果未详细提及此环节的工艺细节,可根据一般吊装原则作答)

  • 吊装前需对门式刚架进行检查,确保其结构完整性和符合设计要求。
  • 选择合适的吊装设备(如起重机等),根据门式刚架的重量、尺寸和吊装高度确定吊装方案。
  • 在吊装过程中,要确保刚架的平稳,避免碰撞和晃动。

五、吊车梁安装

(搜索结果未详细提及此环节的工艺细节,可根据一般安装原则作答)

  • 吊车梁安装前对其进行检查,确保其尺寸、质量等符合要求。
  • 根据设计要求进行定位安装,保证吊车梁的水平度和垂直度,与其他结构部件(如柱等)连接牢固。

六、钢梁安装

(搜索结果未详细提及此环节的工艺细节,可根据一般安装原则作答)

  • 钢梁安装前进行检查,包括钢梁的外形尺寸、焊接质量等。
  • 按照设计要求将钢梁安装到预定位置,保证钢梁与其他结构部件(如柱、刚架等)的连接牢固可靠,确保整体结构的稳定性。

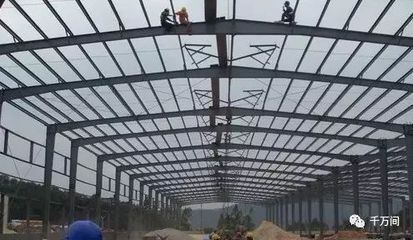

七、屋架、屋面板及屋檐板安装

  1. 屋架安装
    • 安装前对屋架进行检查,确保其结构符合设计要求。
    • 根据设计要求将屋架安装到预定位置,保证屋架与其他结构部件(如柱、钢梁等)的连接牢固。
  2. 屋面板及屋檐板安装
    • 安装屋面板和屋檐板时,确保板材的铺设平整,连接紧密。
    • 按照设计要求进行板材的固定,注意防水、防风等细节处理。

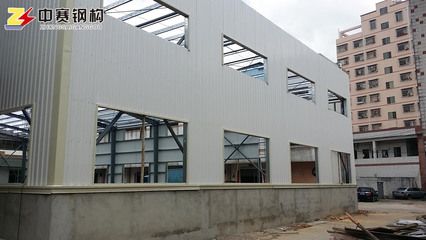

八、墙面板安装

  • 安装前检查墙面板的质量和尺寸。
  • 将墙面板按照设计要求安装到预定位置,保证墙面板与其他结构部件(如柱、钢梁等)的连接牢固,同时注意墙面的平整度和密封性。

九、钢结构涂装
