工字钢梁图纸是建筑施工中的重要文件,用于指导工人进行钢结构的搭建和安装。它详细地描述了工字钢梁的结构、规格、尺寸以及连接方式等信息,确保施工过程的准确性和安全性。工字钢梁图纸包括了梁的截面图、配筋图、节点详图等,为工程师和施工人员提供了详细的设计依据。在施工过程中,需要严格按照图纸的要求进行操作,确保结构的质量和安全。

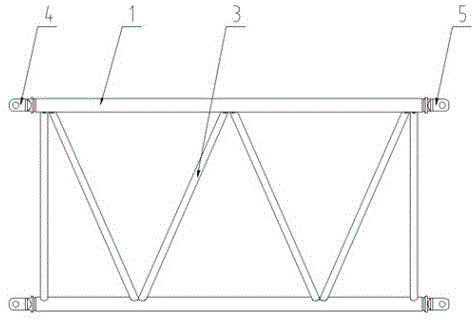

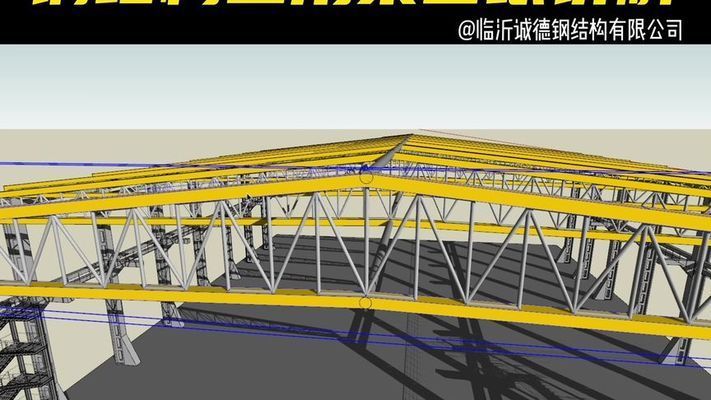

钢构三角梁结构概述
结构特点与应用
钢构三角梁是一种常见的钢结构形式,主要用于增加结构的侧向刚度和稳定性。这种结构通常由钢材制成,具有高强度和良好的塑性,能够在承受较大变形的情况下保持结构完整性而不破裂。三角梁的截面通常为高而窄的工字形或槽形,这使得它们在对称轴平面内的横向载荷作用下,能够产生弯矩、剪力和挠度,但同时也需要注意其侧向抗弯刚度和抗扭刚度较小,可能会发生侧向弯曲扭转曲面而丧失整体稳定。
力学性能与设计考量
在设计钢构三角梁时,需要全面考虑并分别验算其弯应力与剪应力强度、挠度、整体稳定和局部稳定。钢梁的力学性能包括抵抗弯曲、剪切以及竖向局部承压的能力。抗弯能力可以通过材料力学中的弯曲应力公式求得。当按塑性设计时,考虑梁上形成塑性铰及由此引起的内力重分布,这可以在一定程度上减少截面尺寸,节省钢材。
生产与市场信息
钢构三角梁的生产涉及多种规格和材质的选择。例如,广东佛山西东物资有限公司生产的桁架三角梁,材质为钢及合金结构钢,抗拉强度在590MPa至600MPa之间,宽度范围为1800mm至1900mm,厚度范围为100mm至500mm,长度范围为12000mm至12500mm,钢型号为Q235,断面收缩率为20%。这些参数表明,钢构三角梁可以根据具体工程需求进行定制,以满足不同的建筑和结构要求。
结论
钢构三角梁作为一种重要的钢结构组件,因其高强度、良好的塑性和优异的抗震性能,在现代建筑和工程中得到了广泛应用。在设计和生产过程中,需要综合考虑其力学性能、稳定性以及市场需求,以确保结构的安全性和经济性。
