加油站网架施工图是一份详细规划，涵盖了加油站钢结构厂房的主要结构构成。该施工图包括了网架的尺寸、材料选择、支撑系统设计以及焊接细节等关键信息。网架作为加油站的核心承重结构，其稳定性和承载能力对整个设施的安全至关重要。施工图中不仅明确了网架的设计参数，如跨度、高度和节点连接方式，还提供了详细的施工图纸和必要的技术规范，确保工程顺利进行。施工图还包括了对现场施工条件的考虑，以确保网架安装的准确性和效率。

钢结构厂房的结构构成

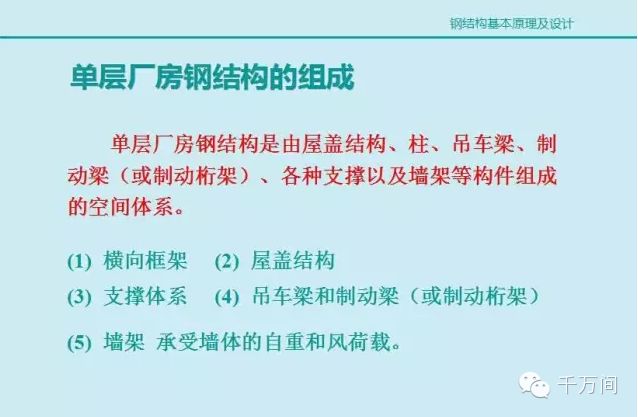

钢结构厂房是一种常见的工业建筑形式，其结构构成主要包括以下几个部分：

1. 横向框架

横向框架是由柱和支承的屋架或屋盖横梁组成，是钢结构厂房的主要承重体系。它承受结构的自重、风、雪荷载和吊车的竖向与横向荷载，并把这些荷载传递到基础。横向框架的设计和安装对于确保整个厂房的横向稳定性和承重能力至关重要。

2. 纵向平面框架

纵向平面框架是由柱、托架、吊车梁及柱间支撑等构成。其作用是确保钢结构厂房骨架的纵向不变性和刚度，承受纵向水平荷载并传递到基础。这个部分对于维持厂房的整体稳定性和抵抗纵向水平荷载非常重要。

3. 屋盖结构

屋盖结构是承担屋盖荷载的结构体系，包括横向框架的横梁、托架、中间屋架、天窗架、檩条等。屋盖结构不仅承受自身的重量，还要抵抗风荷载、雪荷载等外部荷载。它与支撑体系一起，将荷载传递到横向和纵向框架，确保厂房的整体稳定。

4. 支撑体系

支撑体系包括屋盖部分的支撑和柱间支撑等。它一方面与柱、吊车梁等组成钢结构厂房的纵向框架，承担纵向水平荷载；另一方面又把主要承重体系由个别的平面结构连成空间的整体结构，从而保证了钢结构厂房所必需的刚度和稳定。

5. 吊车梁和制动梁（或制动桁架）

吊车梁和制动梁（或制动桁架）主要承受吊车竖向及水平荷载，并将这些荷载传到横向框架和纵向框架上。它们对于确保厂房内起重设备的安全运行至关重要。

6. 墙架

墙架承受墙体的自重和风荷载。它对于维护厂房的侧向稳定性和整体刚度有重要作用。

7. 其他次要构件

除了上述主要部分外，钢结构厂房还包括门窗、通风设备、电气设备等辅助构件。这些构件虽然在整个厂房中占比较小，但对于厂房的正常使用和舒适度有着重要影响。

以上就是钢结构厂房的主要结构构成部分，这些部分相互协作，共同构成了一个稳定、实用、美观的轻钢结构厂房。
