异形钢结构设计手册pdf(钢结构三角屋架图集)是一本详细介绍了钢结构三角屋架的设计与应用的书籍。本书主要介绍了三角屋架的基本概念、结构特点、设计方法和实际应用案例,旨在为读者提供一套完整的钢结构三角屋架设计指导。通过本书的学习,读者可以掌握三角屋架的设计原理和计算方法,提高在实际工程中的设计和施工能力。
钢结构三角屋架图集概述
钢结构三角屋架是一种常见的建筑结构形式,它通常用于单层房屋的屋面结构,具有形式简单、腹杆数量少、技术先进、经济合理、安装方便等特点。图集提供了多种不同跨度和柱距的三角形钢屋架设计,适用于不同荷载等级和抗震设防烈度的要求。
图集内容

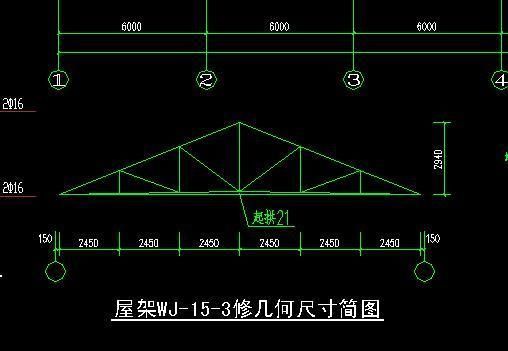

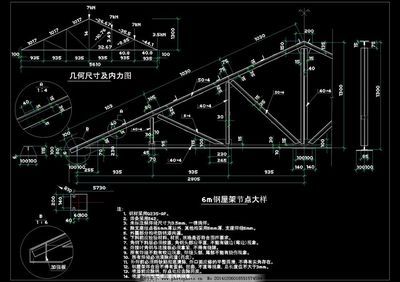

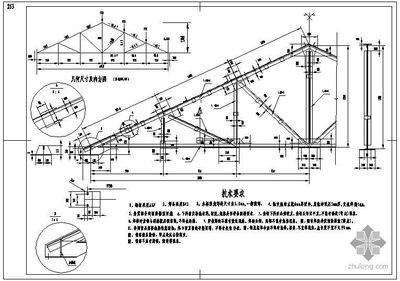

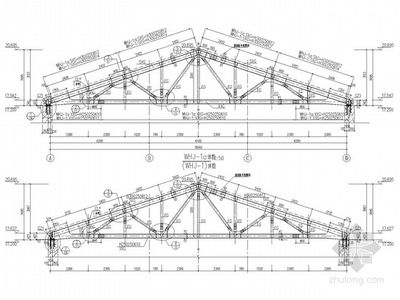

图集内容通常包括结构设计说明、基础平面布置图、屋面屋架及支撑布置图、屋面檩条布置图、柱平面布置图、梁柱结构布置图等。这些图纸详细展示了屋架的几何尺寸、内力图、材料表以及各种支撑和连接节点的详图。
设计参数
在设计三角形钢屋架时,需要考虑多种设计参数,如屋面活荷载标准值、屋面恒荷载标准值、风荷载、抗震设防烈度等。例如,某设计采用了屋面活荷载标准值为0.50KN/m2,屋面恒荷载标准值为0.50KN/m2,风荷载为0.30KN/m2,抗震设防烈度为7度。
材料与工艺
钢结构三角屋架的材料通常包括Q235D型钢及钢板,手工焊条采用E4303型。焊缝尺寸和长度也有具体规定,例如未注明的角焊缝尺寸为6mm,未注明的焊缝长度一律满焊。此外,钢结构表面需要涂防锈底漆和面漆各两道,干漆膜厚度不小于125μm。
图集的应用
图集不仅适用于新建房屋的设计,也适用于既有建筑的改造,如将平顶改为坡顶。在选择图集时,需要根据具体的建筑需求和地理位置来确定合适的荷载等级和设计参数。
综上所述,钢结构三角屋架图集是建筑设计和施工的重要参考资料,包含了从设计说明到详图的各种信息,能够满足不同规模和功能建筑的需求。在使用图集时,设计者需要根据实际情况调整设计参数,并确保材料和工艺符合现行标准。
