螺旋式楼梯的平面图绘制需要遵循一定的步骤和原则，以确保楼梯的设计既美观又实用。确定楼梯的起点和终点位置，并测量出楼梯的高度和宽度。根据这些数据在平面图上绘制出楼梯的轮廓线。使用标尺和角度测量工具来确定楼梯的倾斜角度和转角位置，确保楼梯的稳定性和安全性。检查楼梯的尺寸是否符合规范要求，并进行必要的调整和完善。在整个绘制过程中，要注意保持线条清晰、比例准确，并注意标注出楼梯的起始和结束点、转弯位置等关键信息。
一、查看螺旋楼梯施工图纸的基础步骤
（一）按顺序查看
- 先看设计施工说明

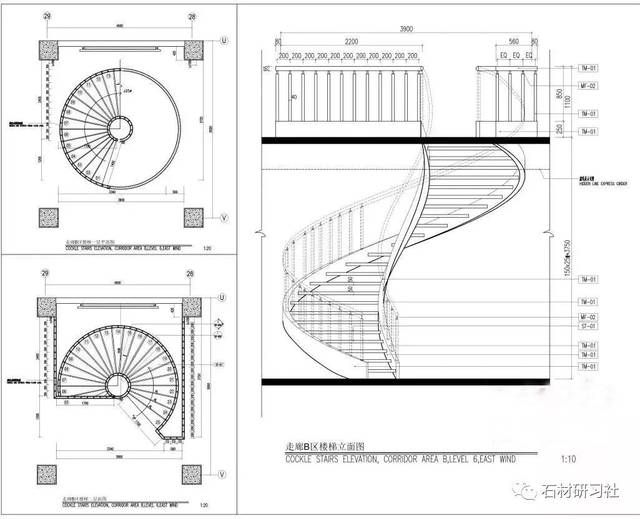

- 查看平面图

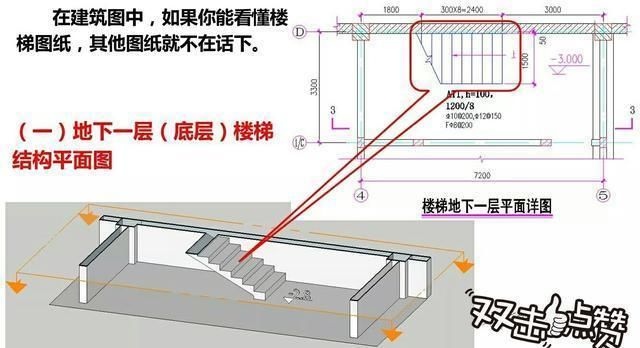

- 底层平面图：要注意楼梯与周边环境的关系，比如它与建筑物入口、其他房间的连接方式等。对于螺旋楼梯，可能会标注出起始踏步的位置和方向，以及楼梯在底层平面的投影轮廓。由于螺旋楼梯是围绕中心旋转上升的，平面图上可能会有圆心的标识或者半径的标注等信息。
- 中间层平面图（如果有）：要查看与上下层楼梯的连接关系，在中间层可能会有平台的标注，包括平台的尺寸和标高。螺旋楼梯在中间层的平面图同样要关注其旋转方向和踏步的分布情况。
- 屋顶层平面图（如果涉及）：查看楼梯是否延伸到屋顶，以及在屋顶的出口位置、周边的防护设施等情况。如果有通往屋顶的螺旋楼梯，要注意屋顶平面图上对于楼梯顶部空间的规划和标注。

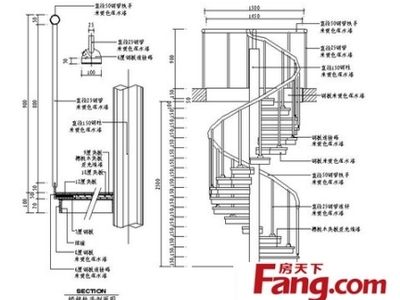

- 查看剖面图
- 从剖面图可以看出螺旋楼梯的层高，即每层之间的垂直高度。对于螺旋楼梯，剖面图能清晰展示每一步踏步的高度和宽度的变化情况（因为螺旋楼梯的踏步在不同位置可能有不同的尺寸）。还能看到楼梯的坡度，也就是踏步上升的角度，以及楼梯结构的分层情况，例如混凝土结构的楼梯可能会显示出不同的浇筑层或者钢结构楼梯的杆件连接关系等。

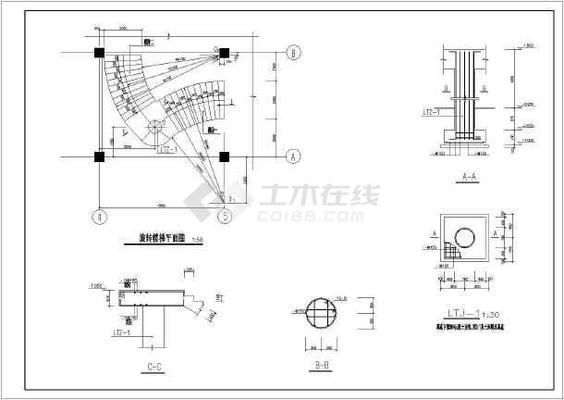

- 查看结构图
- 在结构图中，可以了解到螺旋楼梯的结构组成部分。如果是钢结构，会看到钢柱、钢梁的尺寸和配筋（如果有配筋的话），例如钢柱的直径、壁厚，钢梁的截面形状和尺寸等。对于混凝土结构的螺旋楼梯，能看到楼梯板的厚度、配筋情况，包括主筋的直径、间距，分布筋的设置等。同时，结构图还会显示楼梯与建筑主体结构的连接方式，是通过预埋件连接还是其他方式等。
（二）牢记主要尺寸
- 整体尺寸
- 要记住螺旋楼梯的总高度，这关系到整个楼梯的坡度和踏步数量的设计。例如，在一个层高为3米的空间内，螺旋楼梯的总高度就是3米，这个尺寸会影响后续踏步高度和数量的计算。
- 踏步尺寸
- 螺旋楼梯的踏步尺寸比较复杂，因为其形状是扇形的。要牢记踏步的宽度（沿圆周方向的尺寸）和高度，一般来说，踏步宽度可能在250 - 300mm之间（但根据不同设计和空间要求会有变化），踏步高度可能在150 - 180mm之间。同时，由于螺旋楼梯的踏步在不同半径处尺寸会有变化，所以要注意不同位置踏步尺寸的变化规律。
- 平台尺寸
- 如果螺旋楼梯有中间平台或者起始、终止平台，要记住平台的尺寸。平台的尺寸包括直径（对于圆形平台）或者边长（对于方形平台）以及平台的厚度。平台的大小会影响到楼梯的使用舒适度和安全性。
（三）弄清相互关系
- 图纸之间的联系
- 要将平面图、剖面图和结构图结合起来看。例如，平面图上标注的踏步数量和剖面图上显示的踏步高度、宽度要相互对应，结构图中的结构构件尺寸和位置要与平面图、剖面图中楼梯的形状和布局相匹配。如果在平面图上看到螺旋楼梯的某个位置有特殊的构造，那么在剖面图和结构图中应该能找到相应的解释和详细设计。
- 施工做法与图纸的对照
- 把施工说明中的做法与图纸进行对照。比如施工说明中提到螺旋楼梯的扶手采用木质材料，那么在平面图、剖面图或者详图中应该能找到扶手的安装位置、高度等相关标注。如果施工说明中有关于楼梯表面装饰材料的要求，也要在图纸中找到对应的施工区域和连接方式等内容。
二、螺旋楼梯施工图纸的特殊查看要点
（一）螺旋楼梯的旋转角度和方向
- 旋转角度
- 在平面图和剖面图中查找关于螺旋楼梯旋转角度的标注。例如，可能会标注出楼梯从起始位置到终止位置总共旋转了多少度，是一圈（360°）还是半圈（180°）或者其他角度。这对于施工时确定楼梯的布局和空间占用情况非常重要。
- 旋转方向
- 明确螺旋楼梯是顺时针旋转还是逆时针旋转。在平面图上通常会有箭头标识来表示楼梯的上下行方向，这个方向也能反映出楼梯的旋转方向。正确判断旋转方向对于使用者的习惯和空间的利用都有影响。
（二）楼梯中心柱（如果有）
- 中心柱的尺寸和结构
- 在结构图中查看中心柱的尺寸，包括直径或者边长、高度等。如果是钢结构中心柱，要注意其钢材型号和壁厚；如果是混凝土中心柱，要关注其配筋情况。同时，了解中心柱与楼梯其他结构部件（如踏步、扶手等）的连接方式，这在剖面图或者节点详图中可能会有显示。
- 中心柱的定位
- 在平面图中确定中心柱的位置，一般会以坐标或者与周边墙体、构件的相对距离来标注。中心柱的准确位置关系到整个螺旋楼梯的稳定性和空间布局的合理性。
