桁架结构计算方法包括**结点法、截面法和相似三角形的应用等**。桁架结构在工程实践中被广泛应用,其结构稳定性和安全性对整个工程项目至关重要。,,1. **结点法**:这种方法适用于简单桁架的计算,通过取隔离体为一个二元体,从最后一个二元体开始依次进行计算。每个二元体包含两个未知轴力,可以完全由平衡方程确定。此法简便易行,尤其适用于简单情况。,,2. **截面法**:当所取隔离体仅包含一个节点时,由于结点上的外力与杆件内力组成一平面汇交力系,则独立的平衡方程只有两个,即ΣFx=0和ΣFy=0,可解出两个未知量。此法适用于复杂桁架的计算,但应注意避免解联立方程,以免造成错误。,,3. **相似三角形的应用**:在计算中,将斜杆的内力分解为水平分力X和竖向分力Y,并利用比例关系简化计算过程。,,4. **对称性利用**:对于对称或反对称荷载作用下的结构,其内力和变形必然对称或反对称。以结点作为平衡对象,结点承受汇交力系作用。,,5. **载荷分析**:固定桁架的计算包括几何分析、载荷分析、内力计算以及支撑反力的计算步骤。这些步骤为结构工程师提供了实用的计算指导,以确保结构的安全稳定和经济性。
桁架的计算理论

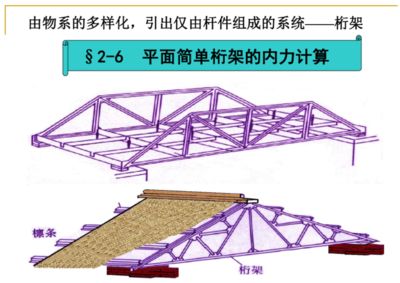

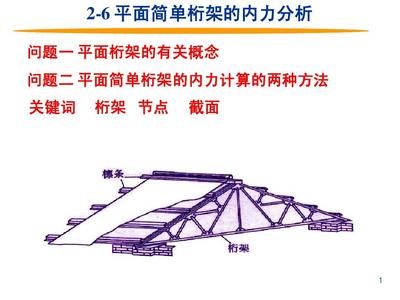

桁架是一种由直杆在两端通过焊接、铆接或其他方式连接而成的几何形状不变的工程承载结构。它广泛应用于房屋建筑、起重机架、高压线塔、油田井架以及铁路桥梁等领域。桁架的计算理论主要包括以下几个方面:
桁架的基本概念
桁架是由直杆组成的结构,通过节点连接,主要承受轴向力和剪力。根据杆件之间的连接方式,桁架可分为简单桁架和复杂桁架;根据受力特点,可分为静定桁架和超静定桁架。杆件是桁架的基本组成单元,分为直杆和曲杆。节点与杆件是桁架的重要组成部分,外力作用在桁架上的力,分为集中力和分布力。由于外力作用,杆件内部会产生抵抗力,即内力,包括轴力、剪力和弯矩。
静力学基础
静力学基础是桁架计算的重要理论依据。一个物体或系统在力的作用下保持静止或匀速直线运动状态,称为力系平衡。力系平衡的概念基于平衡条件,即合力为零,合力矩也为零。根据平衡条件,可以建立平衡方程,求解未知的力和力矩。此外,力的平行四边形法则、力的合成和分解、力矩的概念和力矩平衡也是静力学基础的重要内容。
桁架计算方法
桁架的计算方法主要包括解析法、节点法和截面法。
解析法
解析法是基于数学解析的方法,通过建立数学模型来求解桁架的内力和变形。这种方法精度高,适用于各种复杂结构的分析。具体步骤包括建立节点坐标系,列出节点力和节点位移的关系式,然后解方程组得出内力和位移。
节点法

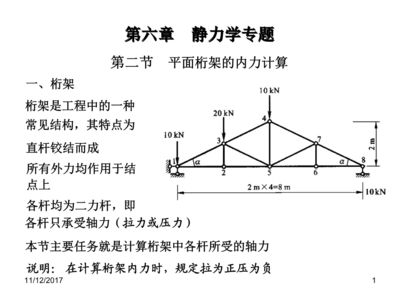

节点法是以节点为研究对象,通过节点平衡条件来求解内力和变形。这种方法适用于节点较多的复杂结构分析。在节点法中,通常先求支座的约束反力,然后依次取节点为研究对象,应用平面汇交力系平衡条件列平衡方程,求出各杆件的未知力。
截面法

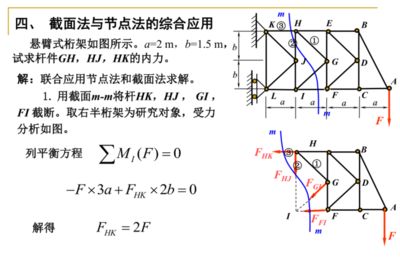

截面法是通过选取合适的截面,将复杂的整体结构简化为简单的杆件进行分析。这种方法简单易懂,适用于简单结构的分析。在截面法中,假想用一截面截取出桁架的某一部分作为研究对象,此时被截杆件的内力作为研究对象的外力,可应用一般力系的平衡条件列平衡方程求出被截杆件的未知内力。
实例分析
在实际工程中,简单桁架和复杂桁架的受力分析方法有所不同。简单桁架通常利用节点法、截面法等基本原理进行受力分析,而复杂桁架则可能需要采用结构力学中的能量法、有限元法等高级方法进行分析。这些方法能够更准确地得出内力分布规律,为工程设计和施工提供重要的理论支持。
结论
桁架的计算理论是理论力学和结构力学的重要组成部分,对于工程设计和施工具有重要意义。通过掌握静力学基础、了解不同的计算方法,并结合实际工程案例进行分析,可以有效地解决桁架结构的设计和分析问题。
